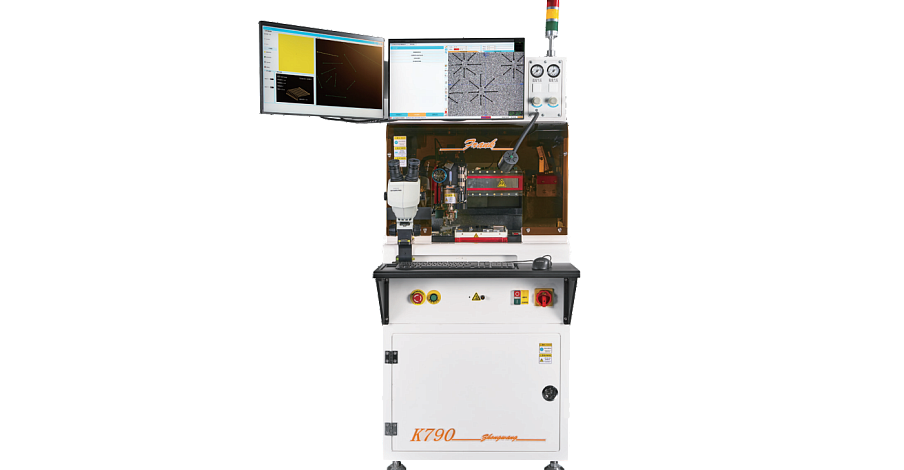

Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA

ООО «Остек-ЭК»
Молдавская ул., д. 5, стр. 2, г. Москва, Россия, 121467
Тел.: +7 (495) 788-44-44, факс: +7 (495) 788-44-42,
www.ostec-group.ru, info@ostec-group.ru
ИНН 7731481077, КПП 773101001,
ОГРН 5147746189070, ОКПО 17182643
Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA Автоматическая установка микросварки методом «клин-клин» и «шарик-клин» K790-BWA
Добавить в лист запросов запросить в один клик Заказать звонок
Печать/PDF
Автоматическая система является высокопроизводительной установкой проволочной микросварки. Уникальная запатентованная конструкция позволяет осуществлять микросварку золотой проволокой методами шарик-клин, клин-клин, шарик, клин на шарик (BSOB), шарик на клин (BBOS). Уникальная особенность установки – возможность быстрого перехода от работы по методу шарик-клин к клин-клин за счёт частичной модификации рабочей головы, а не полной её замены.
  • Высокая производительность: от 2 до 7 перемычек в секунду
  • Широкая рабочая зона: до 200 x 225 мм
  • Высокая эффективность при работе с многокристальными сборками, а также там, где необходим глубокий доступ
  • Высокая точность и повторяемость процесса
  • Совместимость с коммуникационными протоколами SECS/GEM для работы в синхронном режиме с другими установками
  • Возможность адаптации к работе с кристаллами, находящимися вне заданных параметров (до 5°) положения на подложке, при этом процесс будет продолжен без остановки, ручной калибровки и верификации положения
  • Быстрая перенастройка рабочих инструментов: от 15 до 30 минут

Тип сварки

Wedge-Wedge

Рабочая зона

200 x 150 мм

Ход по оси Z

50 мм (глубина доступа до 17 мм)

Производительность

~ 1−2 перемычки в секунду (зависит от типа проволоки, параметров петли и режима работы устройства)

Толщина проволоки/ленты

Алюминий (Al): 100-500 мкм; Медь (Cu): 100-300 мкм

Параметры петли

Программируемые длина и высота петли

Метод обрыва проволоки

Front cut / Rear cut

Поворот головы

±180°

Мощность трансдьюсера

90 Вт/60к Гц

Усилие сварки

От 0 до 1500 г, разрешение ±1 г (от 5 до 100 г) и ±1% (программируемый параметр)

Система управления

На базе ОС Windows

Энергопитание

AC, 220 В±10%, 50 Гц, 10 А

Габаритные размеры (Ш x Г x В)

900 x 1400 x 1900 мм

Масса

1000 кг
