Печать/PDFИнфраструктура чистых комнат
|
|
|
|
Коммуникации подвода охлаждающей жидкости, |
Газовые соединения, |
Патрубок вытяжки |
|
|
|
Управление температурой и влажностью |
Вакуумные системы |

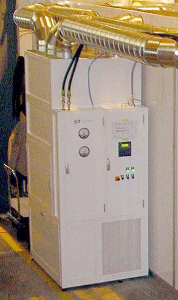

Система обеспечения климата позволяет точно контролировать заданную температуру воздуха и предназначена для использования в чистых комнатах и локальных зонах. Система управления давлением поддерживает заданное давление.

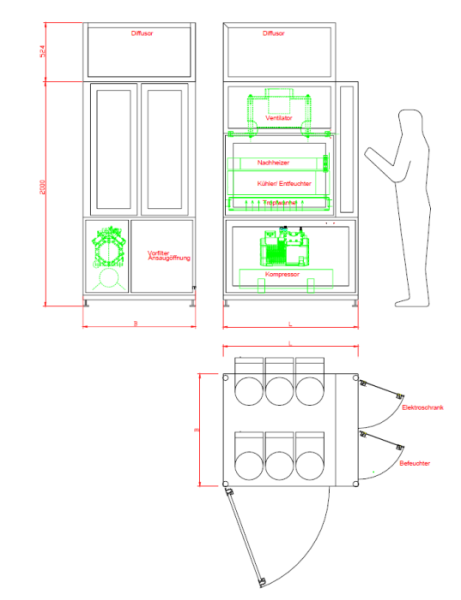

Система обеспечения климата представляет собой решение под ключ с интегральной электронной системой управления. Включает в себя пять систем:
- систему охлаждения;
- вентилятор;
- электронный блок управления;
- систему предварительной очистки;
- заслонку с приводом;
- шумоглушитель.
В качестве дополнительной опции: увлажнение и осушение.
|
|
|
|
Увлажнитель.
Образует водяной пар, который увлажняет воздух до требуемой относительной влажности |
Блок электрики системы |
Осушение / Охлаждение.
Центробежный вентилятор с прямым приводом и |
Технические характеристики
|
AH3000 |
AH7000 |
AH14000 |
|
|
Длина L [м] |
0,8 |
1,2 |
2,4 |
|
Ширина B[м] |
0,8 |
1,0 |
1,0 |
|
Высота H[м] |
2,0 |
2,0 |
2,0 |
|
Объем воздушного потока [м3/ч] |
3000 |
7000 |
14000 |
|
Скорость рециркуляции воздуха [м3/ч] |
Настраиваемая |
Настраиваемая |
Настраиваемая |
|
Скорость приточного воздуха [м3/ч] |
Настраиваемая |
Настраиваемая |
Настраиваемая |
|
Мощность охлаждения [кВт] |
8 |
16 |
32 |
|
Управление температурой |
От 20°C до 25°C ±1,0°C (произвольно ±0,2°C) |
||
|
Управление давлением в чистых комнатах |
Максимум 10 Па ±2 Па |
||
|
Влажность воздуха |
Опциональная система поддержания влажности с осушителем и увлажнителем |
||
|
Диапазон поддержания влажности |
От 35% до 50% ±5% относительной влажности (зависит от датчиков) |
||
Блок управления уровнем влажности HC-серии
|
Этот тип устройства предназначен для поддержания заданной температуры и влажности в условиях низкого уровня влажности без использования дополнительного охлаждающего оборудования. Увлажнитель управляется оборудованием для термоосушения и установкой подачи охлажденной воды или более выгодным блоком рефрижератора. |
|
Технические данные
|
HC270 |
HC690 |
HC1350 |
|
|
Скорость рабочего воздуха [м3/ч] |
270 |
690 |
1350 |
|
Мощность вентилятора [кВт] |
0,36 |
0,55 |
1,1 |
|
Скорость регенерации воздуха [м3/ч] |
67 |
254 |
490 |
|
Норма осушения при температуре 20°С и 60% относительной влажности |
1,5 л/ч |
3,45 л/ч |
65 л/ч |
Обязательные внешние условия
|
Температура |
От 15°C до 35°C |
|
Относительная влажность |
От 20% до 40% ±0,5% |
|
Установка подачи охлажденной воды |
14°C ±5°C |
Спецификация функций управления
|
Управление влажностью |
40% ±5% относительной влажности |
Проектирование чистых помещений
Компания SIT предлагает современное производство чистых помещений «под ключ», соответствующих высоким технологиям, с новейшими системами фильтрации, контроля и управления. Принцип построения чистых помещений позволяет использовать их для фармацевтической и полупроводниковой промышленностей. Система полностью автономна и снабжена ограждающими элементами – стенами, дверьми и окнами согласно требованиям заказчиков.
|
|
|
|
|
Требования стандартов сGMP, FDA, PIC для фармацевтической и медицинской промышленностей |
Требования стандарта ISO 14644 для микроэлектронной промышленности |
|
|
Фальшпол |
Гигиеничное и антистатическое покрытие со специальными переходами от стен к полу |
Свободный доступ к системе при помощи перфорированных панелей с электропроводимым покрытием. Такой фальшпол предусматривает наличие подпольного пространства, в котором размещаются все коммуникации и каналы рециркуляции воздуха |
 |
 |
|
|
Устройство стен |
Ровные конструкции из панелей, выполненных из листов нержавеющей стали или алюминия с наполнителем. В панели могут быть встроены окна триплекс |
Алюминиевый стеновой каркас АS46 с многослойными или сэндвич панелями. Панели могут быть перемещены на другое место без снятия каркаса |
 |
 |
|
|
Устройство потолка |

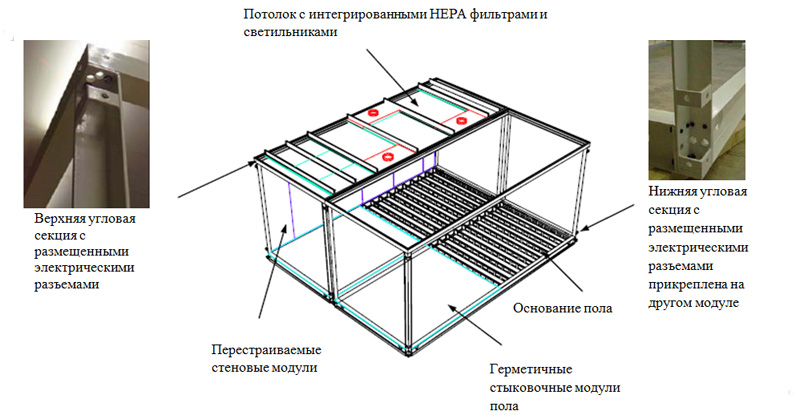

Потолочная система АS46 со встроенными HEPA-фильтрами и светильниками
|
Потолочная система АS46 с встроенными HEPA-фильтрами и прикрепленными светильниками
|
Стальные конструкции чистых комнат

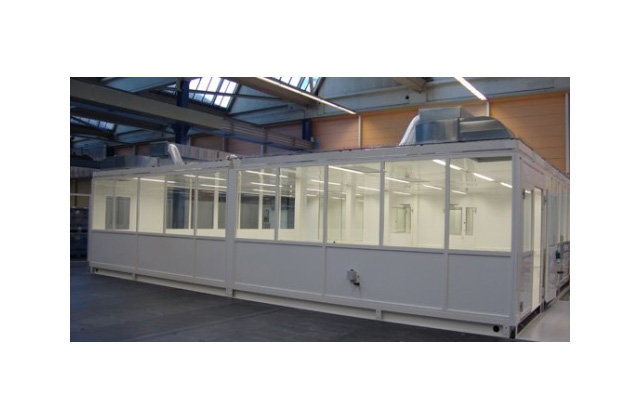

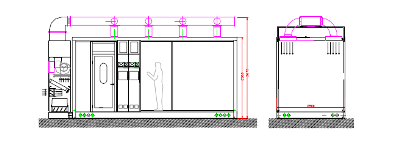

Мобильные чистые комнаты могут быть выполнены в разных размерах.
Несущий стальной каркас оснащен крюком для крана и навесными панелями, облегчающими транспортировку и размещение. Каркас обеспечивает исключительно высокий стандарт жесткости и устойчивости к внешним воздействиям во время транспортировки и предотвращает повреждения встроенного оборудования.
|
Выгрузка модульного каркаса гидравлическими домкратами |
|
|
Гидравлические домкраты для перемещения модуля |
|
Большие чистые комнаты можно создавать объединением нескольких стандартных модулей.
|
Загрузка модуля при помощи крана |
|
|
V3-2500 D = 2,6 м (высота помещения) |

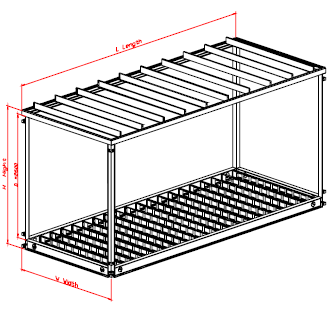

Стандартная стальная структура
|
V3-3000 D = 2,6 m (высота помещения) |
||||
|
Длина [м] |
Ширина [м] |
Высота [м] |
Длина [м] |
Ширина [м] |
Высота [м] |
|
|
3,0 |
2,5 |
3,0 |
3,0 |
3,0 |
3,2 |
|
|
6,0 |
2,5 |
3,0 |
6,0 |
3,0 |
3,2 |
|
|
12,0 |
2,5 |
3,0 |
9,0 |
3,0 |
3,2 |
|
|
12,0 |
3,0 |
3,2 |
||||
Чистые комнаты и чистые зоны от компании SIT
Для полупроводникового, фармацевтического или медицинского применений, относящихся к стандарту ISO 14644 или стандарту GMP.
|
Мобильные чистые комнаты |
|
|
|
Стандартные чистые комнаты |
|
|
|
Локальные чистые зоны |
|
|
|

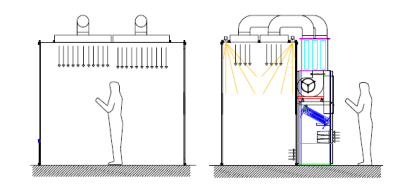

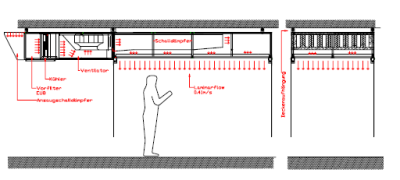

Ламинарный поток (потолочная подвеска) |
|
|
|

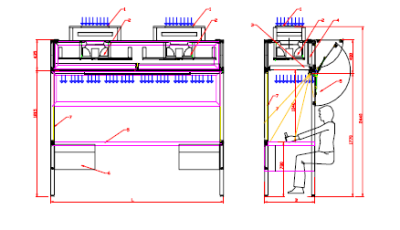

Ламинарные боксы |
|
|
Инфраструктура разрабатывается в соответствии с требованиями заказчика.
Спецификация чистых помещений. Требования стандартов cGMP, FDA, PIC для фармакологической и медицинской промышленностей
|
Класс чистоты |
Концентрация частиц |
Кратность воздухообмена |
Избыточное давление |
||
|
cGMP, PIC |
ISO 14644-1 |
0,3 м |
0,5 м |
[1/ч] |
[Па] |
|
A, B |
~5 |
10’200 |
3’520 |
2.) |
15 |
|
C |
~7 |
352’000 |
20 |
15 |
|
|
D |
~8 |
3’520’000 |
20 |
15 |
|
Требования стандарта ISO 14644 для микроэлектроники
|
Класс чистоты |
Концентрация частиц |
Кратность воздухообмена |
Избыточное давление |
||
|
ISO 14644 |
FED STD 209 e |
0,3 м |
0,5 м |
[1/ч] |
[Па] |
|
2 |
10 |
4 |
1.) |
||
|
3 |
~1 |
102 |
35 |
1.) |
|
|
4 |
~10 |
1’020 |
352 |
2. |
15 |
|
5 |
~100 |
10’200 |
3’520 |
2. |
15 |
|
6 |
~1’000 |
102’000 |
35’200 |
1.80 |
15 |
|
7 |
~10’000 |
-- |
352’000 |
40 |
10-15 |
|
8 |
~100’000 |
-- |
3’520’000 |
120 |
10-15 |
2)Скорость ламинарного потока 0,3-0,5 м/сек.
