Представляем набор специальных инструментов контроля высоты зазоров планарных и прямоугольных корпусов.
Для корпусов различной толщины в состав каждой оснастки входит настраиваемый вручную запираемый микрометр, при помощи которого контролируется высота зазора, от низа корпуса до конца сформированного выводами.
При помощи данных инструментов можно работать с одно-, двух- и четырехсторонними компонентами для поверхностного монтажа (SMT) для создания формовки типа «крыло чайки». Также существует опция для работы с корпусами, имеющими омега образные выводы, для которых требуется максимальная компенсация напряжений.
Обрубка выводных рамок – один из основных этапов перед формовкой и обрезкой, используемый для квадратных корпусов и/или любых металлических или керамических устройств, имеющих выводную рамку. Рамка применяется для защиты выводов от повреждений во время транспортировки. Для большинства существующих на данный момент инструментов обрубки и формовки выводов требуется предварительное удаление выводной рамки перед началом работы. Также в некоторых моделях доступны специальные инструменты, которые могут удалять/обрубать выводные рамки целиком или частями.
Нашим клиентам мы можем предложить дюймовые и метрические микрометры, к которым доступны новые электронные/цифровые индикаторы.
Описание обрубщиков

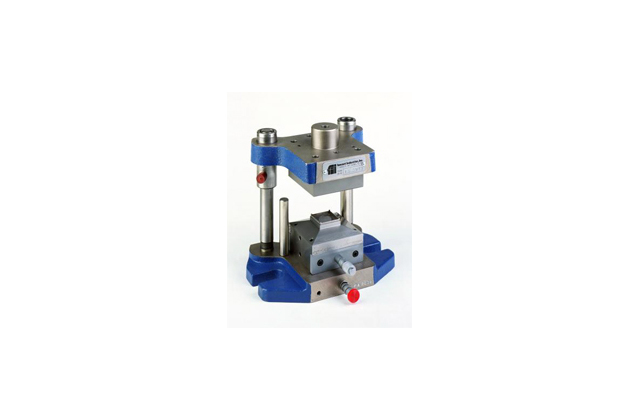

F-1 инструмент двухсторонней формовки с фиксированной длиной плеча, без микрометра
- Точная фиксация компонентов через выводную рамку для удобной установкивыгрузки компонентов.
- Подключение защиты от статического электричества.
- Нет передачи напряжений от зажатых выводов на корпус во время формовки.
- Компланарность 0,004" или лучше.
- Для легкой установки/выгрузки компонентов служит манипулятор.
- Соответствие стандартам MIL и JEDEC.
- Возможность использования ручного или пневматического пресса.
- Приложенные фотографии осевых частей и инструменты, сформированных в SMT.
- Технические спецификации.
F-3A Регулируемый обрубщик выводных рамок для планарных корпусов
- Толщина рамки в пределах от .080" до .850".
- Для всех обрубщиков имеются "цифровые микрометры", показания которых могут быть переведены из дюймов в миллиметры, а также обнулены для проведения перекалибровки и/или перенастройки оператором.
- Корпусы длиной до 3".
- Выводы зажаты во время обрубки.
- Возможность использования ручного пресса Fancort 3300 или пневматического пресса 5000L.
- Регулируемое посадочное гнездо, удерживающее корпус во время обрезки.
- Защитной покрытие для предотвращения образования ржавчины

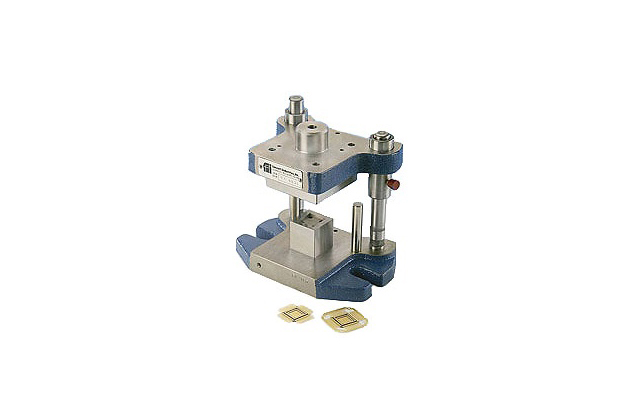

F-3/4 Обрубщик, предназначен специально для обрубки выводных рамок
- F-3. Двусторонняя обрубка.
- F-3/4T. Четырехсторонняя фиксированная обрубка. Обрубает только выводную рамку.
- F-3/4C. Четырехсторонняя фиксированная обрубка. Обрубает только углы выводной рамки*.
- F-3/4CT. Четырехсторонняя фиксированная обрубка. Обрубает углы и саму выводную рамку по частям.
- F-3/4TC. Четырехсторонняя фиксированная обрубка для защиты выводов от искривления и корпуса от деформации.
- Доступно и рекомендовано дополнительное покрытие для предотвращения коррозии и увеличения срока службы обрубщика.
- Доступно для двухсторонних или четырехсторонних выводов любого размера.
- Сдвиг для снижения напряжений.
- Загрузчик служит для удобной выгрузки.
- Возможность использования ручного или пневматического пресса.
Примечание: все вышеуказанные инструменты совместимы со специальным оборудованием F-1A и F-1F.
*Примечание: из-за конструкции выводной рамки эта опция должна быть тщательно проверена, чтобы часть рамки не испортилась во время процесса формовки и обрубки.
