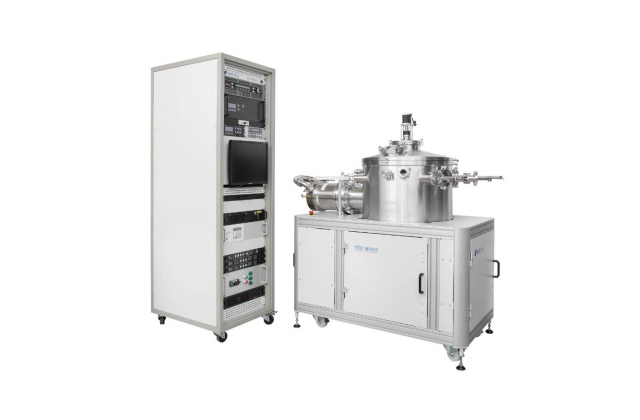

Система позволяет проводить процессы напыления многокомпонентных покрытий (металлов, резистивных слоев и др.) при температуре на подложке до 500 °С. Установка предназначена как для проведения активных исследований, так и для решения производственных задач.
Максимальное количество напыляемых пластин в одном процессе: ∅150мм – 6 шт., до 34 пластин 60×48 мм. Мишени диаметром 6’’ обеспечивают однородность ±2% на диаметре напыления 100 мм, а магнитное крепление позволяет легко их заменять
Особенности конструкции:
реактор цилиндрической формы с водяным охлаждением стенок и фланцев с подъемной верхней частью
5 портов для установки магнетронных испарителей с мишенями до 6” (∅150 мм) и 1 порт для источника ионов
держатель образцов карусельного типа с возможностью установки образцов различной формы
2 магнетронных источника с диаметром мишени до 150 мм с индивидуальными заслонками, два источника питания (DC и RF) с автоматической перекоммутацией между магнетронными источниками в базовом исполнении, с возможностью установки большего количества магнетронов по желанию Заказчика
ионный источник, с энергией ионов 20÷300 эВ, для реализации процесса ионной очистки подложек перед напылением с системой защитных экранов
три газовых линии с автоматическими регуляторами расхода газа включая одну линию с байпасом в коррозионно стойком исполнении
процессные газы: Ar, H2, O2, N2
возможность установки образца свидетеля для измерения сопротивления
система позиционирования подложки относительно заданного источника напыления
Основные преимущества:
использование в качестве многофункциональной установки вакуумного осаждения с различными источниками для проведения как исследовательских, так и производственных процессов
автоматизированное управление технологическим процессом:
по показаниям толщиномеров, измерителей сопротивления образца и т.д.
с автоматической блокировкой установки по параметрам входящих энергоносителей (пневматика, вода, чистые газы)
