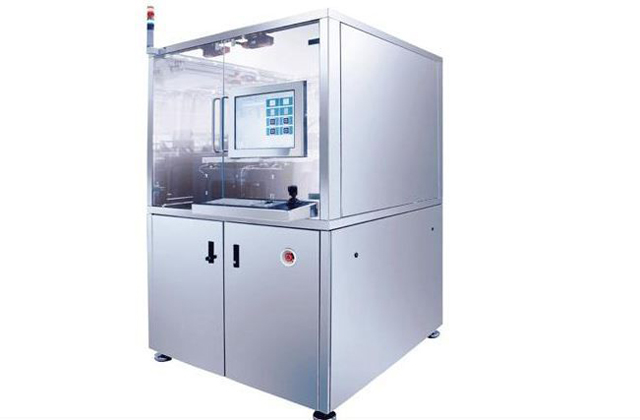

Автоматические системы совмещения пластин EVG SmartView® и EVG SmartView®NT

EVG SmartView^® и EVG SmartView^®NT — автоматические системы совмещения пластин, которые позволяют работать с подложками различных размеров, начиная от 50 мм и до 300 мм.

Огромное разнообразие конфигураций систем совмещения обеспечивает множество преимуществ для различных применений MEMS и IC.

Системы совмещения EVG могут быть оснащены автоматическими системами передачи пластин. Вместе с системой автовыравнивания данные системы совмещения становятся полностью автоматизированными без возможности открытого доступа и ручного управления.

Большое количество различных методов совмещения может поддерживаться при использовании прямых (режим настоящего времени) либо косвенных методов совмещения.

Уникальные особенности

• Универсальная система совмещения пластин перед сваркой

• Не требует перемещения по оси Z и рефокусирования

• Позволяет работать с пластинами и подложками размером до 300 мм с различной толщиной и материалом

• Интерфейс на основе ОС Windows

• Превосходная параллельность между верхней и нижней пластинами гарантируется трехшпиндельной системой клиновой компенсации

• Выравненные пластины фиксируются (зажимаются) перед загрузкой в камеру сварки

• В системе используется бесконтактный перенос пластин

• Возможность автоматического совмещения и фиксации

• Возможность интеграции в автоматизированную систему совмещения и сварки (GEMINI)


EVG SmartView^® можно комбинировать с системой сварки пластин серии EVG500, с системой очистки серии EVG300 и системой плазменной активации EVG810LT, чтобы получить автоматическую систему совмещения пластина-к-пластине при передаче пластин из кассеты в кассету.

EVG SmartView^® позволяет производить прямую сварку пластин из кремния. SmartView^®NT предлагает возможность совмещения «лицо-к-лицу», которая не требует реперных знаков для совмещения по задней стороне и подложки с двухсторонней полировкой.

Система проста в работе благодаря интерфейсу на основе ОС Windows. В системе может быть сохранено неограниченное число процессов, включая значения основных и продвинутых параметров процесса, таких как конфигурация микроскопа и его положение.
