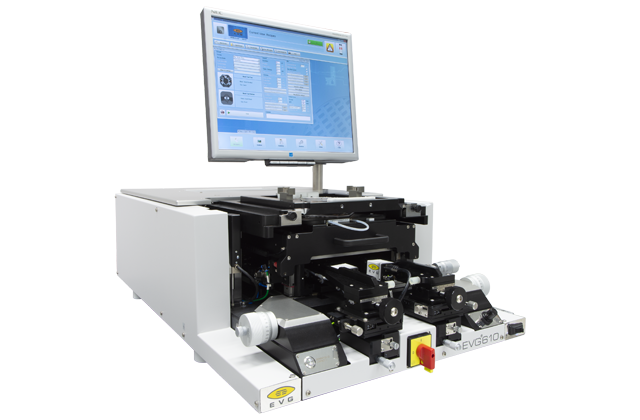

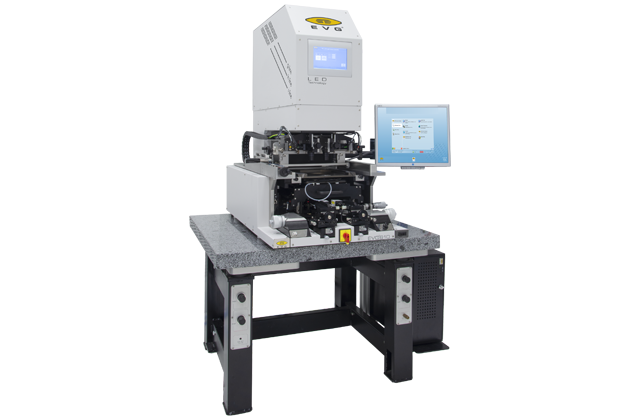

Полуавтоматическая система совмещения и экспонирования EVG 610

Размеры подложки/пластины

до 200 мм, 200 мм х 200 мм, толщиной до 10 мм

Максимальный размер маски

до 9˝х 9˝

Метод совмещения

По верхней стороне CCD

до ± 0,5 мкм

По верхней стороне с микроскопом

опция

По нижней стороне

опция (± 2,0 мкм)

Совмещение при ИК-подсветке

опция (зависит от типа подложки)

Совмещение для процесса сварки

опция

Проверка совмещения

опция

Координатный стол

Микрометрические винты

с ручным управлением

Контактное усилие

регулируемое от 5Н до 80Н

Экспонирование

Режимы

вакуумный контакт, мягкий, жесткий контакт, экспонирование с зазором.

Разрешение

≤0,8 мкм в вакуумном контакте; ≤1,5 мкм при жестком контакте;

≤1,5 мкм при мягком контакте; ≥ 3 мкм при зазоре.

Длина волны

350-450 нм (NUV, по умолчанию) опционально: до 200 нм (DUV)

Дуговая ртутная лампа

350 Вт, 500 Вт

Наноимпринтная литография (NIL)

Жесткий штамп

размер активной области отпечатка 1˝х 1˝, ≤ 50 нм структуры размера и точность совмещения до ± 0,1 мкм

Мягкий штамп

активная область отпечатков до 150 мм, ≤ 50 нм разрешение структуры

Типичное применение для клиентов

Научно-исследовательские и опытно-конструкторские разработки

Мелкосерийное производство
