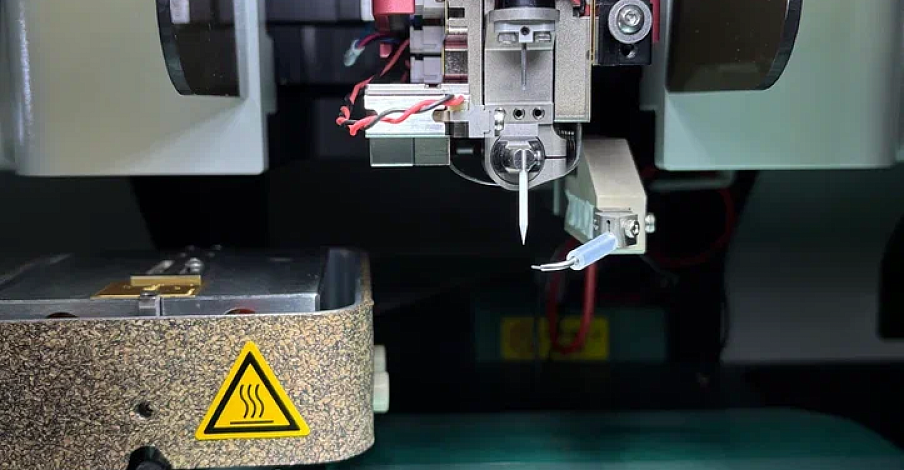

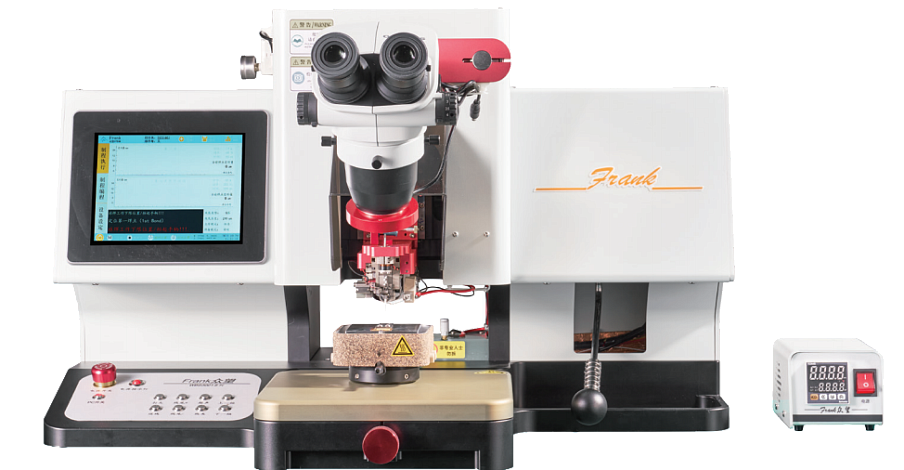

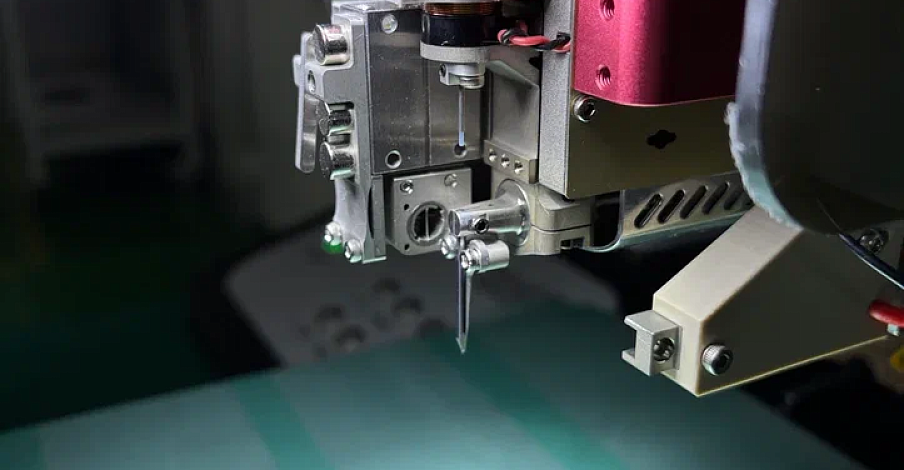

Установка микросварки методом «клин-клин» и «шарик-клин» WBS3001-BW

Толщина проволоки/ленты

Золото (Au): 18-50 мкм; Алюминий (Al): 20-80 мкм (проволока);

Золото (Au): 25 x 12,7 – 250 x 25,4 мкм (лента)

Ход головы (X/Y/Z)

15 x 15 x 18 мм

Ход головы

Вертикальная подача рабочего инструмента к подложке

Режимы работы

Полуавтоматический (вручную только задаются точки сварки), ручной (ручное выполнение всех операций микросварки)

Платформа рабочего стола

250 x 250 x 18 мм (платформа)

Рабочий стол

Индивидуально изготавливаемый рабочий стол, совместимый с подложками размером до 200 мм. Встроенный нагрев стола (до 200 °С)

Механизм фиксации подложки

Вакуумная фиксация (vacuum tack), фиксация зажимом (clamp tack)

Параметры петли

Программируемые длина и высота петли (в полуавтоматическом режиме)

Глубокий доступ

Установка совместима с 19/25 мм клиньями, 16/19 капиллярами, глубина доступа до 15 мм и 10 мм, соответственно

EFO-процесс

~ 25−100 мА, 255−4095 мкс (программируемый параметр)

УЗ-преобразователь

Точное управление мощностью от 0 до 5 Вт

Усилие сварки

От 5 до 150 г, разрешение ±1 г (программируемый параметр)

Система управления

На базе ОС Windows

Энергопитание

AC, 220 В±10%, 50-60 Гц, 10 А (<400 Вт)

Габаритные размеры (Ш x Г x В)

800 x 550 x 500 мм

Масса

70 кг
