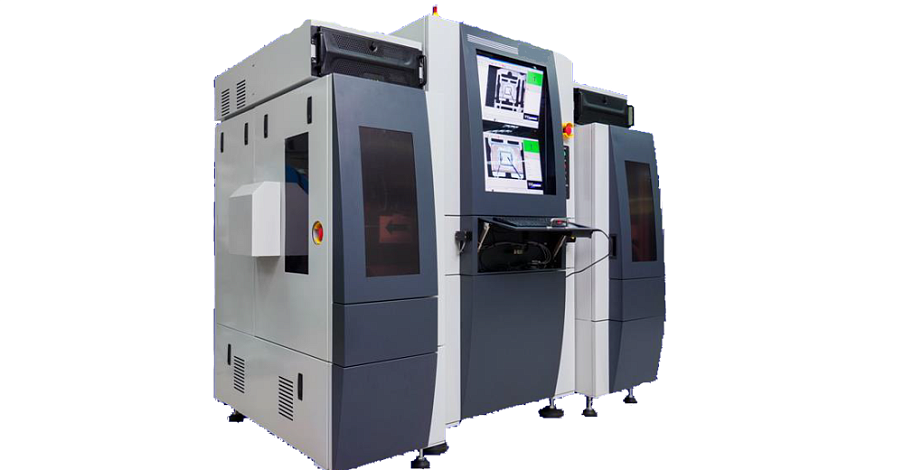

Установка АОИ выводных рамок, корпусов и подложек

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

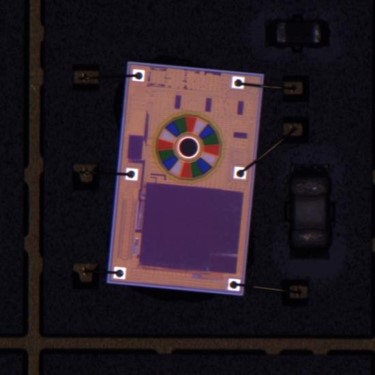

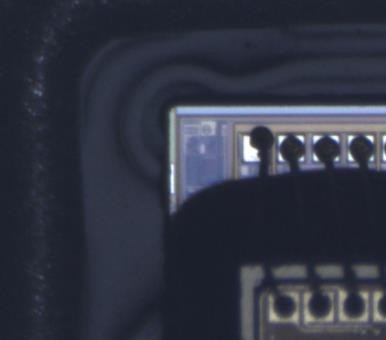

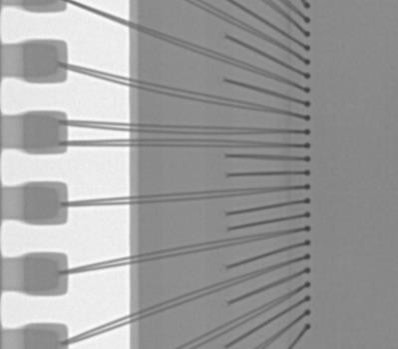

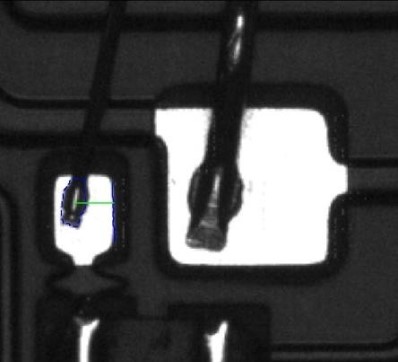

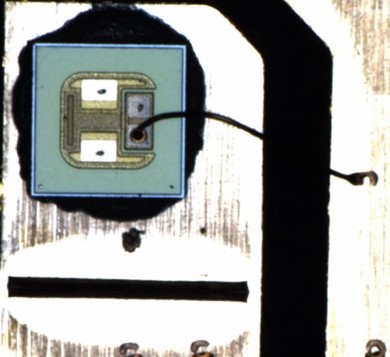

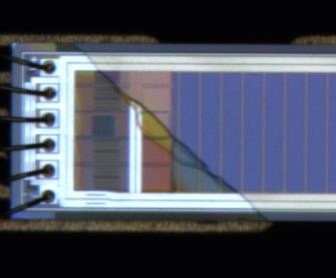

Установки автоматической оптической инспекции (АОИ) для неразрушающего контроля поверхности подложек, выводных рамок, корпусов, а также кристаллов и соединений между ними. Примеряя оптическую инспекцию изделий в формате промежуточного или выборочного контроля, возможно быстро и своевременно выявить критические ошибки и дефекты при корпусировании электронных компонентов.

Модульное устройство машины, позволяющее легко настраивать устройство под нестандартные требования производственной линии
Возможность установки различных систем отметки бракованных изделий (E-map, лазер, маркер и др.)
Возможность 3D-сканирования поверхности образцов (опция)

Цифровая камера	Цветная камера высокого разрешения с различными модификациями оптической системы (в зависимости от задач)
Разрешение	3,45 мкм/пиксель (линза 1x)
Разрешение	1,72 мкм/пиксель (линза 2x)
FOV	14 x 10 мм (линза 1x)
FOV	7 x 5 мм (линза 2x)
DOV	600 мкм (линза 1x)
DOV	200 мкм (линза 2x)
Функция автоматического выравнивания	2D-декодирование и распознавание положения
Загрузка и выгрузка подложек/выводных рамок	В магазинах (до 3 шт.), вакуумный захват из стопки
Напряжение питания	110 В / 220 В переменного тока, 1 фаза
Габаритные размеры (Ш х Г х В)	1500 х 1200 х 1800 мм
Масса	900 кг
