Чип-индуктивности

Описание решения и конечных устройств

Решение представляет собой технологическую платформу для серийного производства проволочных ВЧ-/СВЧ чип-индуктивностей на керамической основе Al₂O₃. Это решение позволяет выйти на рынок высокочастотной электроники с продукцией, соответствующей мировым стандартам, и обеспечивает импортозамещение критической компонентной базы. Производство организовано как сквозной управляемый процесс: от формирования электродной структуры и разделения на чипы до прецизионной намотки, микросварки, нанесения покрытий и 100 % электрического контроля. Архитектура линии ориентирована на воспроизводимость геометрии, стабильность характеристик и управляемый разброс параметров в условиях серийного выпуска.

Конечное изделие — чип-индуктивность с однослойной прецизионной намоткой медной проволоки малого диаметра с серебряным покрытием на керамической основе, обладающей низкими диэлектрическими потерями. Намотка фиксируется с помощью специализированного диэлектрического состава, который обеспечивает механическую стабильность. Торцевые выводы имеют барьерное никелевое покрытие с финишным слоем олова для надежного поверхностного монтажа.

Линейка включает востребованные типоразмеры 0201–0603 и охватывает диапазон малых номиналов индуктивности, характерных для высокочастотных применений. Изделия обеспечивают точность номинала, низкий уровень потерь на рабочих частотах и стабильность параметров в широком частотном диапазоне. Температурная стабильность соответствует требованиям к компонентам для ВЧ-аппаратуры.

Индуктивность формирует реактивное сопротивление за счёт накопления энергии в магнитном поле проводника. В высокочастотном диапазоне существенное влияние на электрические характеристики оказывают межвитковая ёмкость, паразитная индуктивность выводов и частотно-зависимые потери в проводнике и диэлектрике. Однослойная намотка с контролируемым шагом витка позволяет минимизировать паразитные параметры и обеспечить стабильность характеристик на рабочих частотах.

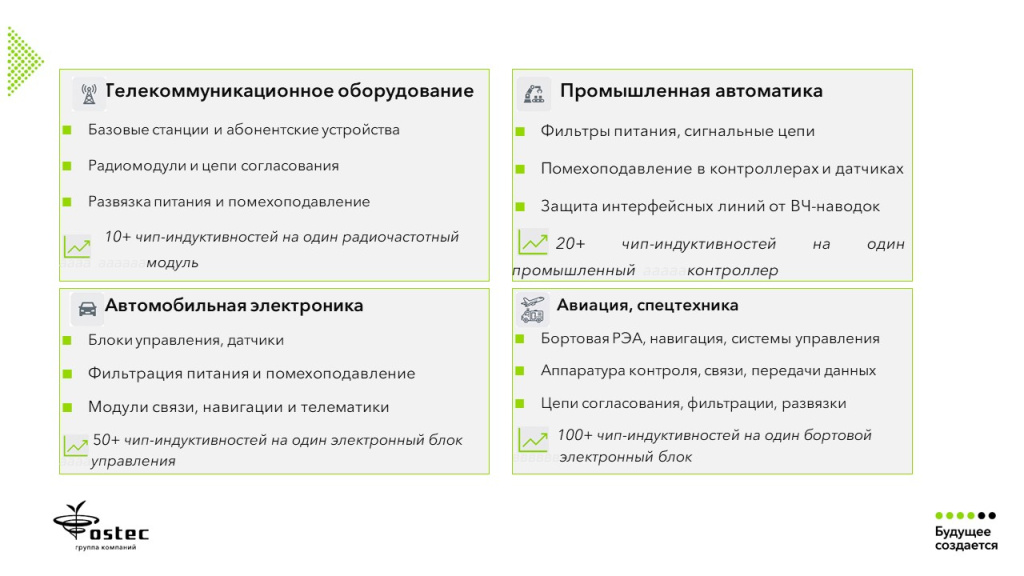

Применение чип-индуктивностей в различных сферах

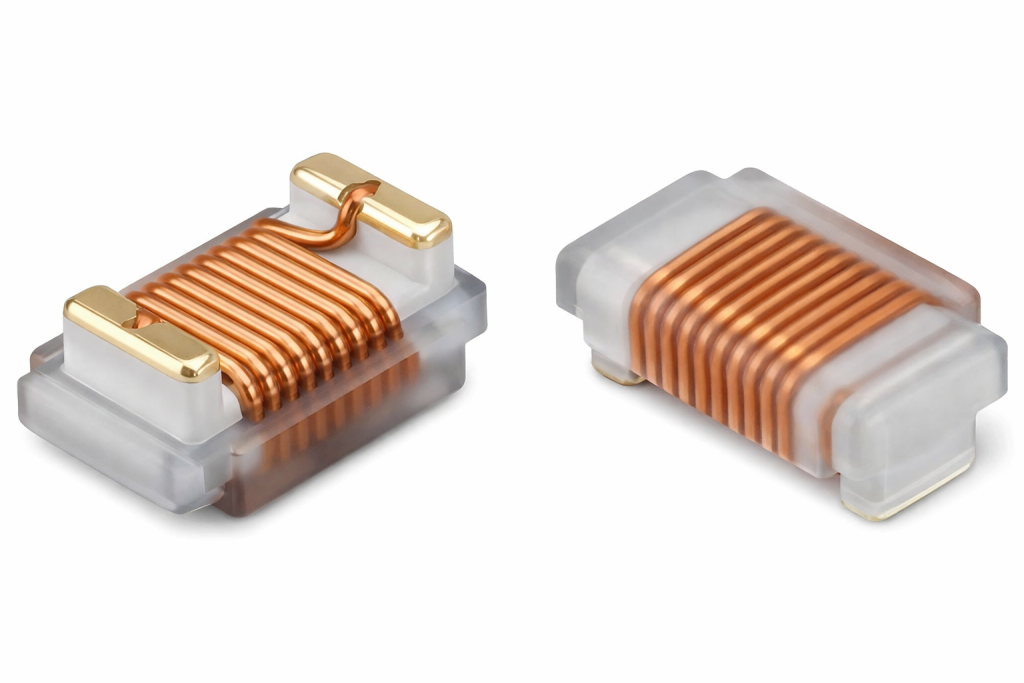

Внешний вид чип-индуктивностей

Общий маршрут производства

Формирование электродной структуры на керамических пластинах

Дисковая резка пластин

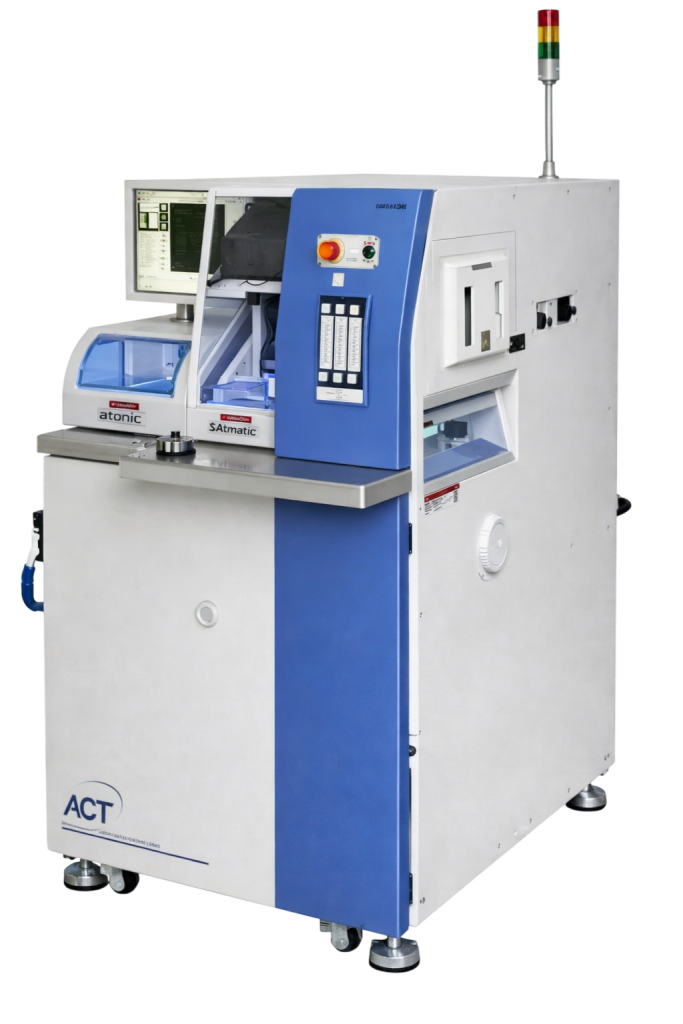

Установка дисковой резки

Пластины разделяются на чипы с минимальным уровнем сколов и микротрещин. Основная сложность — обеспечение высокой точности позиционирования и геометрической повторяемости при сохранении механической целостности керамики, так как дефекты кромки снижают выход годных изделий.

Формирование торцевых контактов

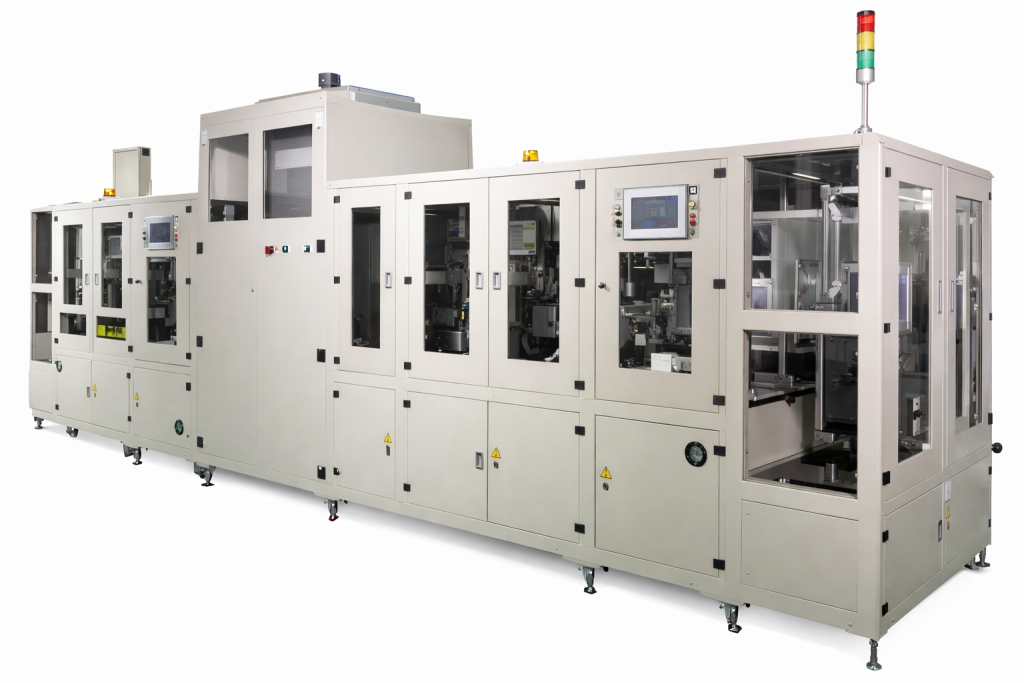

Установка нанесения торцевой пасты

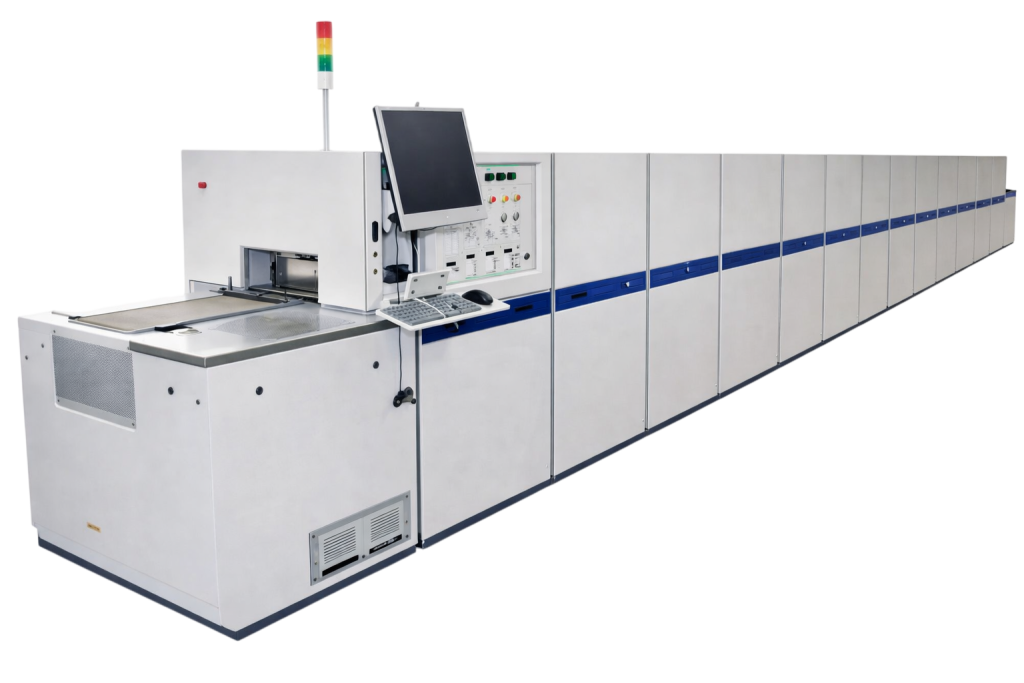

Печь обжига

На торцы чипов наносится проводящий слой с последующим отжигом для формирования контактных площадок. Важно обеспечить равномерность покрытия и стабильность толщины, поскольку отклонения влияют на контактные свойства и качество последующей металлизации.

Прецизионная однослойная намотка

Установка намотки проволоки

Формируется однослойная намотка из медной проволоки, покрытой серебром, с программным контролем числа витков, шага и натяжения. Это ключевая операция, определяющая номинал индуктивности и разброс параметров. Основная сложность – в поддержании стабильной геометрии намотки.

Ультразвуковая микросварка выводов

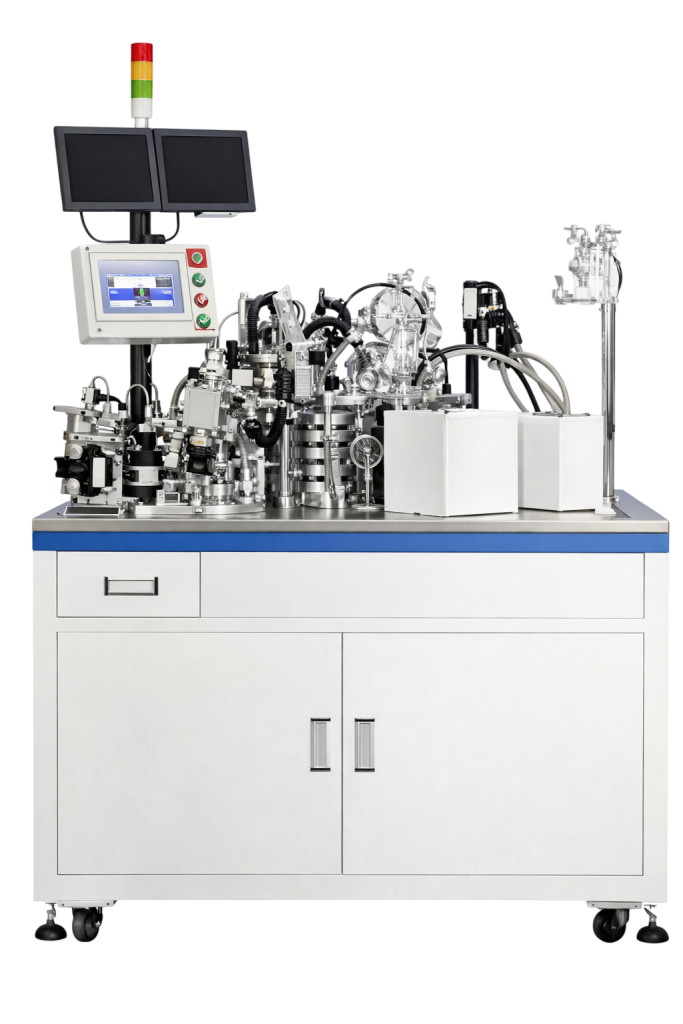

Установка ультразвуковой микросварки проволоки

Проволока приваривается к контактным площадкам с программным управлением параметрами ультразвукового воздействия и усилием прижима. Критичны повторяемость параметров сварки и состояние инструмента, поскольку дефекты соединения приводят к росту потерь и снижению надёжности.

Фиксация намотки и нанесение защитного покрытия

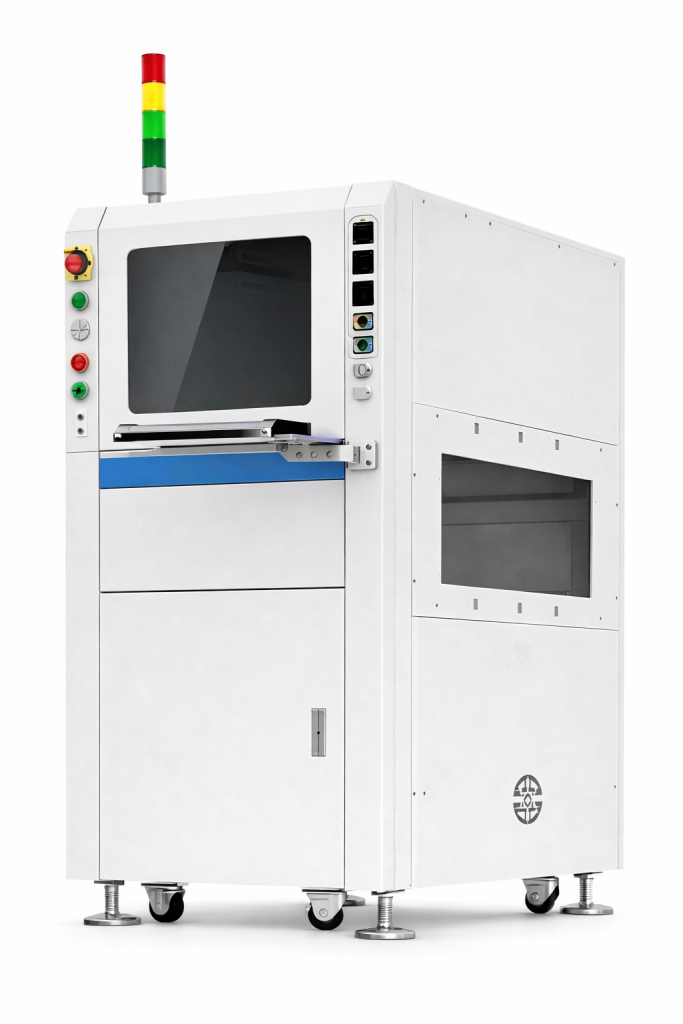

Диспенсер

На зону намотки наносятся диэлектрический фиксирующий состав и защитное покрытие с последующей сушкой и отверждением. Основная задача — обеспечить механическую стабильность витков без увеличения паразитных параметров; избыточный объём материала может ухудшить высокочастотные характеристики.

Гальваническое осаждение покрытий Ni/Sn

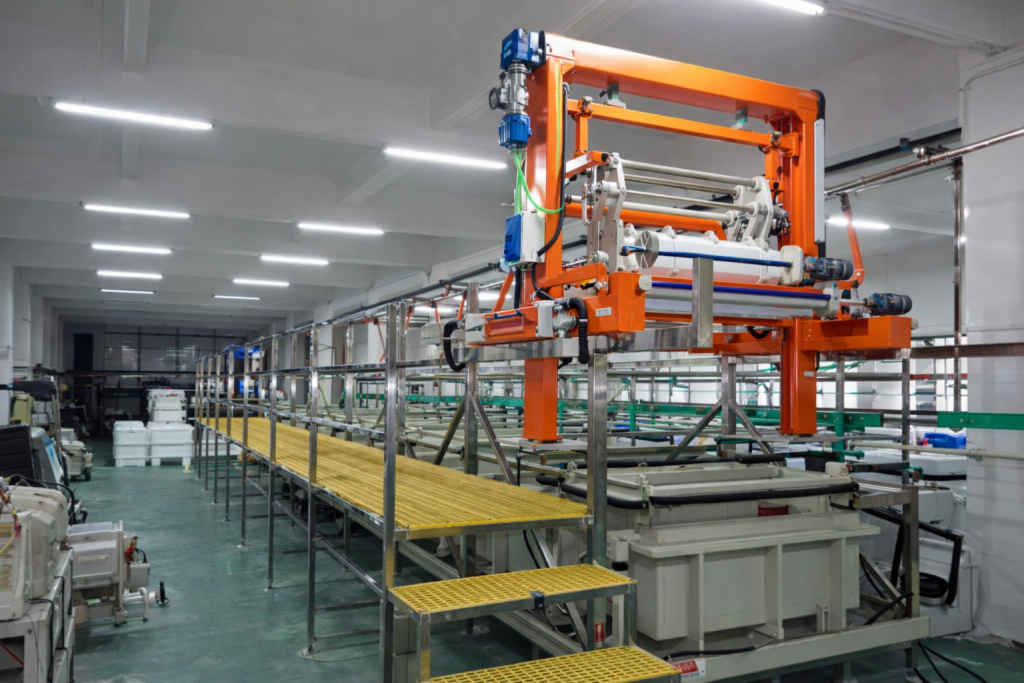

Гальваническая линия

На торцах формируются барьерный слой никеля и финишное оловянное покрытие, обеспечивающее надежную паяемость при поверхностном монтаже. Критичны равномерность толщины, стабильность химического состава ванн и минимизация механических повреждений мелких SMD-компонентов при обработке.

Электрический и оптический контроль, сортировка и упаковка

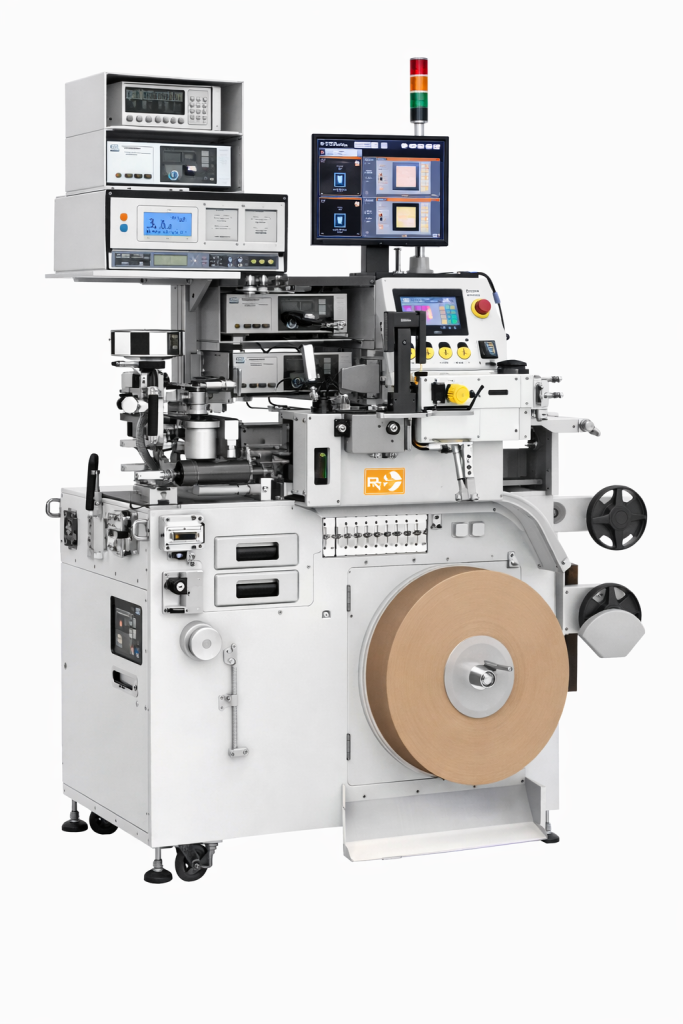

Установка тестирования, сортировки и упаковки

100 % измерение индуктивности и сопутствующих параметров с сортировкой по допускам и формированием партий. Критичны метрологическая прослеживаемость измерений и стабильность контактирования при высокой производительности, поскольку именно этот этап окончательно определяет уровень выхода годных изделий.

Представленный маршрут отражает технологическое ядро производства и концентрируется на операциях, формирующих электрические параметры и надёжность изделий. Критическими этапами с точки зрения формирования параметрического разброса являются намотка проволоки, микросварка и процессы термообработки, требующие статистического управления и стабильности оборудования при серийной нагрузке.

Чип-резисторы

Описание решения и конечных устройств

Решение представляет собой технологическую платформу для серийного производства толстоплёночных чип-резисторов на подложках Al₂O₃. Линия формирует замкнутый технологический цикл, включая трафаретную печать функциональных паст, мультиобжиг, лазерную подгонку, разделение пластин, формирование торцевых контактов, нанесение гальванических покрытий и электрический контроль. Конфигурация производства ориентирована на серийное промышленное производство с обеспечением воспроизводимости параметров и статистической управляемости процесса.

Конечное изделие — однослойный толстоплёночный чип-резистор. Конструкция включает керамическую подложку Al₂O₃, электроды Ag-Pd, резистивный слой на основе рутениевой пасты и стекловидное защитное покрытие; на торцах формируется гальваническое покрытие Ni/Sn. Диапазон типоразмеров — 0201–2512. Предусмотрены исполнения повышенной стабильности и прецизионного класса с допусками по номиналу и TCR в диапазонах, соответствующих требованиям промышленной и специальной аппаратуры.

Принцип действия основан на протекании электрического тока через резистивный слой, сформированный между электродами. Значение сопротивления определяется удельным сопротивлением материала, геометрическими параметрами элемента (длина, ширина, толщина), а также микроструктурой проводящей фазы, формируемой в процессе обжига. Требуемый номинал обеспечивается лазерной подгонкой с измерением в замкнутом контуре, а долговременная стабильность — термической стабилизацией структуры и нанесением защитного стекловидного покрытия.

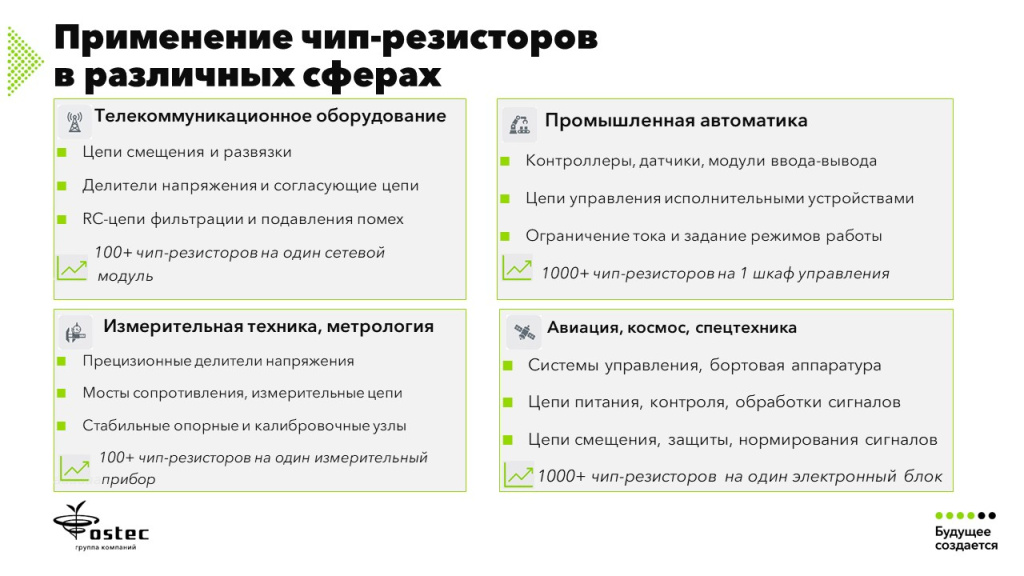

Применение чип-резисторов в различных сферах

Внешний вид чип-резисторов

Общий маршрут производства

Формирование функциональных слоёв

Лазерная подгонка номинала

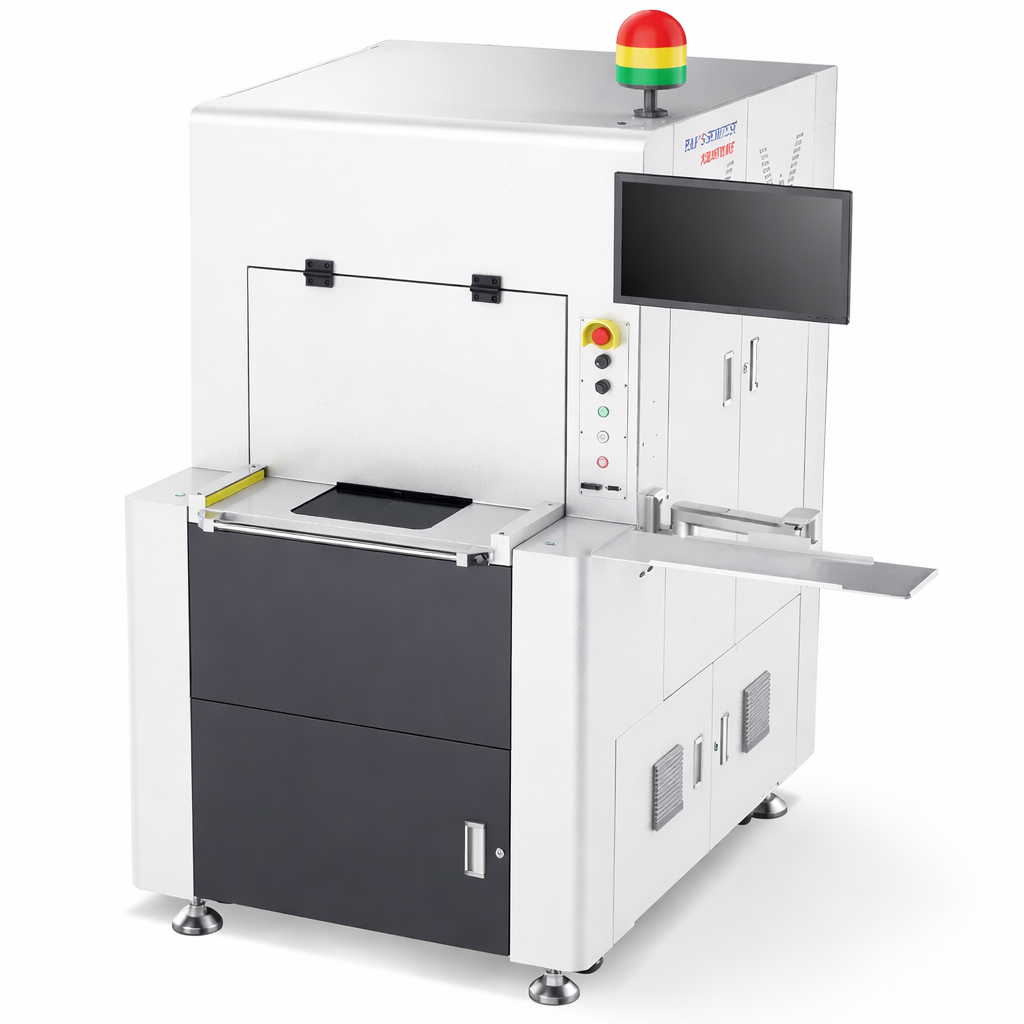

Лазерная система подгонки сопротивления

Прецизионная коррекция сопротивления с измерением в замкнутом контуре. Операция определяет достижение требуемого класса точности; риски связаны с локальным перегревом, микротрещинами и ростом собственного шума при некорректной стратегии реза.

Нанесение и обжиг защитного стекловидного покрытия

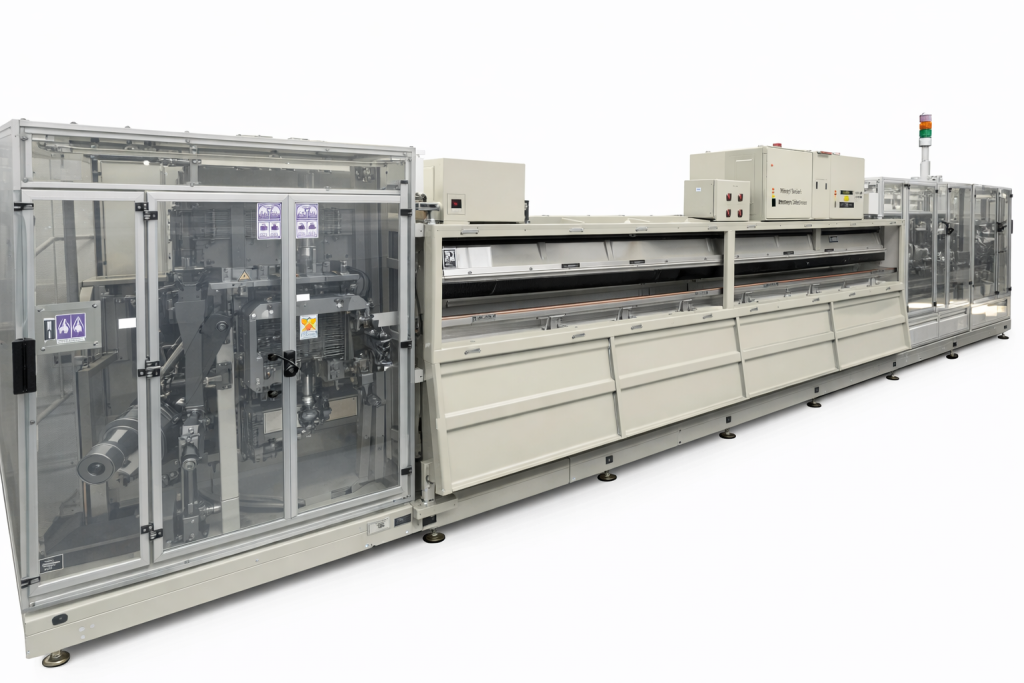

Трафаретный принтер

Печь обжига

Формирование стекловидного защитного слоя, обеспечивающего защиту резистивного элемента от воздействия влаги, загрязнений и механических факторов. Важно контролировать толщину, равномерность и адгезию покрытия, а также температурный режим обжига, поскольку дополнительный нагрев может повлиять на стабильность сопротивления и TCR.

Дисковая резка керамических пластин

Установка дисковой резки

Разделение пластин на отдельные чипы с обеспечением геометрической повторяемости типоразмера. Минимизация сколов и микротрещин критична для механической прочности и стабильности параметров, особенно для малых типоразмеров.

Нанесение торцевой пасты

Установка нанесения торцевой пасты

Формирование контактной зоны на торцах чипа перед гальваническим покрытием. Основные риски связаны с вариацией толщины и равномерности торцевого слоя, а также с дефектами адгезии, что может приводить к росту переходного сопротивления и снижению надёжности пайки.

Гальваническое осаждение покрытий Ni/Sn

Гальваническая линия

Формируются барьерный слой никеля и паяемое оловянное покрытие на торцах. Критичны равномерность толщины, стабильность химического состава ванн и минимизация механических повреждений мелких SMD-компонентов при обработке.

Автоматизированный электрический контроль, сортировка и упаковка

Установка тестирования, сортировки и упаковки

100 % измерение сопротивления с сортировкой по допускам и формированием партий. Критичны метрологическая прослеживаемость измерений и стабильность контактирования при высокой производительности, поскольку именно этот этап окончательно определяет уровень выхода годных изделий.

Представленный маршрут отражает технологическое ядро производства и концентрируется на операциях, формирующих электрические параметры и надёжность изделий. При промышленной реализации ключевым фактором являются воспроизводимость процессов печати, обжига и подгонки, а также статистическое управление параметрами при серийном выпуске.

Однослойные чип-конденсаторы

Описание решения и конечных устройств

Решение представляет собой производственную платформу для серийного выпуска однослойных керамических чип-конденсаторов на основе BaTiO₃, применяемых в ВЧ- и СВЧ-аппаратуре. Линия охватывает полный цикл изготовления: от подготовки керамического материала до нанесения контактов и финального электрического контроля. Производство построено как единый технологический процесс, обеспечивающий стабильность характеристик и повторяемость параметров изделий.

Конечное изделие — компактный керамический чип с одним диэлектрическим слоем между двумя электродами. Такая конструкция обеспечивает стабильную работу на высоких частотах и снижает влияние паразитных эффектов. Изделия выпускаются в широком диапазоне размеров — от субмиллиметровых до нескольких миллиметров — и с номиналами ёмкости от единиц пикофарад до десятков нанофарад. Ключевые характеристики включают точность номинала, уровень потерь и частотную стабильность.

Работа конденсатора основана на накоплении электрического заряда в керамическом слое при подаче напряжения. Его параметры определяются свойствами материала и геометрией изделия. Для высокочастотных применений особенно важны низкие потери и стабильность характеристик, поэтому контроль толщины керамики и качества металлизации является критически важным на всех этапах производства.

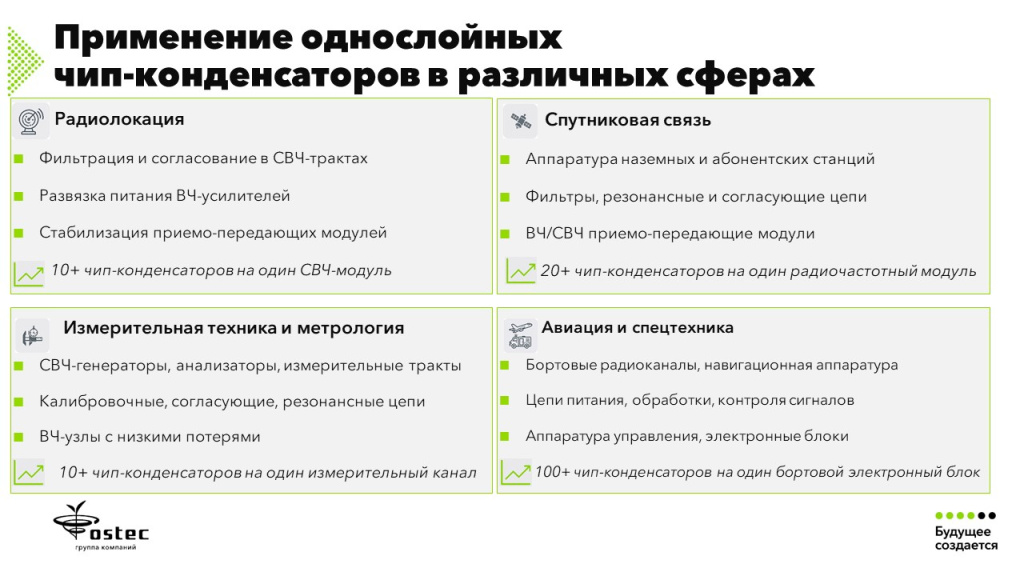

Применение однослойных чип-конденсаторов в различных сферах

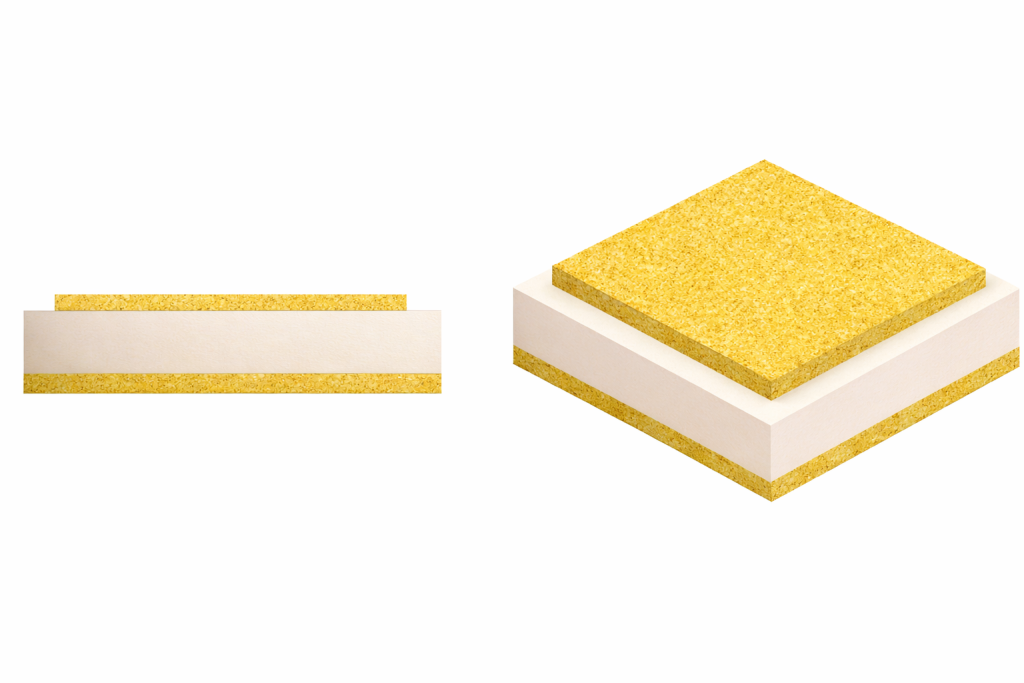

Внешний вид однослойных чип-конденсаторов

Общий маршрут производства

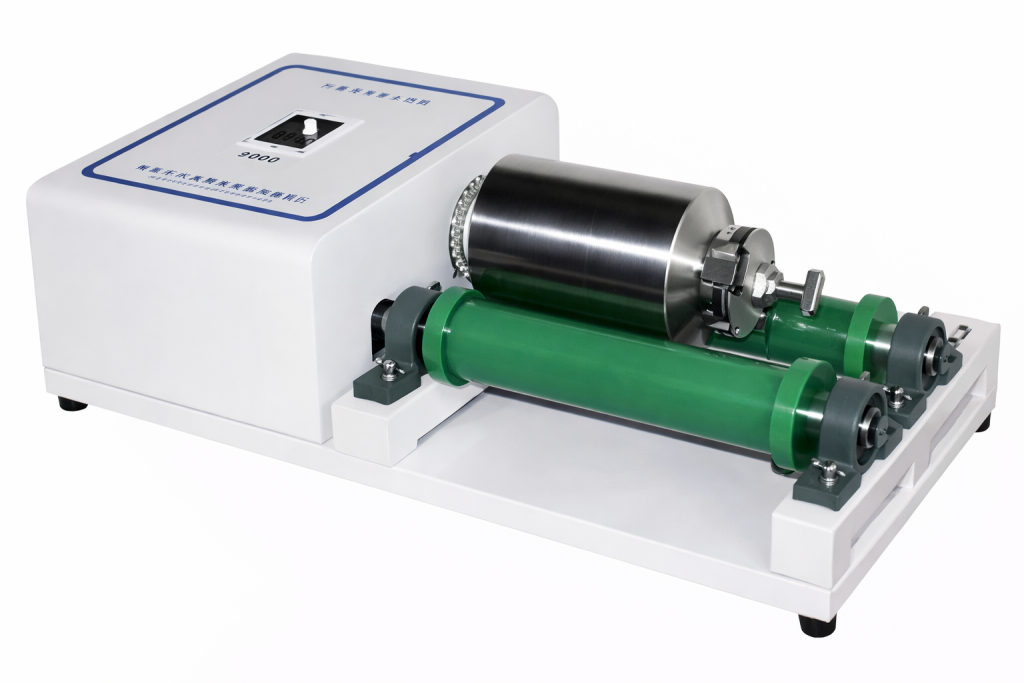

Подготовка суспензии

Распылительная сушка

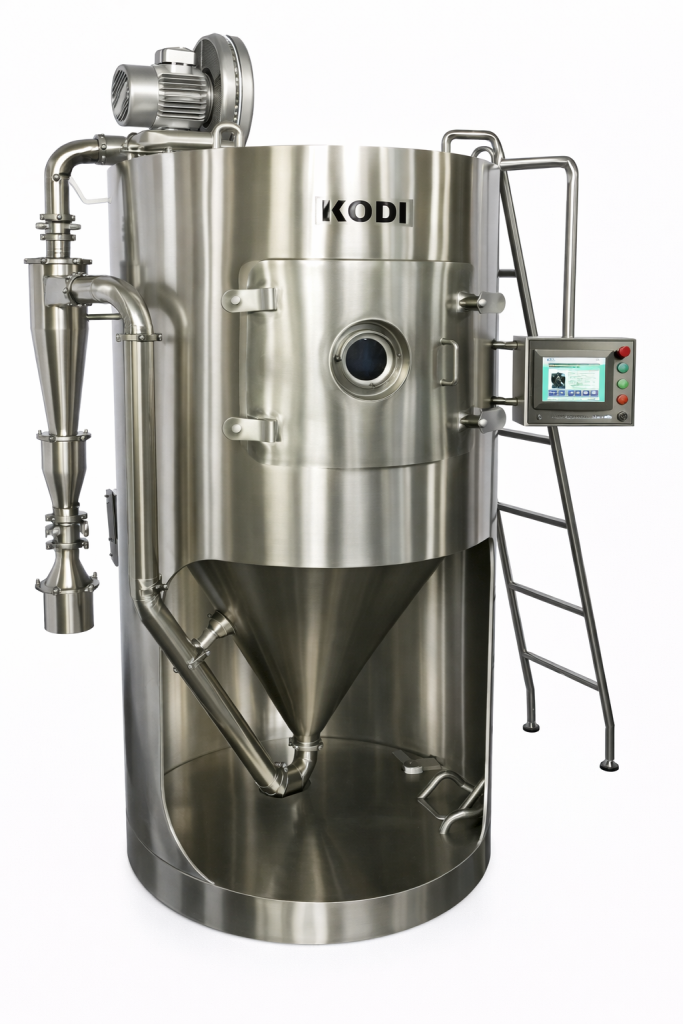

Установка распылительной сушки

Суспензия распыляется в горячем потоке с образованием гранулята заданной влажности и размера. Стабильность режима сушки определяет плотность прессования и последующую усадку при спекании..

Прессование заготовок

Пресс

Гранулят засыпается в пресс-форму и под давлением формируется в плотную необожжённую заготовку. Равномерность плотности по площади критична для предотвращения трещин и разброса толщины диэлектрика после спекания.

Удаление органического связующего

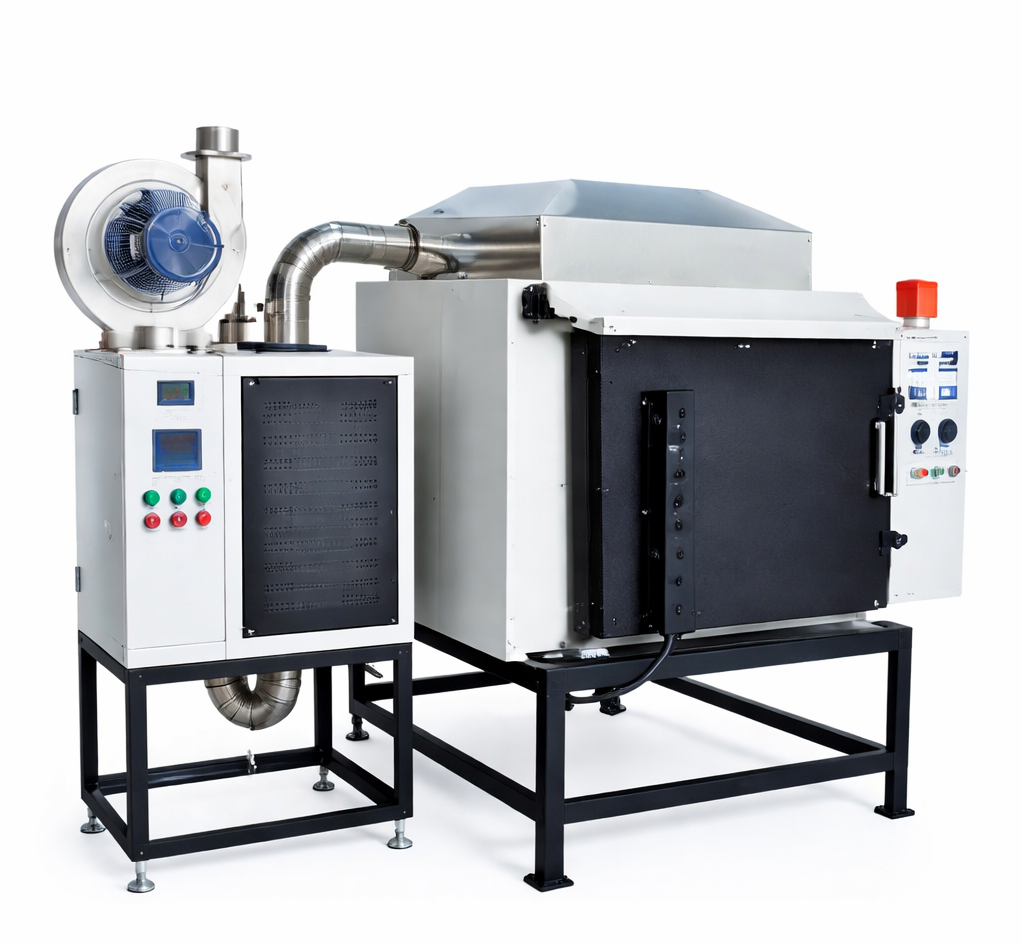

Печь для удаления связующего

В печи удаляются органические связующие с контролируемым температурным профилем. Нарушение режима нагрева приводит к появлению дефектов керамической структуры.

Спекание

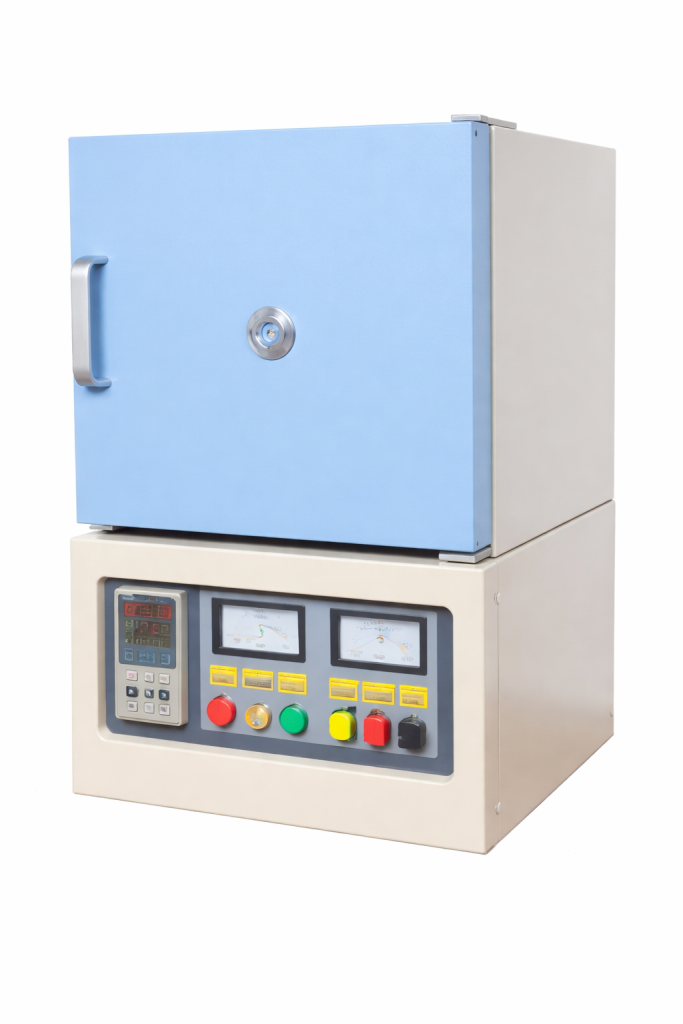

Печь для спекания

При температуре порядка 1300 – 1350 °C формируется плотная керамика с заданными диэлектрическими свойствами. Однородность температуры и атмосферы печи определяет стабильность электрических характеристик партии.

Двусторонняя шлифовка пластин

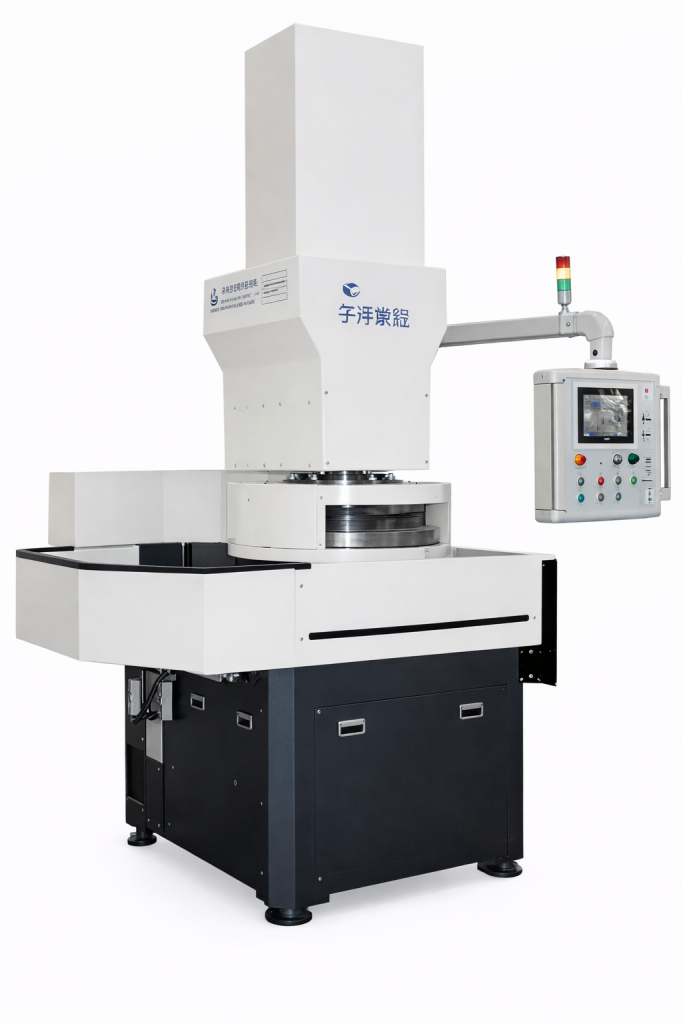

Установка шлифовки

Пластины калибруются по толщине и плоскостности с микронной точностью. Толщина диэлектрика напрямую задаёт ёмкость и частотные параметры; дефекты обработки становятся источником разброса.

Магнетронное осаждение металлизации (TiW/Ni)

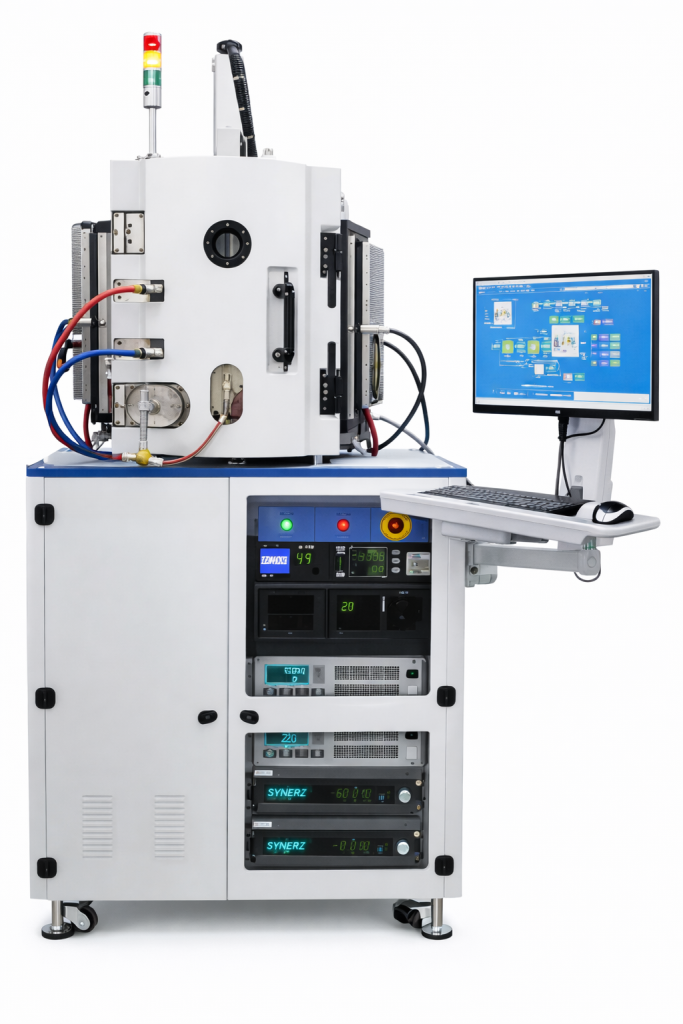

Установка магнетронного осаждения

На поверхности наносится тонкоплёночная металлизация с контролируемой толщиной и адгезией. Неравномерность покрытия или загрязнение процесса увеличивают ESR и снижают добротность.

Лазерная резка на чипы

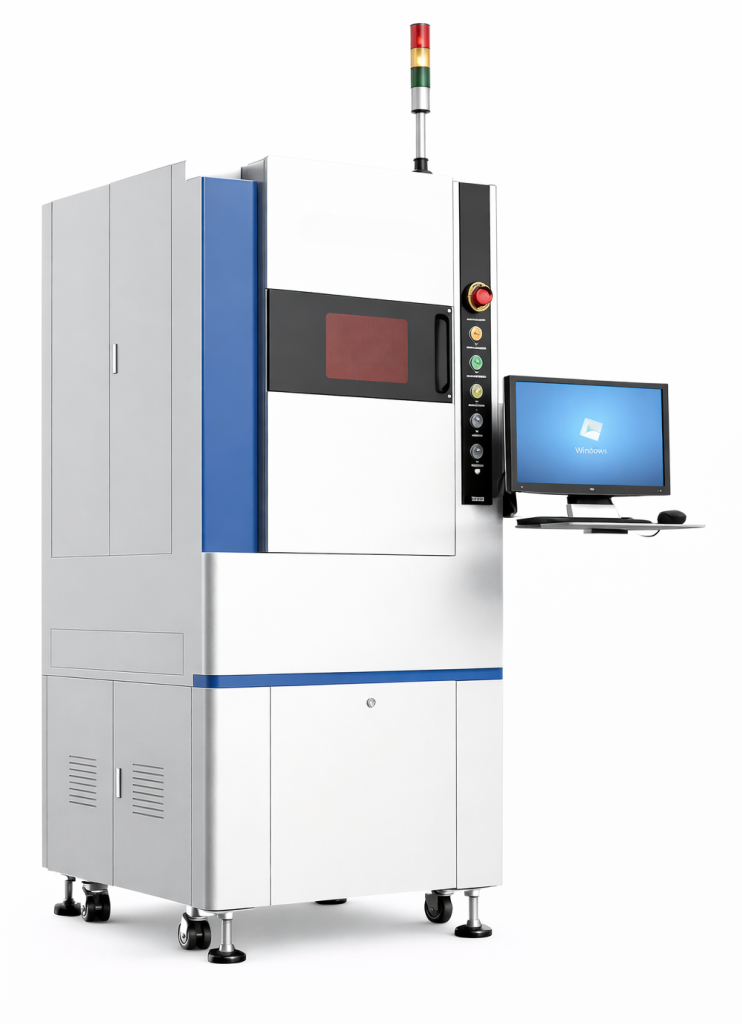

Установка лазерной резки

Пластины разделяются на отдельные чипы с высокой точностью позиционирования. Минимизация сколов и термического влияния критична для механической прочности и повторяемости размеров.

Гальваническое осаждение Ni/Au

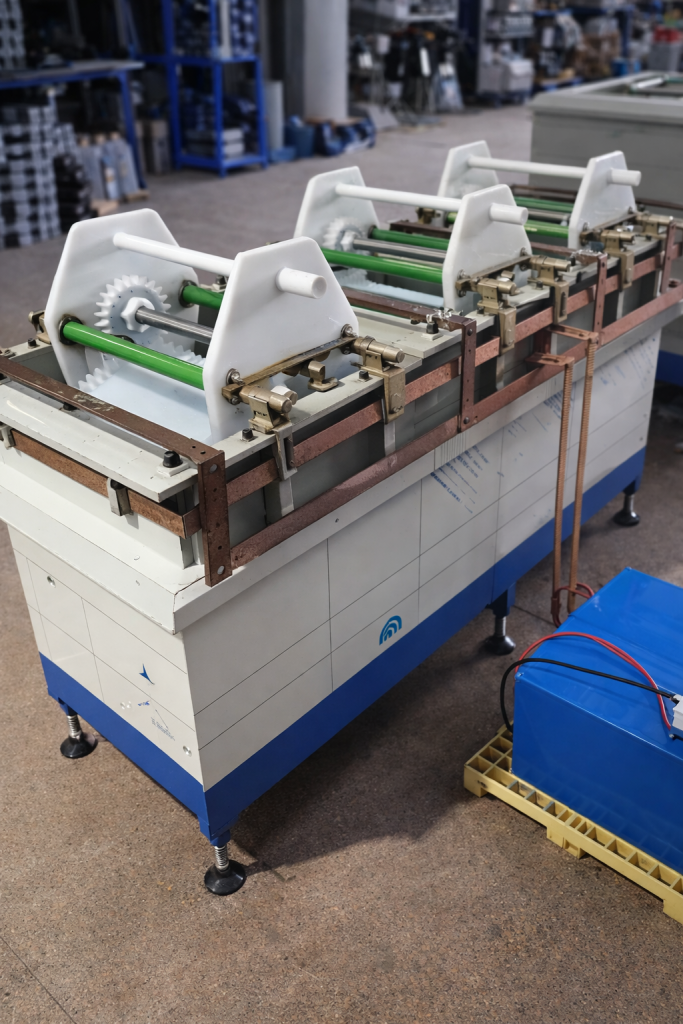

Установка гальванического осаждения

На контактные участки наносится покрытие из никеля и золота. Важны стабильность химии ванн и равномерность осаждения на мелких чипах.

Контроль, сортировка и упаковка

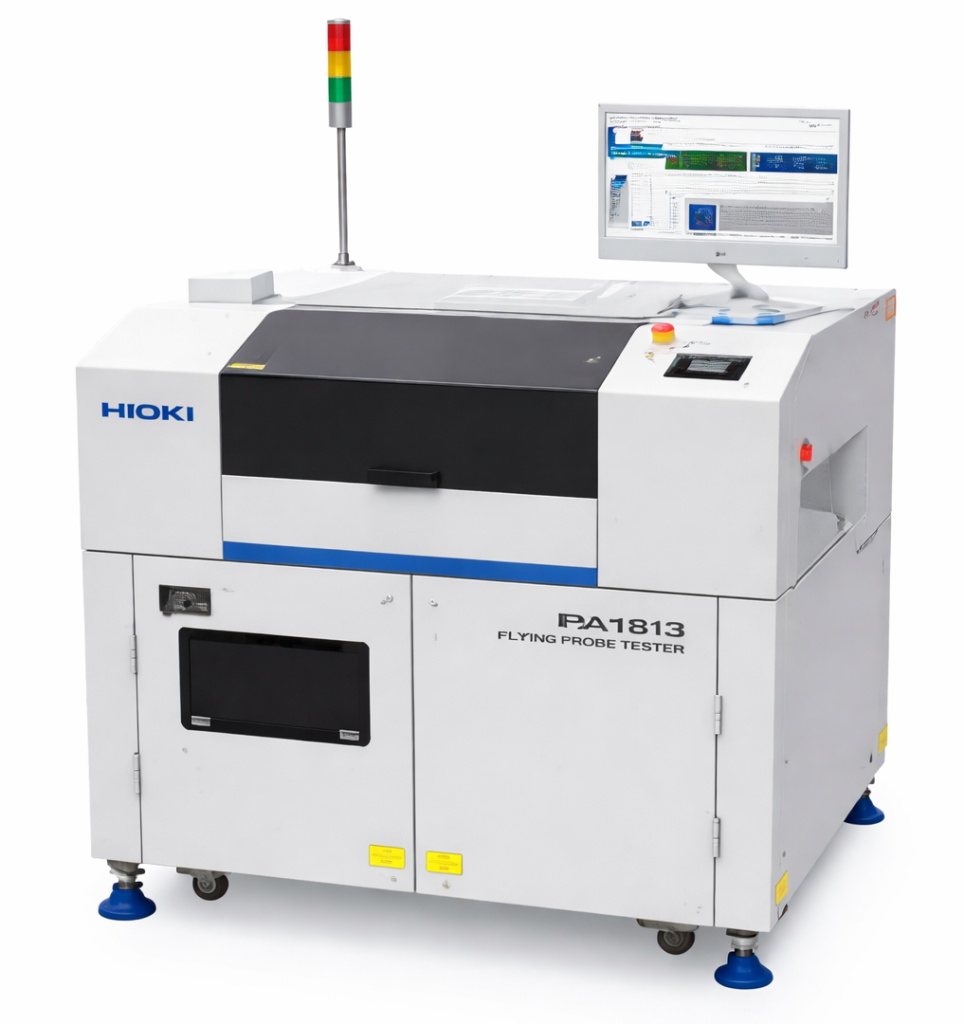

Установка контроля и сортировки чипов по электрическим параметрам

Выполняется автоматизированный оптический и электрический контроль с последующей сортировкой изделий. Точность измерений определяет соответствие продукции заданным характеристикам и фактический выход годных.

Ключевыми технологическими операциями, определяющими стабильность параметров и экономику проекта, являются операции спекания, прецизионной шлифовки и вакуумной металлизации.

Многослойные чип-конденсаторы

Описание решения и конечных устройств

Решение представляет собой промышленную технологическую платформу для серийного производства многослойных керамических чип-конденсаторов на основе BaTiO₃. Производство выстроено как интегрированный технологический цикл: от подготовки керамической массы до термообработки, металлизации и 100 % электрического тестирования. Состав и конфигурация линии обеспечивают стабильность технологического цикла, ограничение разброса параметров и достижение требуемого выхода годных при промышленной загрузке.

Конечное изделие — чип-конденсатор с монолитной многослойной структурой из чередующихся слоёв диэлектрика BaTiO₃ и внутренних никелевых электродов, электрически объединённых через торцевую металлизацию. Внешние выводы формируются системой покрытий Cu/Ni/Sn, обеспечивающих надёжный электрический контакт, защиту от диффузии и коррозии, а также устойчивость паяного соединения. Многослойная структура позволяет получить высокую удельную ёмкость при компактных габаритах корпуса.

Линия рассчитана на выпуск номенклатуры сегмента Class 2, ориентированной на применение в телекоммуникационном оборудовании, промышленной и автомобильной электронике, вычислительных системах и аппаратуре специального назначения. Для этих направлений критичны надёжность при термических и электрических нагрузках, низкие паразитные параметры и предсказуемость характеристик во времени.

Обеспечение многослойными чип-конденсаторами остаётся одним из узких мест в производстве российского оборудования: отечественная база ни по объёму, ни по номенклатуре не закрывает реальную потребность. Предложенная платформа строится на освоении Class 2 как базового сегмента с последующим расширением номенклатуры. Именно эти процессы — литьё тонкой керамики, спекание в контролируемой атмосфере, управление параметрическим разбросом — задают технологический уровень всей продуктовой линейки.

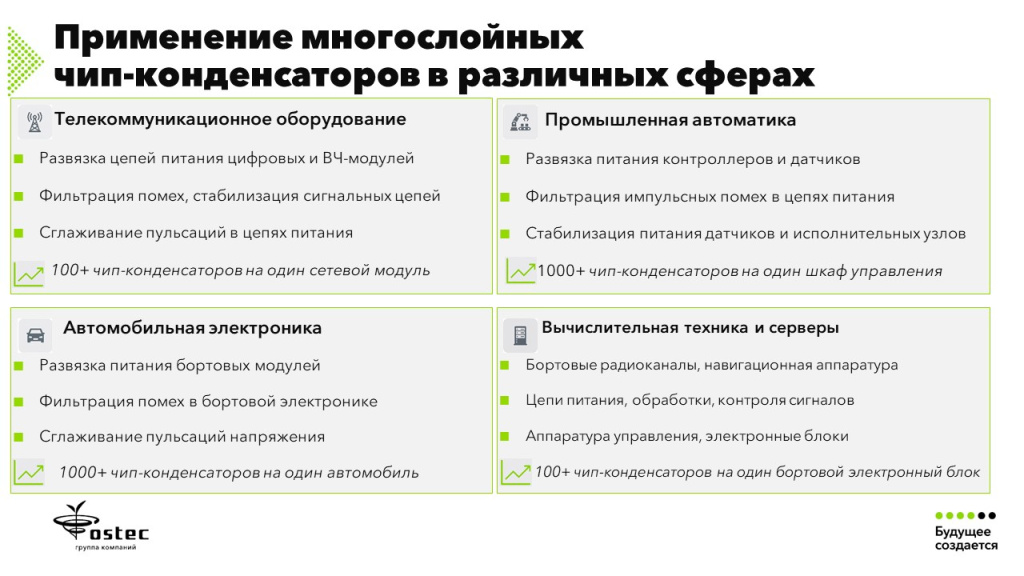

Применение многослойных чип-конденсаторов в различных сферах

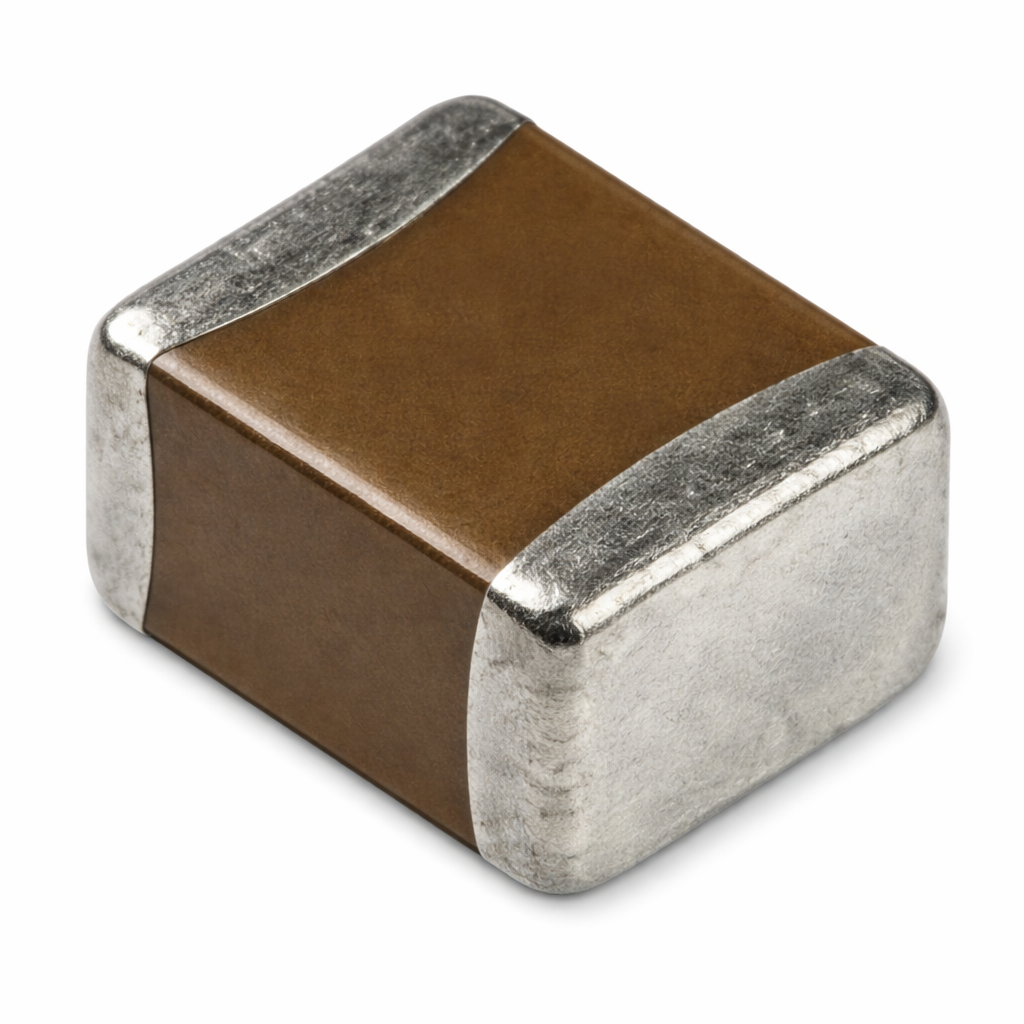

Внешний вид чип-конденсаторов

Общий маршрут производства

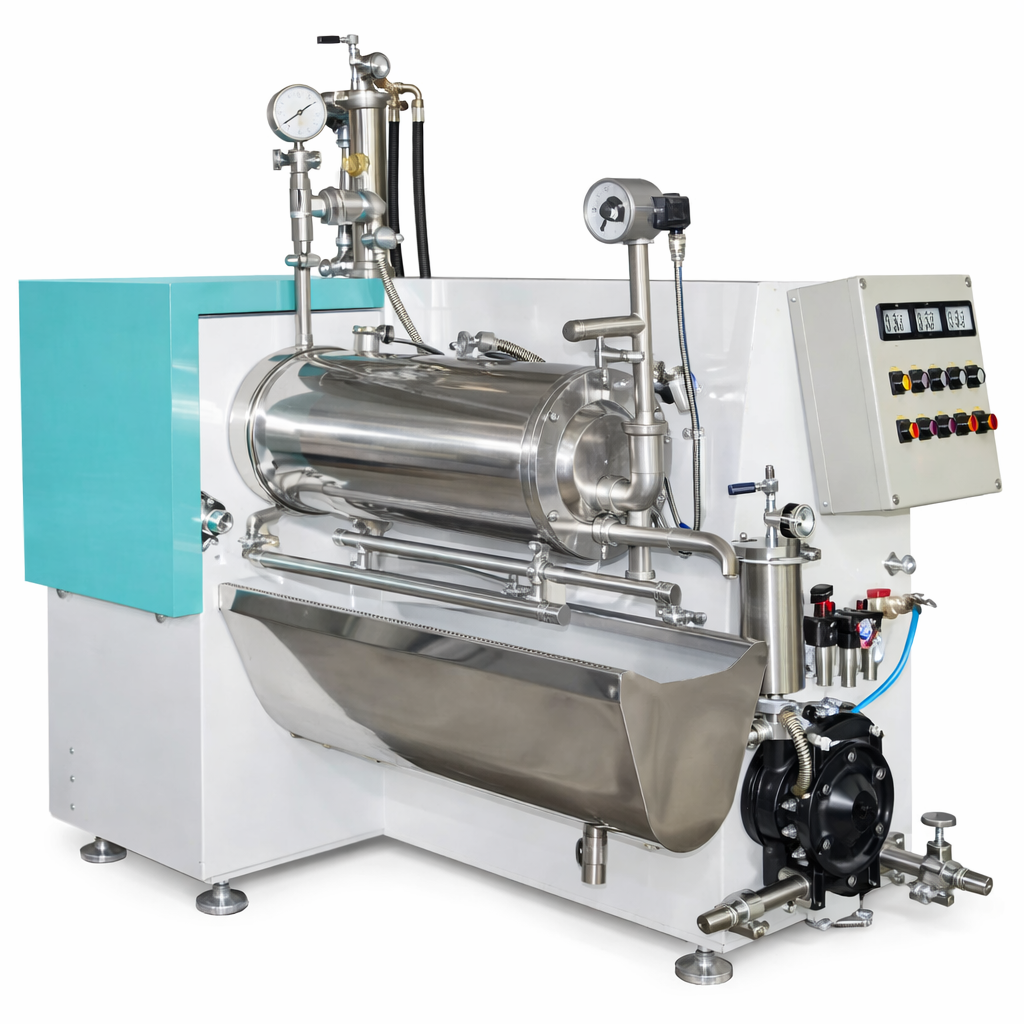

Подготовка суспензии BaTiO₃

Ленточное литьё «зелёной» керамики

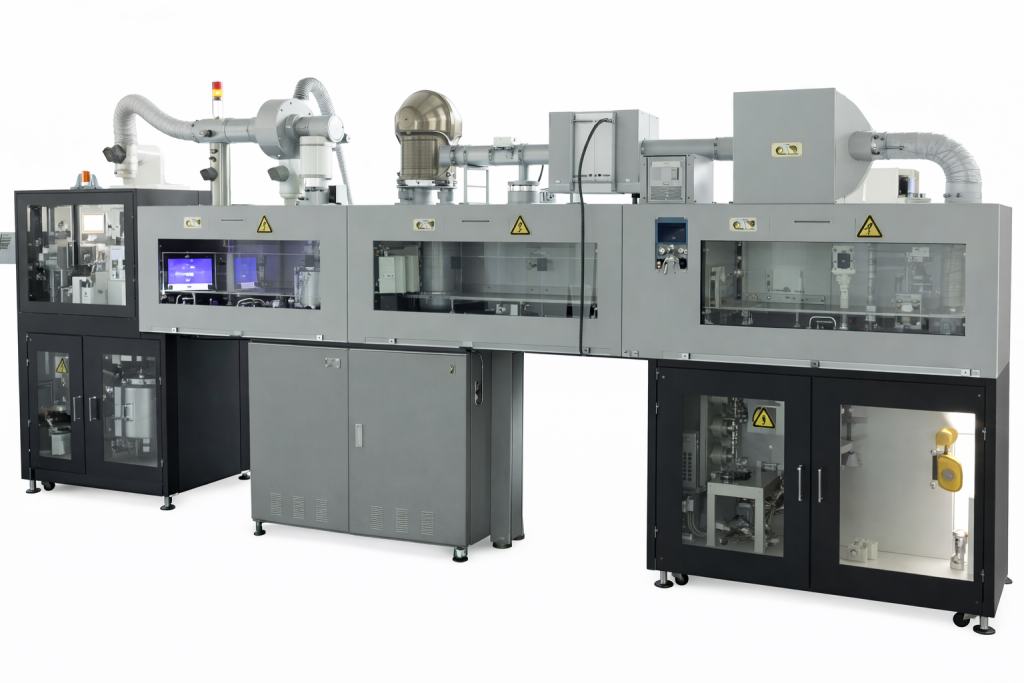

Установка литья ленты

Получение ленты заданной толщины с равномерностью по ширине и длине рулона. Отклонения толщины и режимов сушки напрямую отражаются на ёмкости и выходе годных изделий..

Уплотнение и выравнивание ленты

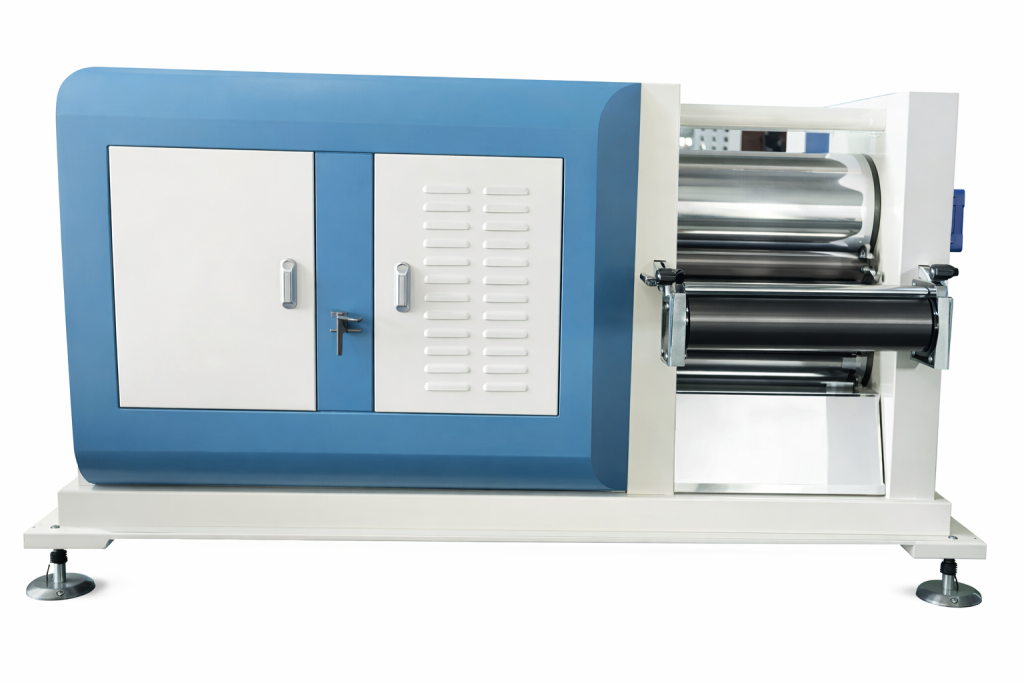

Гидравлический каландр

Каландрирование повышает плотность и однородность структуры, снижая вариабельность усадки при спекании. Неоднородность давления может формировать скрытые дефекты, проявляющиеся при термообработке.

Печать внутренних электродов

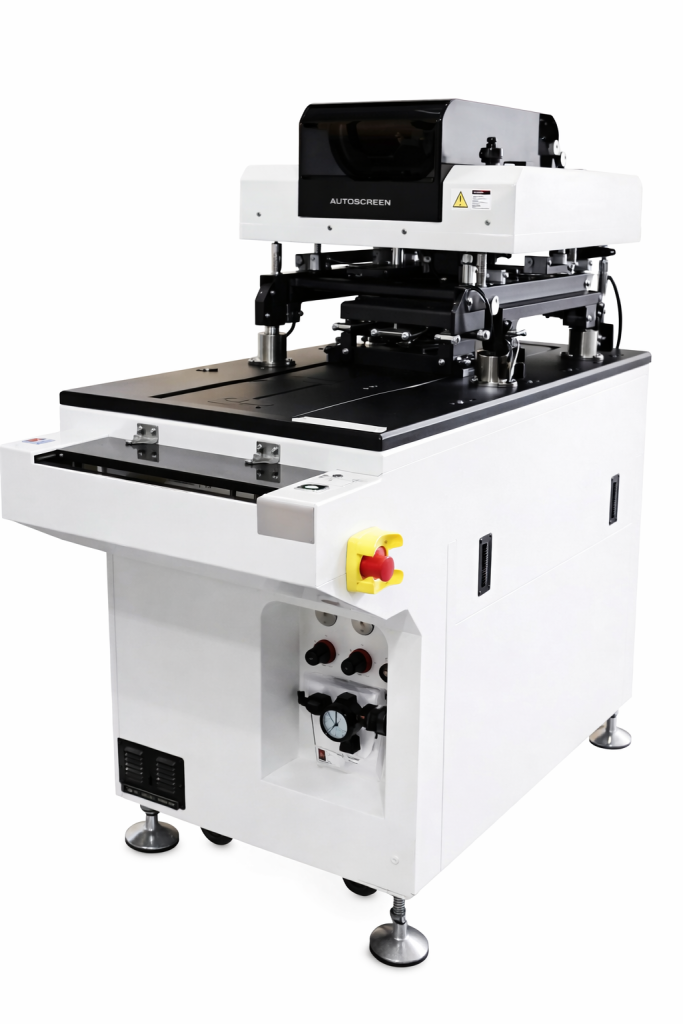

Трафаретный принтер

Наносится никелевая паста с заданной геометрией и изолирующими краевыми зонами. Определяющими параметрами являются точность совмещения, толщина слоя и стабильность пасты; нарушения геометрии или изоляции увеличивают ESR и создают риск межслойных коротких замыканий.

Резка листов и послойная укладка

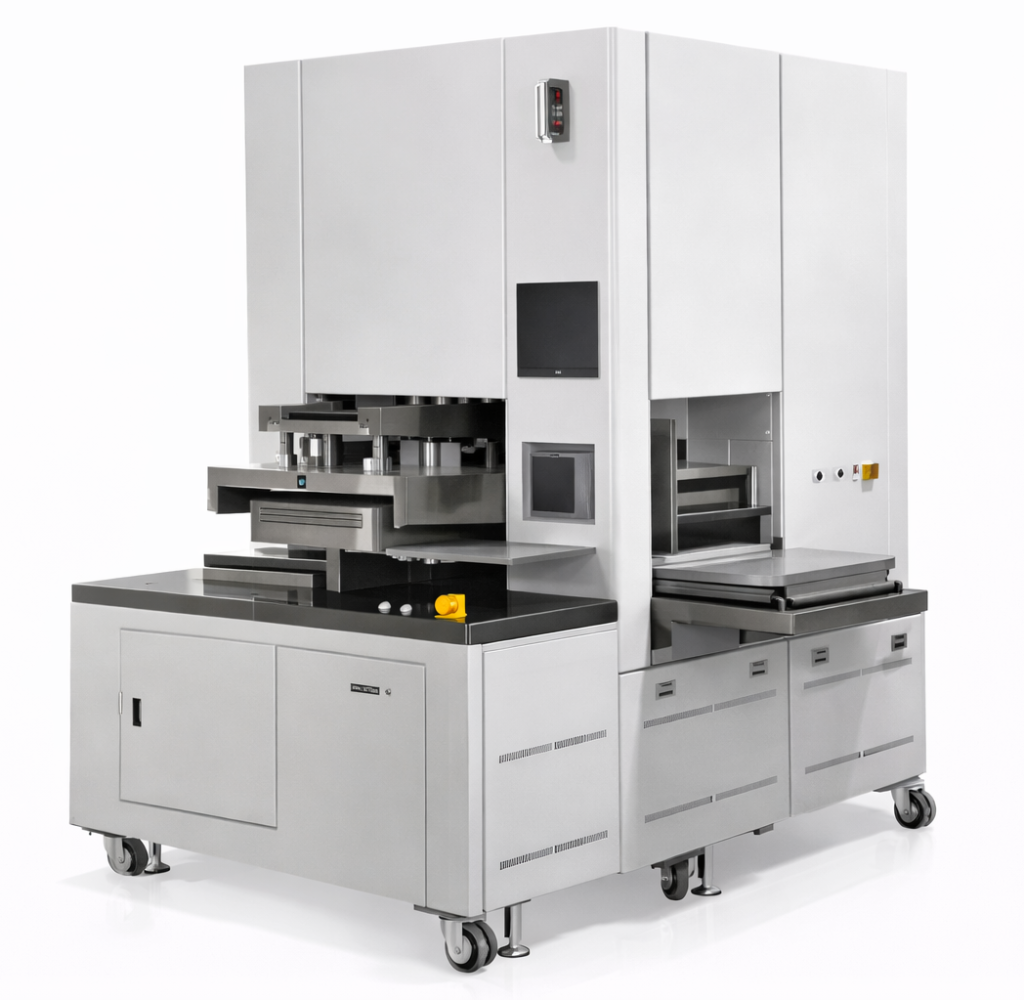

Установка послойной укладки

Формируется многослойный пакет с позиционированием по меткам. Смещение слоёв уменьшает эффективную активную площадь и увеличивает разброс параметров.

Изостатическое ламинирование

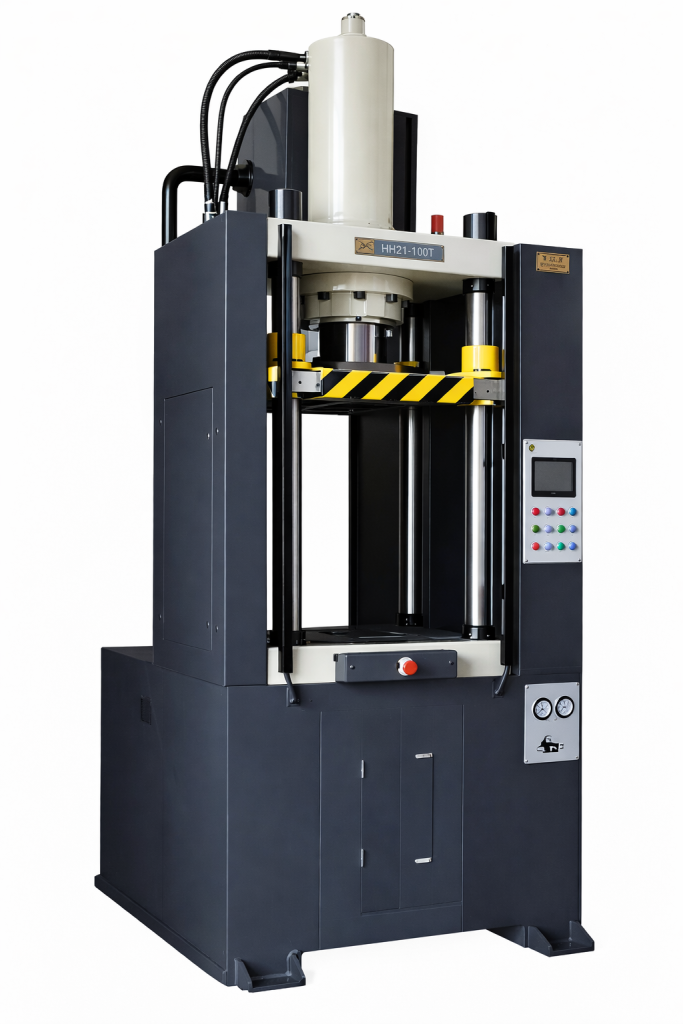

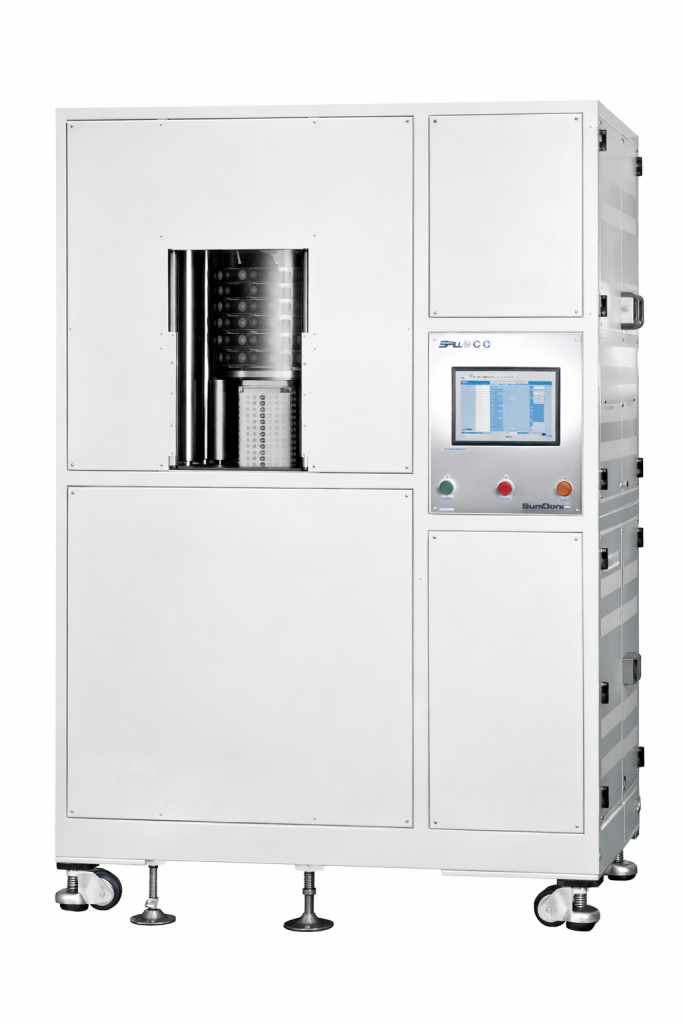

Изостатический пресс

Пакет уплотняется для устранения межслойных пустот и обеспечения равномерного контакта слоёв перед термообработкой. Неравномерность давления способна вызвать расслоение и внутренние дефекты.

Спекание и реокисление в контролируемой атмосфере

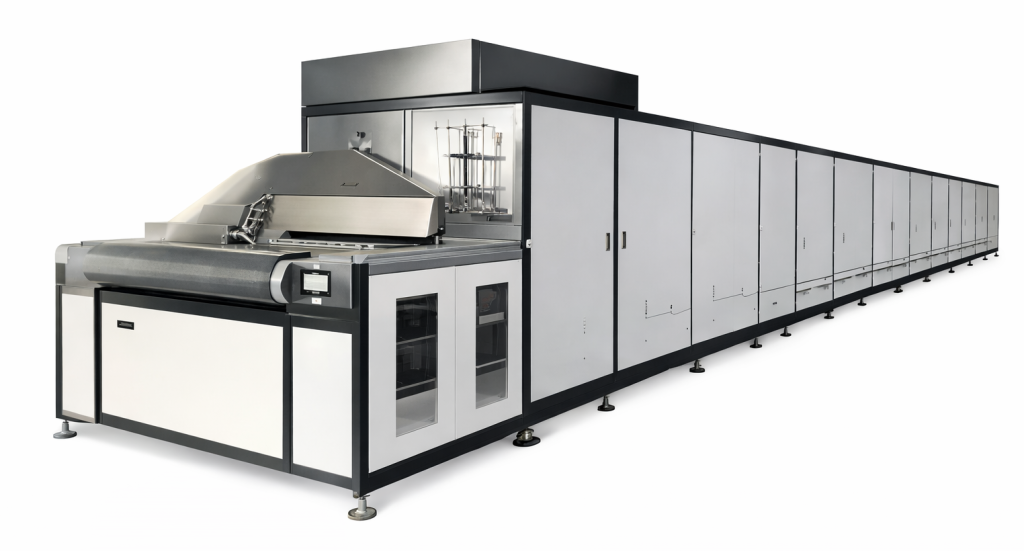

Печь для термической обработки

Высокотемпературное спекание формирует микроструктуру диэлектрика и определяет ключевые электрические характеристики в условиях восстановительной атмосферы. Температурный профиль, состав газовой среды и контроль усадки задают уровень сопротивления изоляции, потерь и общего разброса параметров.

Резка спечённых блоков на чипы

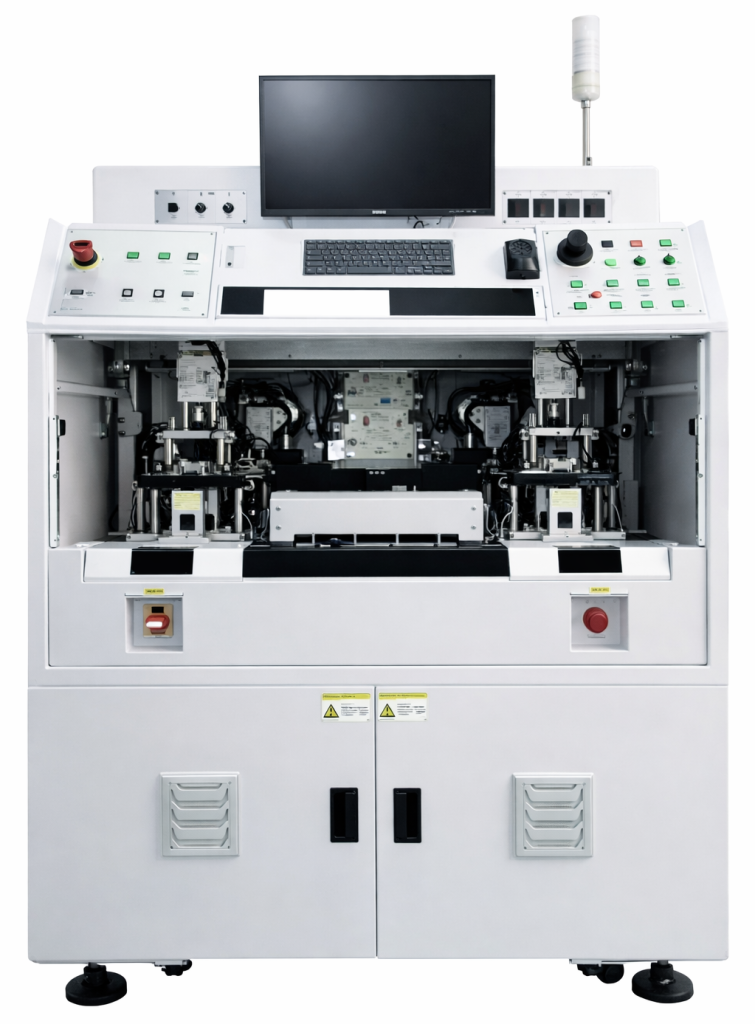

Установка резки блоков

Блоки режутся на чипы с заданной геометрией. Ключевая задача – минимизация сколов и микротрещин, которые снижают механическую надёжность и ухудшают качество последующей металлизации.

Формирование внешних выводов и финишных покрытий

Установка нанесения торцевой пасты

Гальваническая линия

На торцах формируются барьерный слой Ni и финишное покрытие Sn, выполняющие функции диффузионной защиты и обеспечения требуемых характеристик при пайке. Критично выдерживать толщину и равномерность осаждения, поскольку отклонения приводят к росту контактного сопротивления и снижению долговечности соединения.

Автоматизированный электрический контроль, сортировка и упаковка

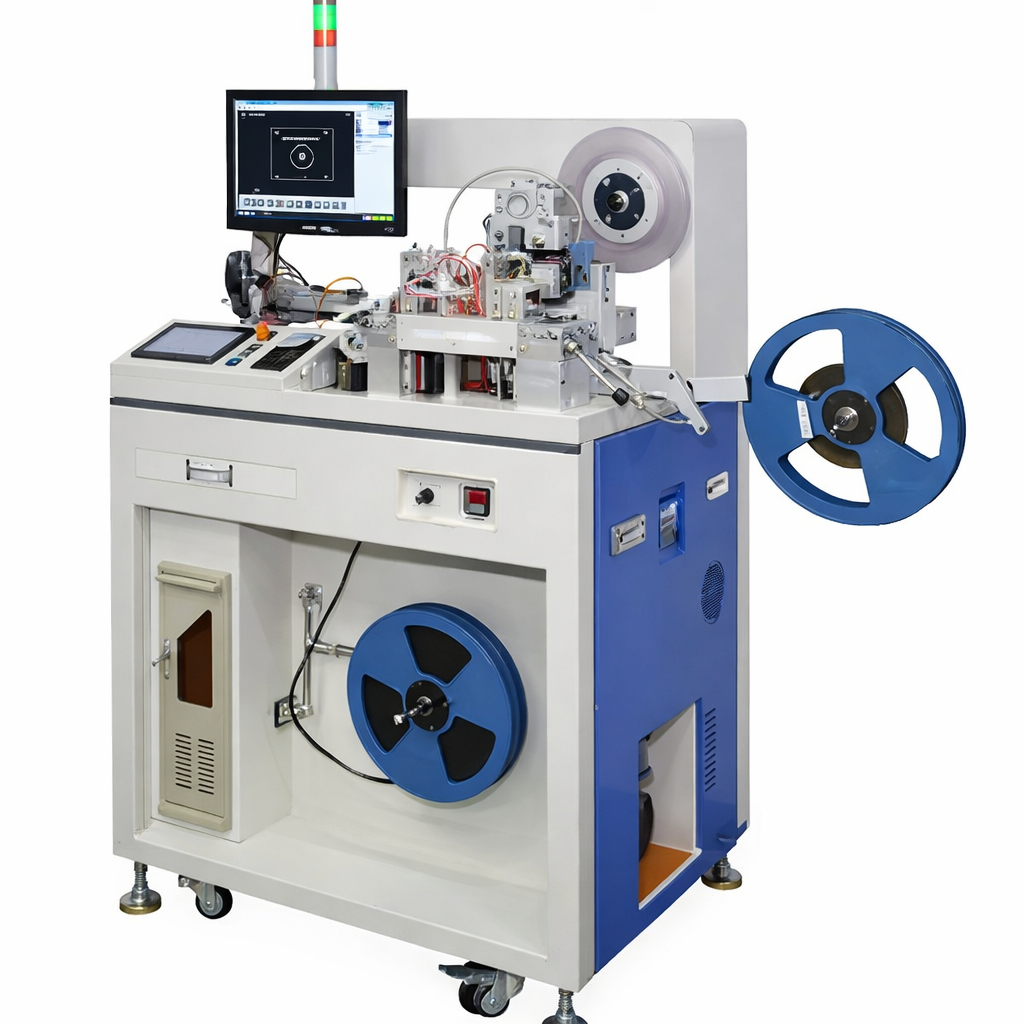

Автоматическая установка упаковки SMD-компонентов в ленту

Выполняется 100 % измерение электрических параметров с классификацией изделий по установленным допускам и формированием поставочных партий, после чего осуществляется упаковка в ленту-носитель. Ключевыми являются метрологическая прослеживаемость измерений и стабильность контактирования при высокой производительности.

Критическими технологическими операциями, определяющими разброс параметров, уровень выхода годных и экономику проекта, являются печать внутренних электродов, формирование многослойной структуры (укладка и ламинирование) и спекание в контролируемой атмосфере.
