Решение представляет собой технологическую платформу для производства интегральных микросхем на основе комплементарной структуры металл-оксид-полупроводник. Элементы формируются методами фотолитографии, ионной имплантации, травления и осаждения тонких пленок. Выбор техпроцесса осуществляется с учётом требуемого быстродействия, энергопотребления и плотности компоновки транзисторов.
КМОП-микросхема выполнена в виде многослойной структуры на кремниевой подложке, включающей сформированные карманы, изолированные активные области, транзисторы с поликремниевым затвором и многоуровневую систему металлических межсоединений. Литографические процессы обеспечивают формирование затворов, истоков и стоков, а также высокую плотность их размещения (вплоть до миллиардов транзисторов на кристалл). При необходимости в единый техпроцесс интегрируются аналоговые блоки, сенсоры или силовые ключи.
Принцип работы основан на управлении током в канале транзистора с помощью электрического поля, прикладываемого к затвору. Комплементарная пара n- и p-канальных транзисторов позволяет создавать логические элементы, потребляющие энергию только в момент переключения. Такой подход обеспечивает низкое статическое энергопотребление, высокую помехоустойчивость и возможность создания сверхбольших интегральных схем.
КМОП-микросхемы предназначены для обработки информации, хранения данных, преобразования сигналов и управления устройствами. Области применения включают вычислительную технику (процессоры, память), потребительскую электронику (смартфоны, датчики камер), телекоммуникации (радиочастотные блоки), автомобильную электронику, медицинскую диагностику и специальные применения (космическая и радиационно-стойкая электроника). Конструкцию и материалы выбирают с учётом требований к тактовой частоте, энергопотреблению, надёжности и условиям эксплуатации (температурный диапазон, радиация).
Примеры конечных изделий
|
Отрасль |
Типовые конечные изделия |
Краткое описание применения |
|
Потребительская электроника |
- Смартфоны, планшеты, ноутбуки |
КМОП-матрицы используются в камерах для фото- и видеосъемки. Микропроцессоры и микроконтроллеры на основе КМОП являются "мозгом" всех этих устройств. |
|
Автомобильная промышленность |
- Системы помощи водителю (ADAS) и камеры кругового обзора |
КМОП-датчики изображения служат "глазами" систем безопасности и автопилота. Также применяются в силовой электронике и системах управления. |
|
Промышленность и робототехника |
- Системы машинного зрения для контроля качества |
Обеспечивают автоматизацию производственных процессов, точное позиционирование и удаленный мониторинг. |
|
Системы безопасности и наблюдения |
- Камеры видеонаблюдения (в том числе для критически важной инфраструктуры) |
Благодаря высокой чувствительности и работе в широком спектральном диапазоне (включая ночную съемку). |
|
Медицина и наука |
- Медицинские приборы и диагностическое оборудование |
Позволяют создавать высокочувствительные и миниатюрные устройства для точной диагностики и научных исследований. |
|
Телекоммуникации и связь |
- Микросхемы для 5G-инфраструктуры и беспроводной связи (RF CMOS) |
Используются для обработки радиочастотных сигналов, обеспечивая высокую скорость передачи данных при низком энергопотреблении. |
|
Специальные и космические применения |
- Специальные ТВ-системы, в том числе для Арктической зоны |
КМОП-компоненты разрабатываются с повышенной надежностью и устойчивостью к экстремальным температурам и излучению. |
Внешний вид кремниевой пластины, топологии и МОП-транзистора

Участок фотолитографии/Формирование топологии: - карманы (n-well/p-well); - активные области (изоляция STI); - затворы (поликремний); - контактные окна слои металлизации

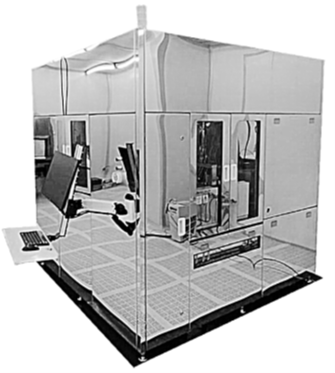

Автоматическая установка обработки фоторезиста

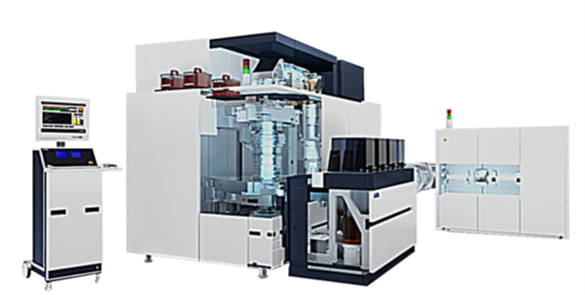

Система проекционной литографии

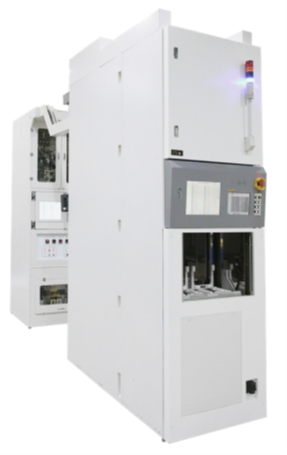

Вертикальная трубная печь

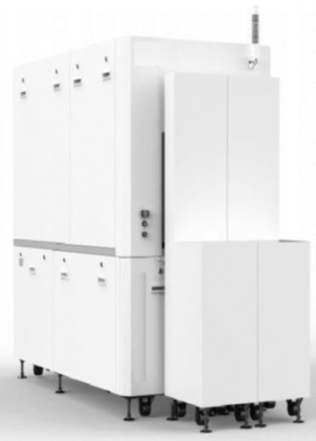

Печь RTP
Участок плазмохимического травления: Формирование изоляционных канавок/Формирование поликремниевых затворов/Травление контактных окон/Формирование межсоединений в диэлектрике/Удаление фоторезиста и полимерных остатков в плазме

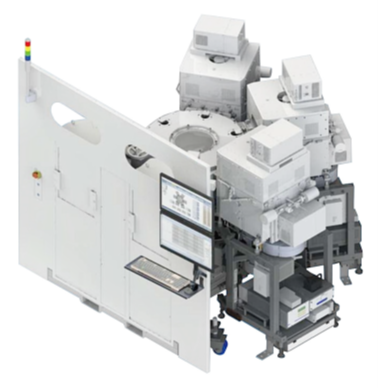

Установка плазмохимического травления полупроводников, диэлектриков, металлов

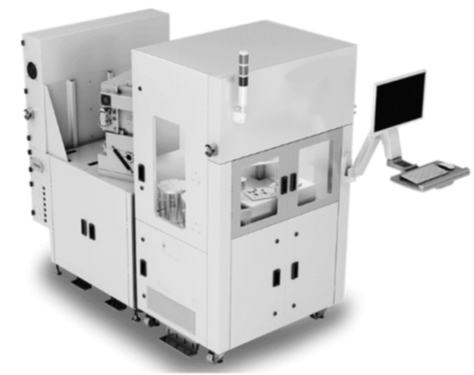

Установка плазменной очистки
Участок химической обработки: Удаление фоторезиста после литографии/Очистка пластин перед термическими процессами (RCA-очистка)/Травление оксида и нитрида на некритичных операциях/Удаление остатков после плазмохимического травления

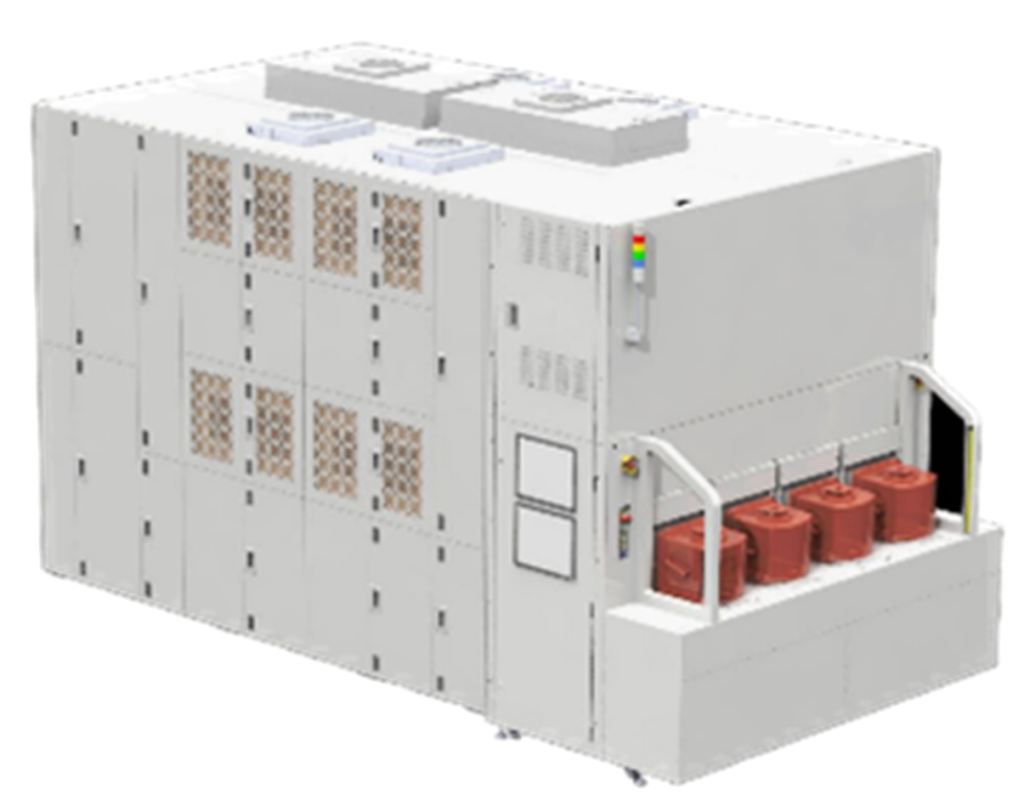

Системы химической обработки по одной пластине

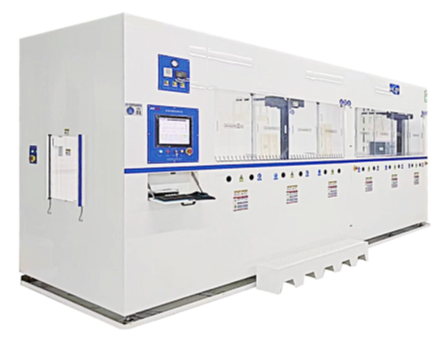

Системы групповой химической обработки
Процессы травления на участке являются изотропными — материал удаляется равномерно во всех направлениях, поэтому участок не используется для формирования критических размеров. Основное назначение — удаление фоторезиста, очистка поверхности от органических и металлических загрязнений, удаление технологических слоев на этапах, где точность профиля не критична.

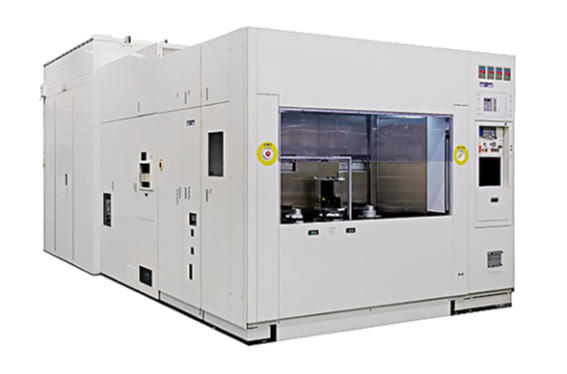

Участок ионной имплантации: Формирование карманов/Регулировка порогового напряжения транзисторов/Создание областей истока и стока/Специальные легирующие операции

В состав участка входят установки, которые генерируют пучок ионов легирующих элементов (бора, фосфора, мышьяка), разгоняют их до высоких энергий и направляют на поверхность пластины. Ионы внедряются в кристаллическую решетку кремния на заданную глубину, определяемую энергией пучка. Доза легирования контролируется временем имплантации и током пучка. После имплантации кристаллическая структура частично разрушается, поэтому пластины направляются на термический отжиг.
Участок осаждения тонких пленок (CVD/PVD): Осаждение поликремния/Осаждение диэлектриков/Напыление металлов/Формирование барьерных слоев

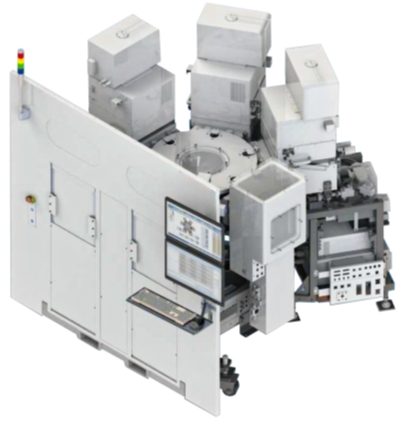

Установка плазмохимического осаждения (CVD)

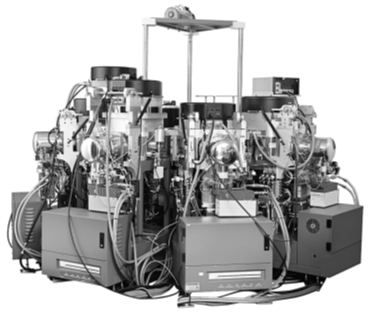

Система магнетронного распыления (PVD)
Происходит наращивание слоев материалов поверх пластины. В установках CVD газообразные реагенты вступают в химическую реакцию вблизи нагретой поверхности пластины, осаждая твердую пленку. PVD-методы основаны на распылении мишени ионами плазмы и осаждении распыленных атомов на пластину.

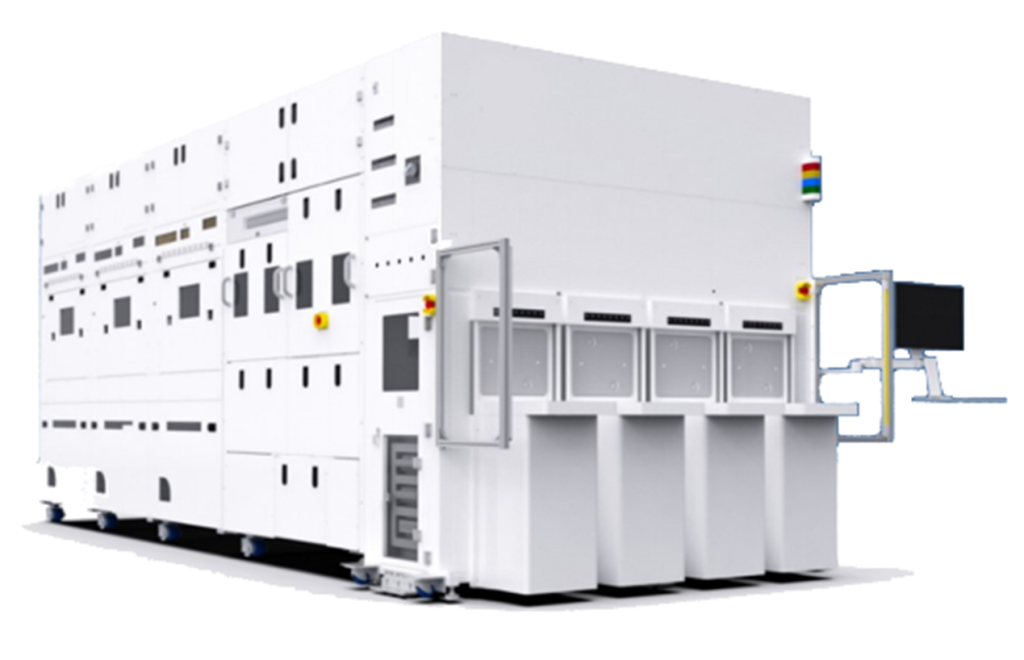

Участок химико-механической планаризации: Выравнивание поверхности после заполнения изоляционных канавок/Планаризация межслойных диэлектриков

Пластина прижимается лицевой стороной к вращающемуся полировальному кругу (подушке) в присутствии химически активной абразивной суспензии. Процесс сочетает химическое воздействие (размягчение материала реагентами) и механическое удаление абразивными частицами. После полировки обязательна тщательная очистка от остатков абразива и продуктов реакции.

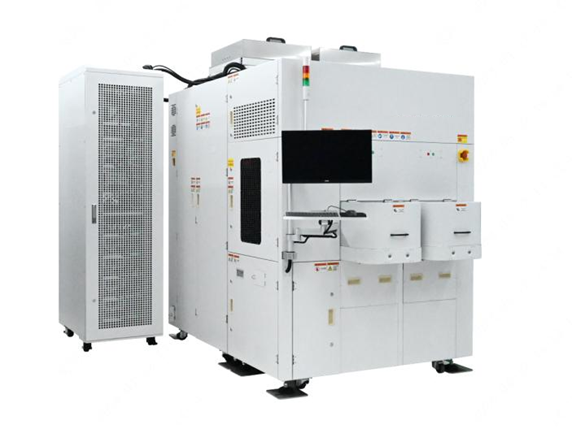

Участок метрологии: Оптическая инспекция поверхности для выявления дефектов/Измерение толщин нанесенных пленок/Контроль критических размеров сформированных структур/Измерение профиля травления и осаждения

Участок контроля пронизывает все производство — измерения проводятся после критических операций для оперативного выявления брака. Оптические методы позволяют быстро обнаруживать крупные дефекты (царапины, загрязнения). Эллипсометрия и рефлектометрия используются для бесконтактного измерения толщины и оптических свойств пленок. CD-SEM обеспечивает нанометровую точность измерения размеров.
