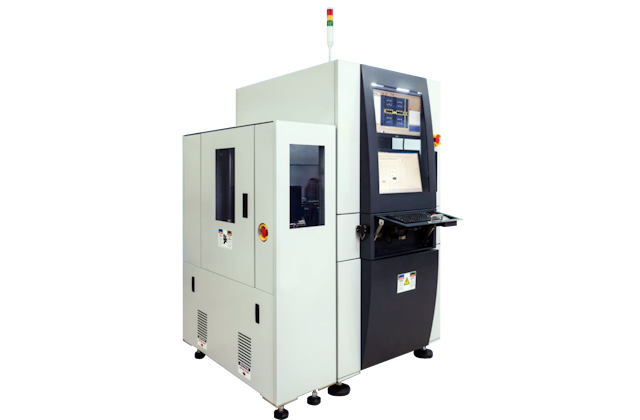

Установка автоматической оптической инспекции пластин WAOI-300

ООО «Остек-ЭК»
Молдавская ул., д. 5, стр. 2, г. Москва, Россия, 121467
Тел.: +7 (495) 788-44-44, факс: +7 (495) 788-44-42,
www.ostec-group.ru, info@ostec-group.ru
ИНН 7731481077, КПП 773101001,
ОГРН 5147746189070, ОКПО 17182643

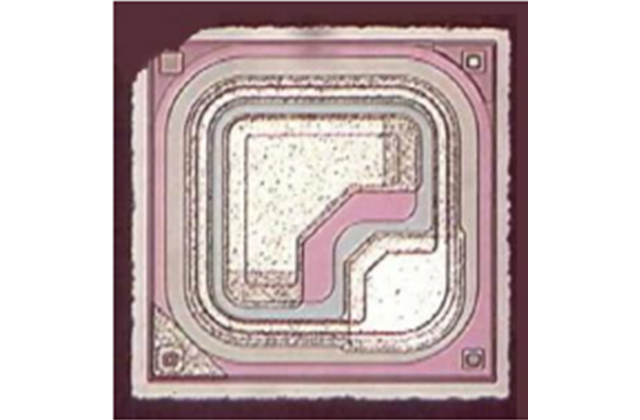

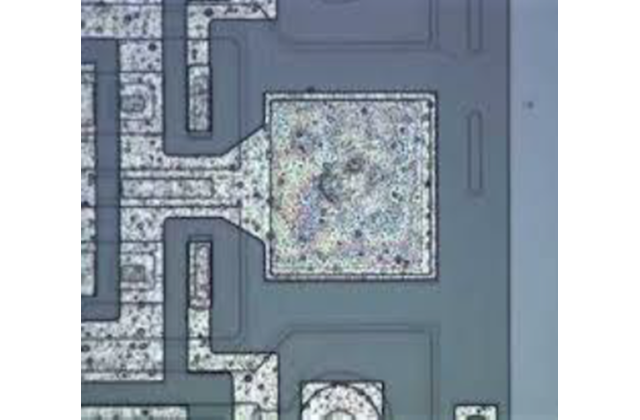

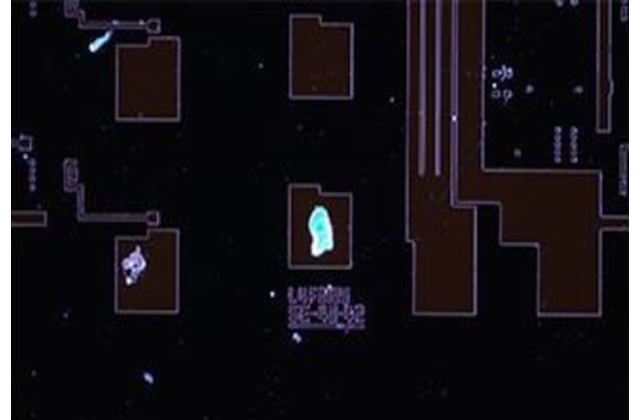

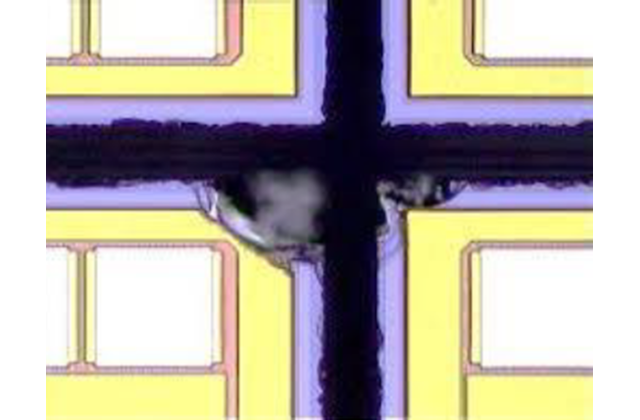

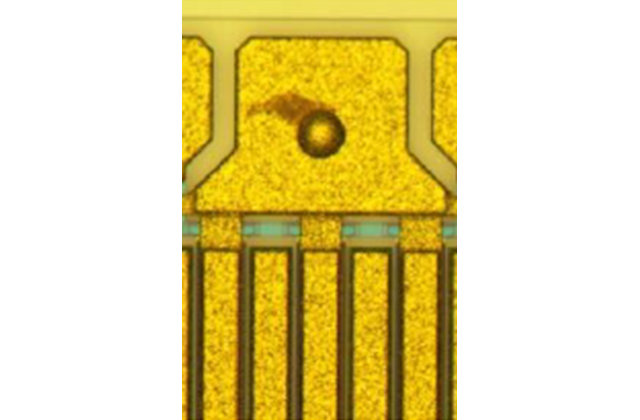

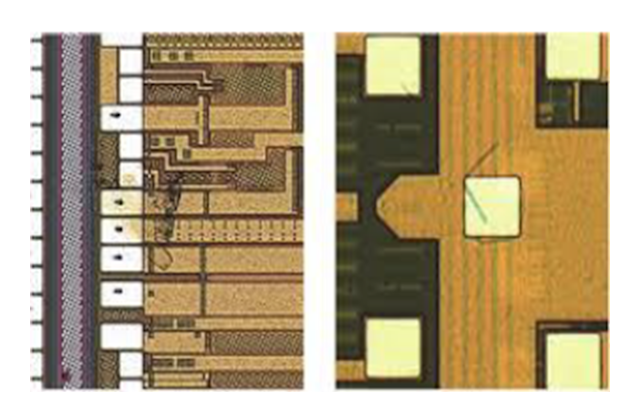

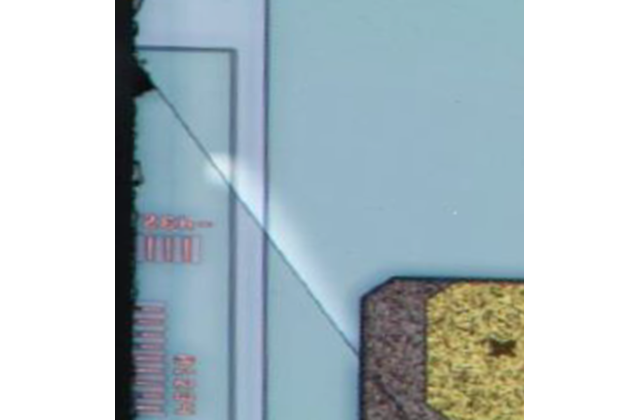

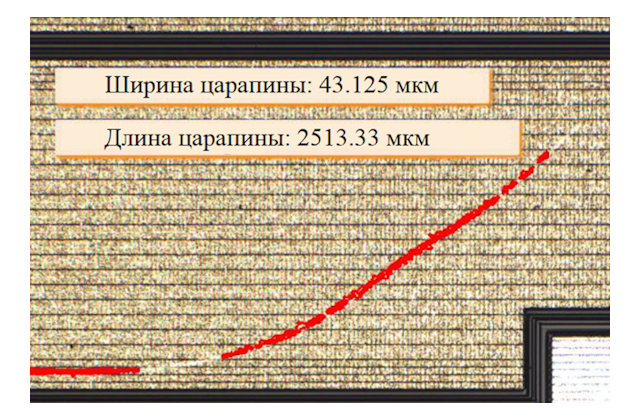

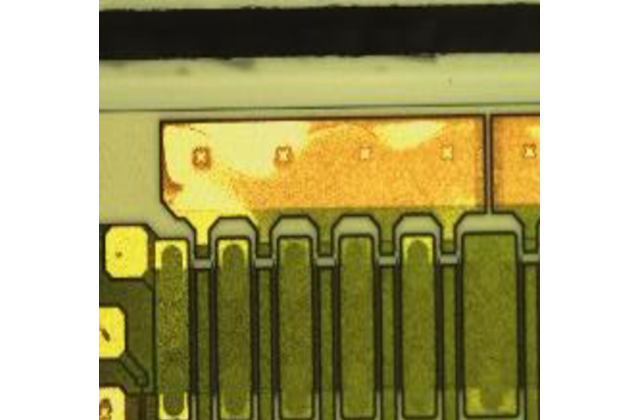

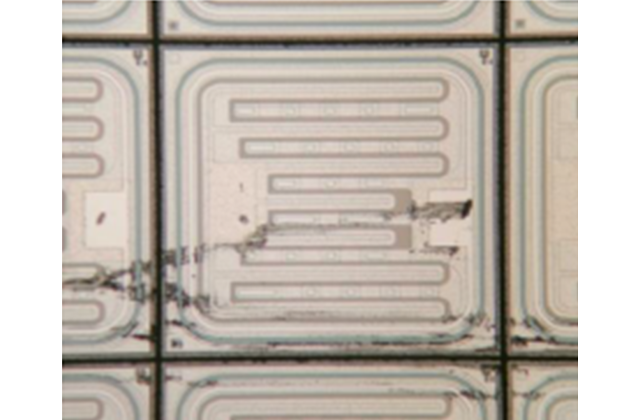

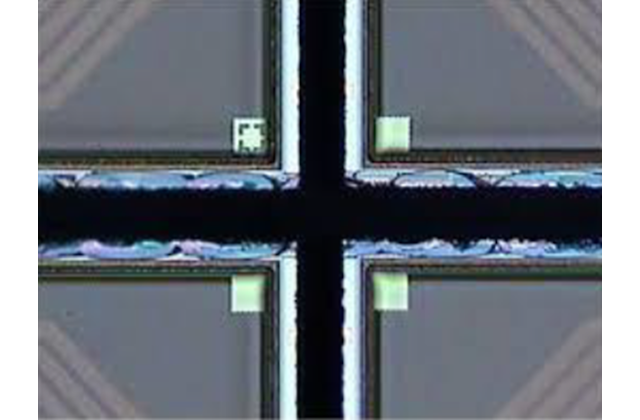

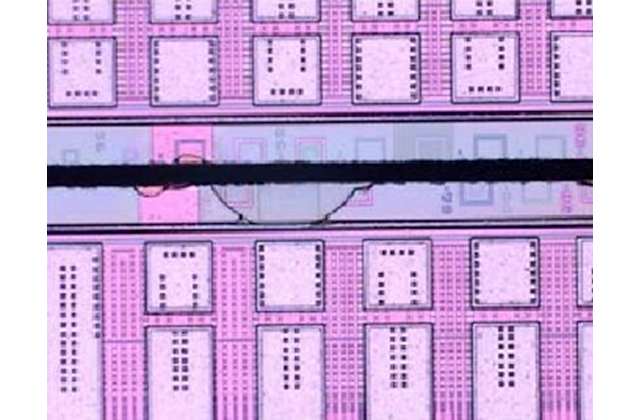

Установка автоматической оптической инспекции пластин WAOI-300 Загрязнения на поверхности Загрязнения на поверхности Остатки полимеров на поверхности при темнопольном освещении Посторонние материалы Оксидация (изменение цвета поверхности) Трещина на структурах Царапина на поверхности Отслоения Дефекты контактных площадок Сколы после резки. Краевые сколы Сколы после резки. Угловые сколы Сколы после резки. Угловые сколы
Добавить в лист запросов запросить в один клик Заказать звонок
Печать/PDF

WAOI-300 — система автоматической оптической инспекции поверхности пластин. Позволяет создавать карту пластины с классификацией групп обнаруженных дефектов. Возможна работа со стандартными пластинами и пластинами после резки. Имеет как полуавтоматическое исполнение с ручной загрузкой пластин, так и полностью автоматическое. Подходит для опытного и мелкосерийного производства.

Особенности

  • Возможность автоматизации с кассетной загрузкой и выгрузкой
  • Автоматическая система фокусировки
  • Автоматическое выравнивание пластин
  • Обработка пластин диаметром до 300 мм
  • Модуль камер высокого разрешения с системой автоматической смены объективов
  • Автоматический поиск и классификация дефектов
  • Возможность работы в светлом и темном полях
  • Инструмент фильтрации изображений (изменение цвета)
  • Автоматическое определение поверхностных дефектов по порогу интенсивности и по сравнению с обученными моделями
  • Возможность инспекции обратной стороны пластины
  • Совмещение стандартных алгоритмов и алгоритмов машинного обучения
  • Модуль считывания кодов и маркировки

Размер пластин

До 200 / 300 мм

Увеличение объектива

  • 2x
  • 5x
  • 10х

Разрешение

  • 1,25 мкм
  • 0,5 мкм
  • 0,25 мкм

Минимальный размер дефекта для автоматического детектирования

  • 7 мкм
  • 3 мкм
  • 1,5 мкм

Освещение

  • Светлое поле
  • Темное поле

Производительность

10 пластин/час при увеличении 2x

Отображение дефектов

Создание карты дефектов (mapping)

Данные для проектирования

Габариты установки (Ш × Д × В)

2 200 × 1 400 × 2 150 мм

Масса

2 200 кг

Требования к подключению

220 В, 50 Гц, 13 А

Сжатый воздух
