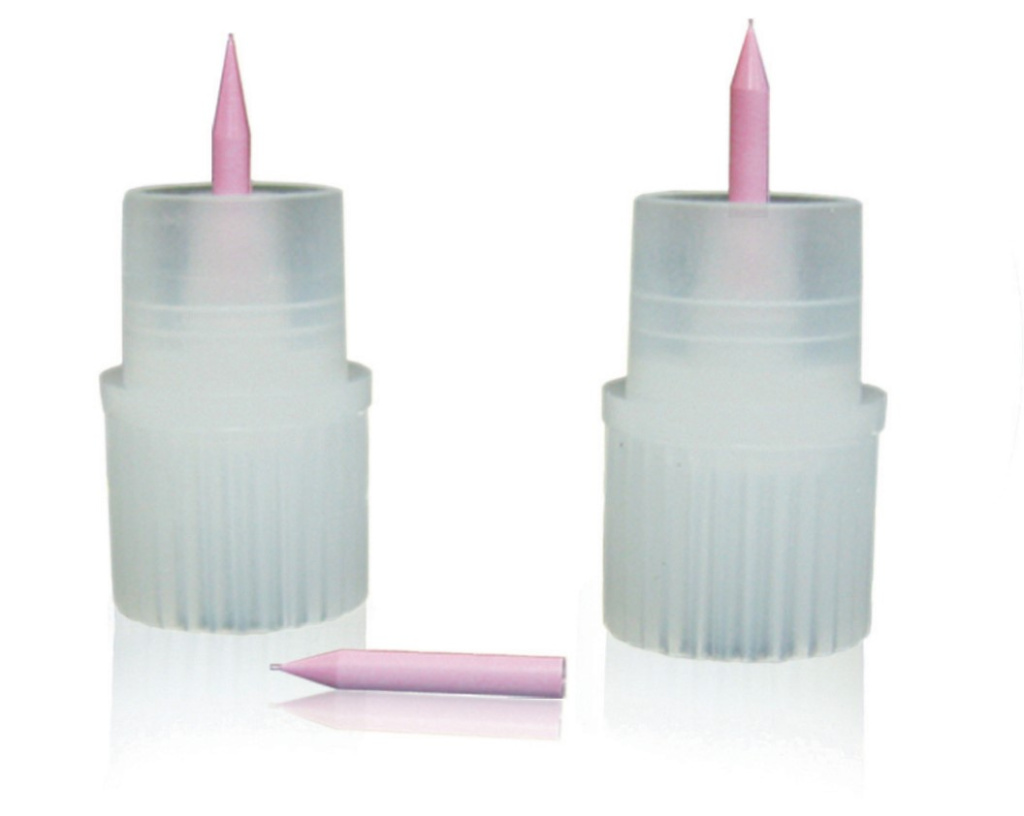

Инструмент для шариковой микросварки (capillary)

Капилляры используются для разварки выводов золотой проволокой (в некоторых случаях медной проволокой) методом шарик-клин

Рекомендации при выборе инструмента для шариковой микросварки:

• Размер шарика приблизительно равен 2-3 диаметрам проволоки, 1,5 диаметра проволоки при разварке инструментом с мелким шагом и 3 -4 диаметра проволоки при разварки на больших контактных площадках.
• Размер сварного соединения не должен превышать ¾ от площади контактной площадки, это примерно от 2,5 до 5 диаметров проволоки, в зависимости от геометрии и направления движения капилляра во время сварки.
• Высота петли зависит от диаметра проволоки и расстояния между сварными точками, при этом минимальная высота должна быть не меньше 2х диаметров проволоки.
• Длина петли должна быть менее 100 диаметров проволоки. Однако в некоторых случаях длина перемычки может быть более 5мм, при условии, что разварщик может исключить касания проволоки с кристаллом из-за вертикального провисания проволоки и касания между перемычками из-за горизонтального покачивания
