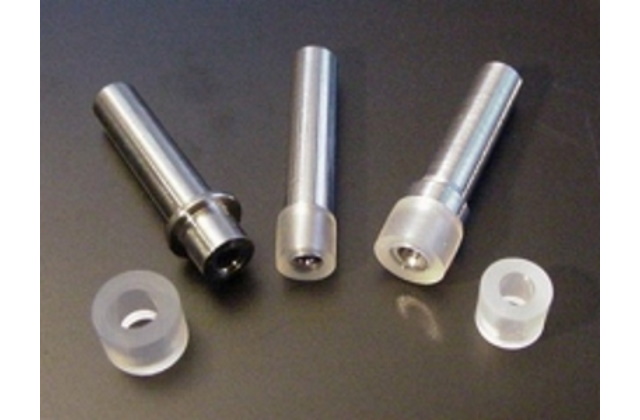

Вакуумный инструмент с захватом за лицевую поверхность (Flat Face Pick Up Tools)

Вакуумные инструменты (Flat Face Pick Up Tools) предназначены для монтажа кристаллов, захват которых осуществляется за лицевую поверхность компонента. Инструменты универсальны и могут использоваться для кристаллов различной формы и размеров, а также позволяют избежать сколов по краям кристалла.

Необходимая информация для подбора инструмента

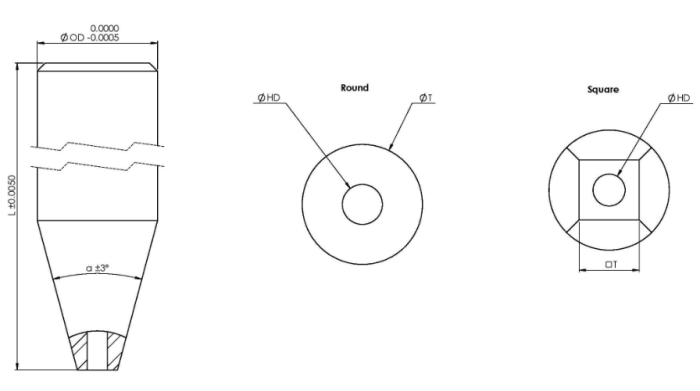

Расшифровка геометрии:

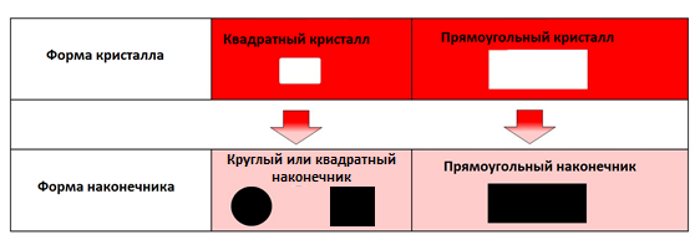

В зависимости от задачи используются различные формы наконечников:

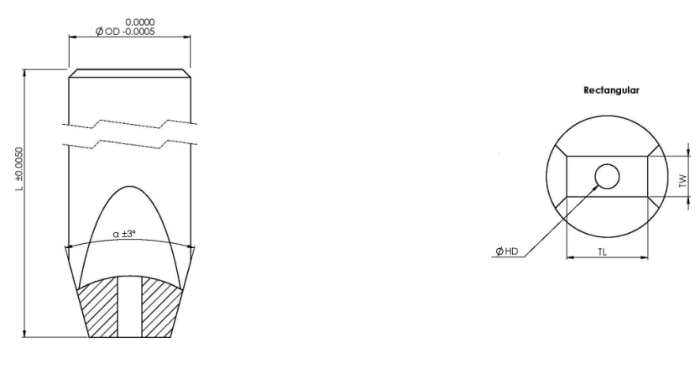

Прямоугольный наконечник

• Длина кристалла (DL) * Ширина кристалла (WL)* Толщина кристалла (TL)
• Тип монтажа кристалла (клеевая основа, эвтектическая пайка, термокомпрессия, нагрев и ультразвук и т.д.)
• Вид места извлечения кристалла (из ячеек упаковки Waffle pack, вакуумное извлечение из гелевой упаковки GelPack, с пластины и т.д.)
• Требуемый диаметр стержня захватывающего инструмента
• Выбор материала инструмента
Керамика: оксид алюминия (Al3O2), диоксид циркония (ZrO2)
Карбиды: карбид вольфрама
Пластик: Vespel, Delrin, PEEK, PEEK ESD, POM-H, Torlon и другие
Металлы: нержавеющая сталь, быстрорежущая сталь, латунь, медь, алюминий

• Марка и модель системы монтажа кристаллов
• Требуемая длина стержня захватывающего инструмента
