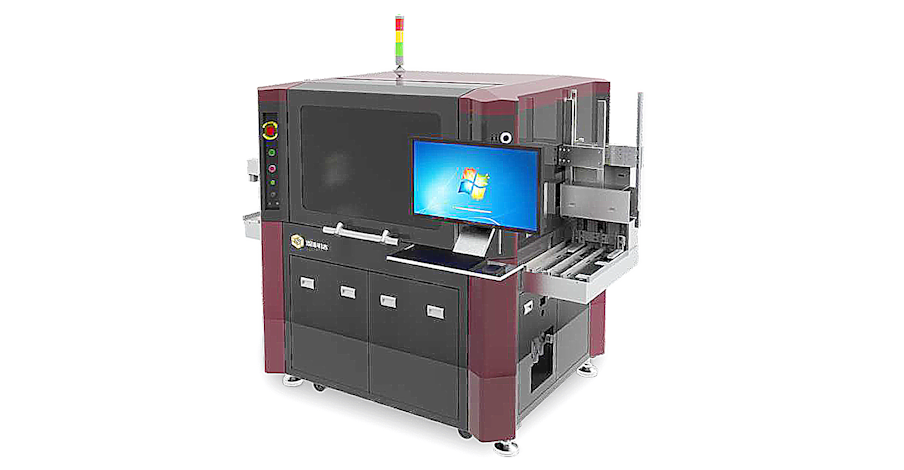

Высокопроизводительное решение для монтажа кристаллов

Параметр

Значение

Типы монтажа

Адгезив/паста (до 2 дозаторов), преформы припоя

Основные области применения

CoS

Точность монтажа

25 мкм

Время монтажа

До 15 000 операций в час

Загрузка/выгрузка материалов и подложек

Автоматическая

Рабочая зона

Эффективный ход головы над зоной размещения подложек – 100 х 150 мм

Ход монтажной головы по θ

360°, разрешение хода 2°

Минимальный размер кристалла

0,25 х 0,25 мм

Усилие монтажа

20-250 г (~10 % от значения, программно)

Смена инструмента монтажа

Ручная

Типы размещения кристаллов

150/200/300 мм стол для пластин, на рамках или пяльцах

Камера технического зрения

1280 x 1024 пк

16 х 16 мм

Модуль дозирования адгезива

Метод подачи материала: пневматический

Типы траекторий дозирования: линия, дуга
