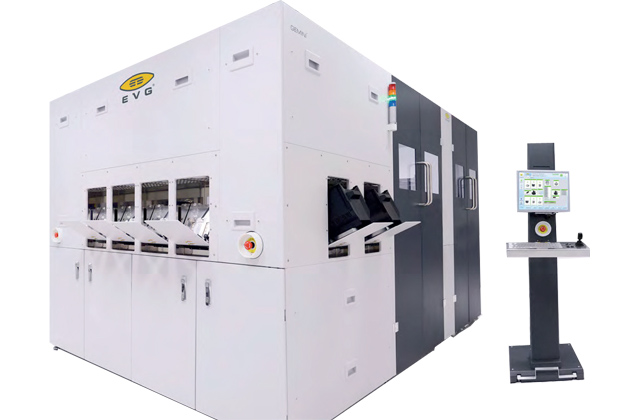

Система GEMINI® от EVG представляет собой автоматизированную систему по сварке пластин, разработанную для систем обработки различных подложек, которая использует отработанную технологию от лидера рынка в области сварки пластин.
В эту систему, проверенную на производстве, встроены автоматические станции совмещения и сварки, а также модули предварительной обработки.
Данная система позволяет выполнять все процессы сварки пластин, которые отвечают требованиям производства MEMS, передового корпусирования и 3D-межсоединений.
Функциональные особенности
SmartView® — совмещение «лицо-к-лицу»;
Возможность использования совмещения по задней стороне, просвечивающего и ИК- совмещения;
Возможность временной сварки для утонения пластин;
Модульная конструкция с системами загрузки;
Гибкость разрабатываемой конфигурации для технологий совмещения пластина-к-пластине и кристалл-к-пластине;
Сила прижима до 100кН;
Легкая очистка и техническое обслуживание благодаря быстрому доступу к камерам сварки;
1 класс (в соответствии с US FED STD 209E) миниокружающей среды, благодаря разделенным системам подачи пластин до и после сварки.
В инновационном решении, применяемом в системе GEMINI®, для комплексного процесса совмещения и сварки используется уникальный принцип разделения процессов от EVG, в который включены процессы отдельной обработки подложки до и после сварки для оптимальной пропускной способности и максимальных требований к чистоте.

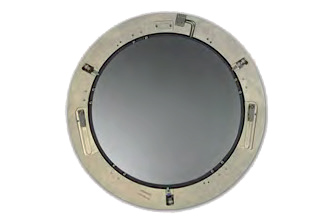

Для загрузки, выгрузки и транспортировки совмещенных и сваренных пар пластин используются универсальные держатели, которые позволяют настроить систему для специальных применений
Для контроля качества сварки используется система ИК-контроля, которая доступна для GEMINI® и GEMINI®FB
Система управляется интерфейсом на основе ОС Windows. Предусмотрены различные степени контроля доступа для различных пользователей (оператор, инженер, администратор). Многопользовательский режим позволяет создавать индивидуальные маршруты. Процессы загрузки, совмещения, сваривания и разгрузки пластин полностью программируются. Контроль процесса передачи данных обеспечивается мониторингом в реальном времени и сбором данных, а также простым редактированием готовых маршрутов. Изображения могут быть сохранены вместе с идентификаторами пластин для последующей справки.
GEMINI®
GEMINI®FB
Диаметр пластин
100 мм, 150 мм, 200 мм
Количество камер сварки
Макс. 4
Роботизированные блоки
2
1
Предпроцессные модули
Макс. 4
Макс. 4
Миниокружающая среда
Опция
Стандартная комплектация
Считыватель ID пластины
Стандартная комплектация
Опция
Считыватель ID держателя
Стандартная комплектация
Поддерживаемые процессы
Анодная сварка, склеивание, стеклоприпой,
эвтектика, термо-компрессия, диффузия
металлов, прямая сварка кремния
Прямая сварка кремния, с произвольной
температурой в сварочном отсеке
Документация
Скачивание файлов доступно только авторизованным пользователям
Автоматизированная система сварки пластин для подложек 100-200 мм EVG GEMINI.pdf 1.384 Мб
