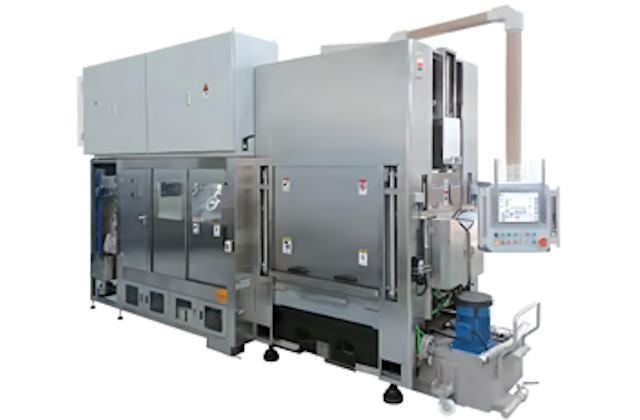

Система алмазно-проволочной резки слитков на пластины WWQ230

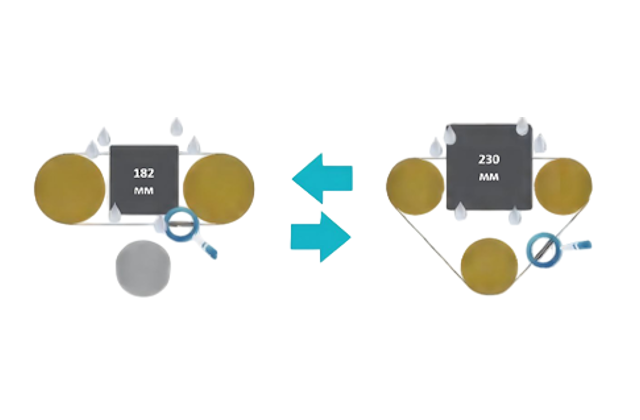

Схема процессов резки с двумя и тремя направляющими роликами соответственно

Добавить в лист запросов запросить в один клик Заказать звонок

Печать/PDF

Описание
Технические характеристики

WWQ850 — установка алмазно-проволочной резки для высокоточной резки слитков квадратного сечения на пластины с длительным временем бесперебойной работы, использует алмазную проволоку, которая обеспечивает минимальные потери материала и высокую точность и эффективность резки.

Особенности

Скорость подачи проволоки: ≥45 м/с
Конструкция с тремя направляющими роликами позволяет получать пластины с размером стороны до 210 мм. Возможность переключения системы на двухроликовую конфигурацию для резки на пластины со стороной до 182 мм
Автоматические загрузка слитков и выгрузка пластин, высокая степень автоматизации
Минимальная толщина пластин: 80 мкм
Интегрированные литые станина установки, камера резки и опора коробки вала
Приводная система с тремя направляющими и тремя двигателями
Четырехрельсовая система подачи слитка для высокой точности резки и улучшения TTV-пластин

Длина брикета Размер брикета Мощность привода направляющих роликов (WGR) Диаметр проволоки (в зависимости от материала проволоки)	≤850 мм 166×166 мм — 230×230 мм 3×72 кВт (Siemens) 3×92 кВт (Inovance) ≥0,030 мм (Углеродистая сталь) ≥0,025 мм (Вольфрам)	Объём бака смазочно-охлаждающей жидкости Габариты Потребление мощности Масса	Максимум 650 л, уровень жидкости от переливного отверстия до дна бака >500 л 5400×2960×2350 мм 276 кВт (Siemens) 336 кВт (Inovance) 16,5 т
