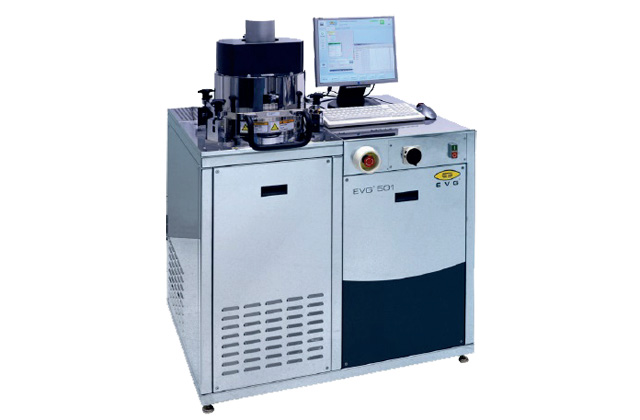

Ручная система сварки пластин EVG® 501

EVG^®501 является универсальным оборудованием для научно-исследовательских и опытно-конструкторских работ. Может обрабатывать как небольшие подложки, так и пластины размером до 200 мм.

Установка поддерживает множество стандартных процессов сварки, таких как анодная сварка, склеивание, стеклоприпой, эвтектика, термокомпрессия, диффузия металлов, смешивание, пайка припоем, адгезивная сварка, низкотемпературная сварка пластин с предварительно активированной плазмой поверхностью, а также другие термические процессы, включая удаление оксида и высокотемпературное спекание в контролируемой окружающей среде, а также монтаж кристалла на пластину.

Система предлагает возможность быстрого переоснащения со временем переналадки менее чем пять минут, что делает систему идеальной для университетов, НИОКРов и мелкосерийного производства.

Функциональные особенности

• Оптимальная стоимость эксплуатации для НИОКР и выпуска опытных партий;

• Контактное усилие до 20кН при температуре до 450°С;

• Система клиновой компенсации с малыми усилиями для наибольшего выхода годных;

• Технологический маршрут полностью совместим с промышленными сварочными системами от EVG (EVG520^®IS, EVG^®560, GEMINI^®);

• Конструкция с открытой камерой для быстрого переоснащения и обслуживания;

• Возможность оснащения камерой сварки высокого вакуума (давление до 10-5 мБар обеспечивается турбомолекулярным насосом);

• Графический интерфейс пользователя основан на ОС Windows ^®;

• Минимальная занимаемая площадь (0,8 м2) для 200 мм установки сварки пластин.
