Временный бондинг
1. Описание технологического процесса
Временный бондинг (монтаж пластины на временный носитель) предназначен для удержания пластины в процессе механической обработки с обратной стороны. Процесс начинается с тщательной подготовки поверхности пластины и носителя (обычно стеклянной или кремниевой), которая включает очистку и активацию для обеспечения равномерной адгезии. На подготовленную поверхность наносят временный адгезивный материал — это могут быть полимеры на акриловой, эпоксидной основе или легкоплавкие воски. Метод нанесения (центрифугирование, ламинирование, распыление) подбирают в зависимости от вязкости материала и требуемой толщины слоя.

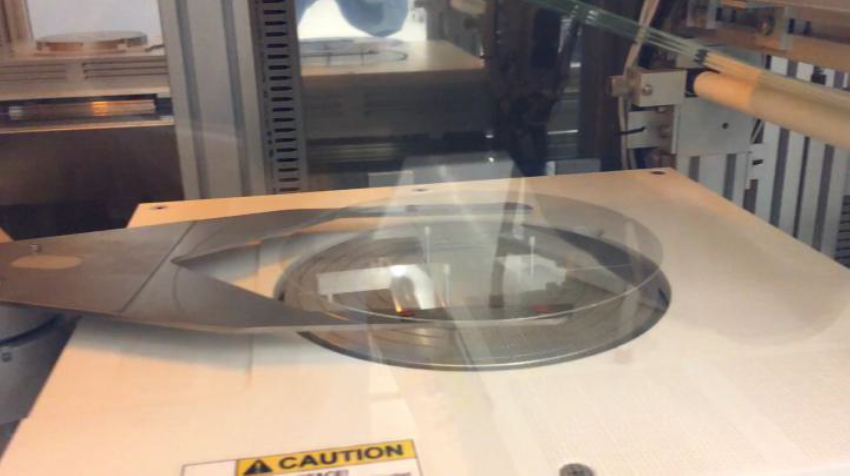

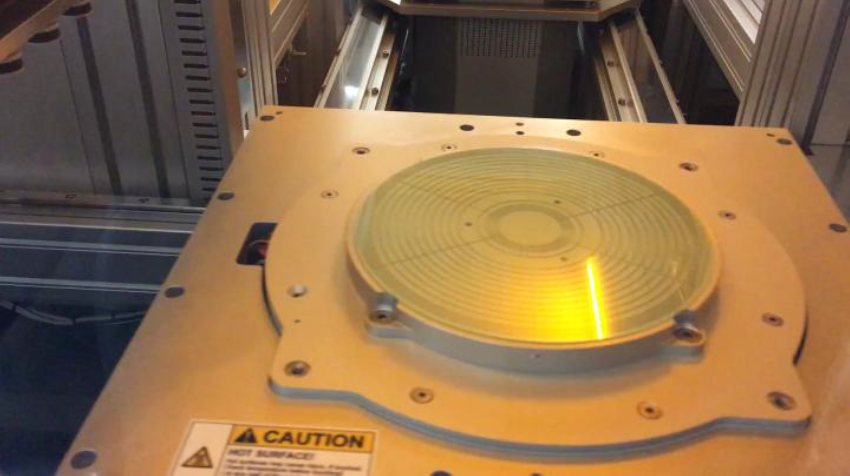

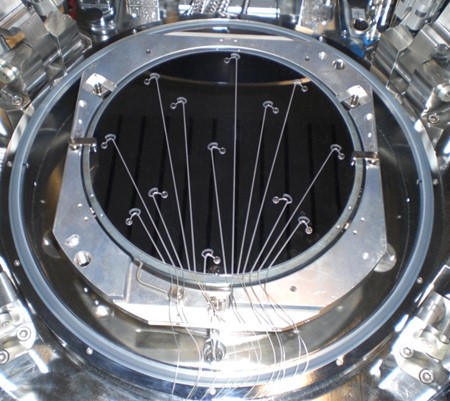

Затем пластину совмещают с носителем и соединяют с ними в установке бондинга. Процесс соединения сопровождается нагревом для размягчения адгезива и приложением давления для вытеснения воздуха и достижения равномерной толщины клеевого шва. После соединения собранный стек проходит термическую обработку для затвердевания адгезива.

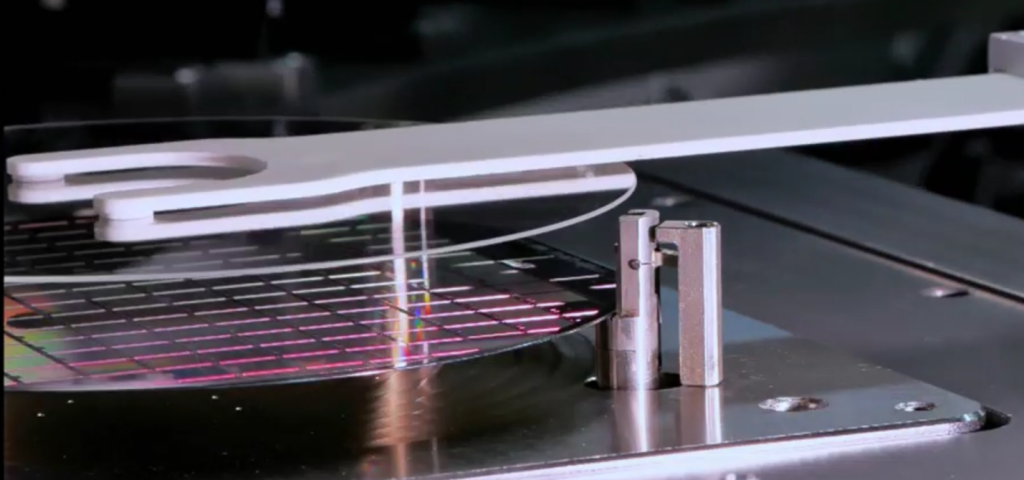

Собранный стек поступает на операции утонения. Временный носитель на этом этапе выполняет роль жесткого основания, предотвращая разрушение и коробление истонченной пластины.

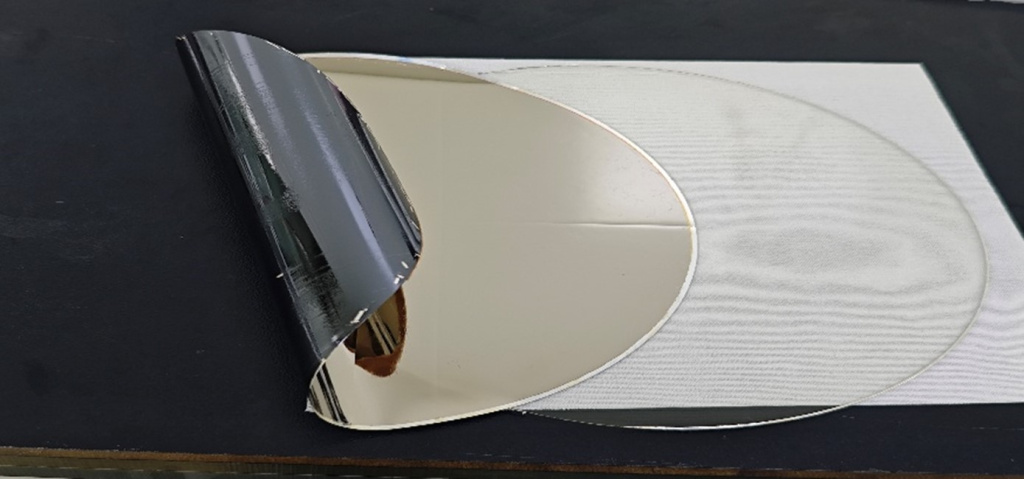

После завершения всех операций проводят финальный процесс — дебондинг. В зависимости от типа адгезива применяется метод механического сдвига с предварительным нагревом или лазерный дебондинг. После отделения пластину и носитель направляют на отмывку: удаление остатков адгезива с помощью специальных растворителей.
2. Где и для чего применяется
Основное назначение временного бондинга — обеспечить безопасное утонение пластин до толщины менее 100 мкм, что невозможно без поддержки носителя из-за хрупкости материала. В микроэлектронике данная технология критически важна для создания 3D-интеграции и корпусирования на уровне пластины (WLP), где тонкие чипы укладываются друг на друга для увеличения плотности компонентов и сокращения длины соединений. Формирование сквозных кремниевых переходов (TSV) требует доступа к обратной стороне пластины, что осуществимо только при ее жесткой фиксации на носителе.
В производстве микроэлектромеханических систем (MEMS) временный бондинг используют для защиты чувствительных структур на лицевой стороне при механической обработке основания или для временного монтажа пластины при разделении на отдельные компоненты. Силовая электроника на основе широкозонных полупроводников (карбид кремния, нитрид галлия) также требует утонения для улучшения отвода тепла, что достигается с помощью временного крепления на носитель.

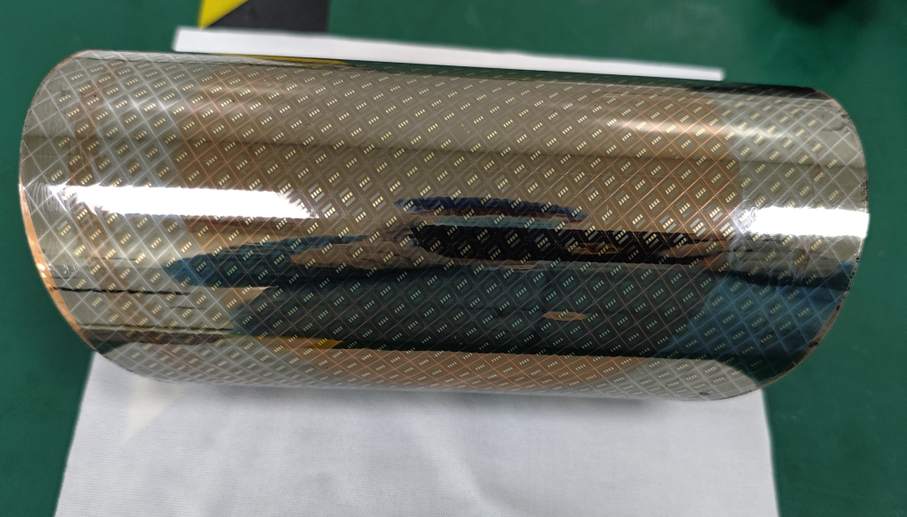

В сфере гибкой и органической электроники технологию применяют для переноса сформированных тонкопленочных устройств с жесткой производственной подложки на гибкую полимерную пленку-носитель. Таким образом, временный бондинг — это основной инструмент для реализации современных требований к миниатюризации, повышению производительности и созданию многофункциональных гетерогенных систем.
3. Особенности технологии и возникающие проблемы
Ключевая особенность технологии — необходимость сочетания высокой адгезии на этапах механической обработки с возможностью легкого и чистого разделения на финальном этапе. Это противоречие требует точного контроля химии адгезива и параметров процесса. Термическая совместимость материалов является серьезным ограничением: температура последующих операций (например, осаждение тонких пленок) не должна превышать температуру размягчения клея, что зачастую ограничивает выбор материалов для процессов, требующих нагрева выше
Дебондинг
Описание технологических процессов

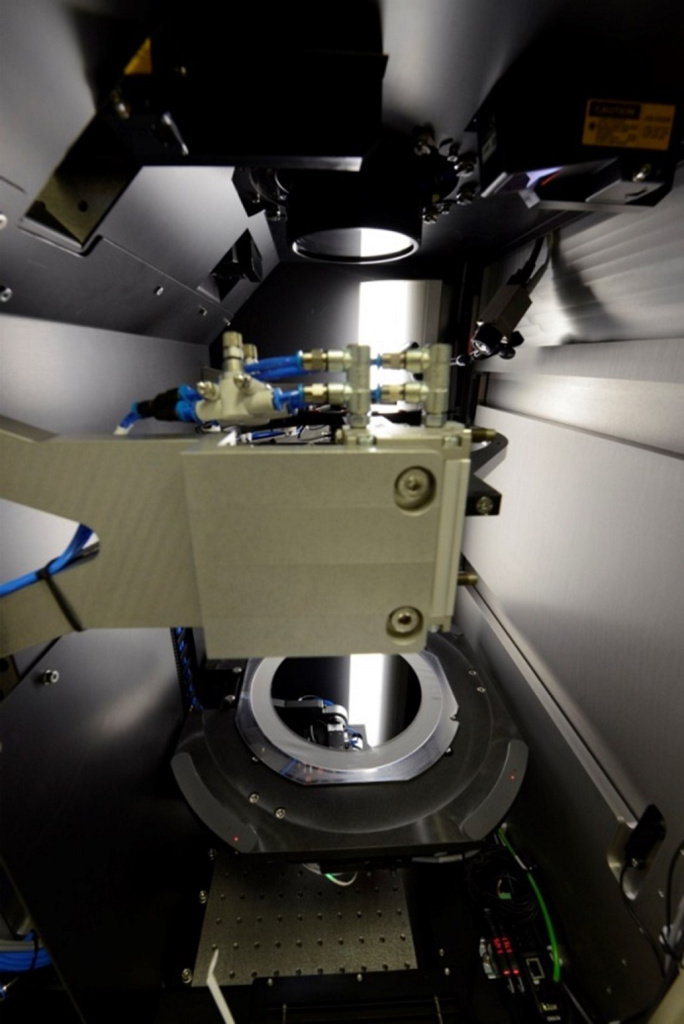

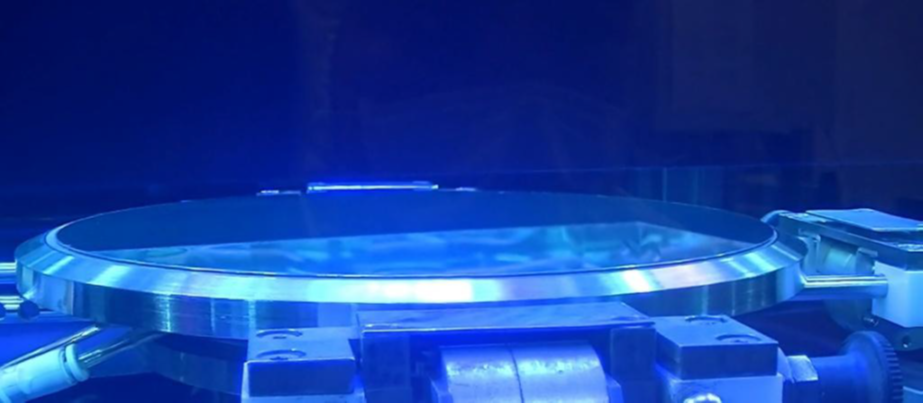

Лазерный дебондинг — это процесс разделения временно соединённых пластины и носителя за счёт локального воздействия лазерного излучения на межслойный адгезионный материал.
Процесс обычно проводят при комнатной температуре или при умеренном нагреве без значительного механического давления. Лазерное излучение подаётся через прозрачный носитель, как правило стеклянный, и фокусируется на границе раздела между носителем и пластиной. Технологическая последовательность включает: формирование временного соединения с использованием лазерно-активного адгезива, проведение технологических операций на пластине, позиционирование системы лазерного облучения, сканирование поверхности лазерным лучом и последующее механическое разделение пластин. В результате разрушения или ослабления адгезионного слоя функциональная пластина легко отделяется от временной подложки.

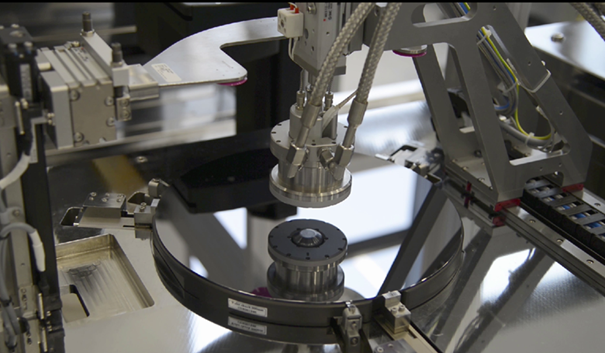

Дебондинг методом термического сдвига основан на контролируемом снижении прочности адгезионного соединения при повышенной температуре с последующим механическим сдвигом соединённых пластин.
Процесс проводят на специализированных установках при контролируемой температуре обычно в диапазоне от 150 до 250 °C с приложением механической силы, направленной параллельно поверхности соединения. Технологическая последовательность включает: нагрев сборки до заданной температуры, стабилизацию теплового режима, плавное приложение сдвиговой нагрузки и постепенное отделение пластины от носителя. После разделения поверхности очищают от остаточного адгезива.
Область и цель применения
Лазерный дебондинг широко применяют в микроэлектронике, производстве MEMS-устройств, оптоэлектронике и технологиях трёхмерной интеграции микросхем; при обработке сверхтонких кремниевых пластин, стеклянных подложек и полимерных материалов, когда требуется минимальное механическое воздействие на структуру. Основная задача процесса заключается в безопасном отделении носителя после операций утонения пластины или других процессов, требующих механической поддержки тонкой пластины.
Метод термического сдвига применяют в производстве полупроводниковых приборов, сенсорных систем и микромеханических устройств. Цель процесса —надёжное разделение временно соединённых пластин после завершения технологических операций, таких как травление, утонение или осаждение.
Особенности и возникающие проблемы
Для лазерного дебондинга характерны высокая локальность воздействия и минимальная механическая нагрузка на пластину, что делает его особенно эффективным для работы с ультратонкими структурами. Однако процесс требует использования прозрачных подложек и специальных лазерно-активных адгезивов. К основным технологическим ограничениям относятся чувствительность процесса к неоднородности адгезионного слоя, возможное образование частиц и локальных термических повреждений. Также возможны дефекты, связанные с неполным разрушением адгезива или неравномерным распределением энергии лазерного излучения.
Метод термического сдвига отличается сравнительно простой реализацией и совместимостью с широким спектром материалов. Его преимуществом является отсутствие необходимости в оптически прозрачных подложках или специализированных адгезивах. Основные ограничения связаны с воздействием повышенной температуры на чувствительные структуры и возможным возникновением термических напряжений. При несоответствии коэффициентов теплового расширения материалов могут возникать деформации пластин, трещины или повреждение микроструктур. Дополнительной проблемой является образование остаточного адгезива и необходимость последующей очистки поверхности.
Постоянный бондинг

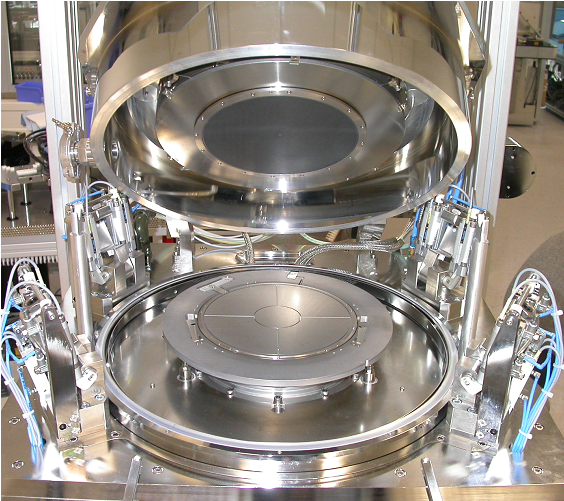

Постоянный бондинг (неразъемное соединение) представляет собой группу технологических процессов, целью которых является формирование механически прочного, а зачастую и электрически проводящего соединения между двумя или более элементами. Выбор конкретного метода определяется физикой процесса, материалами соединяемых компонентов и требованиями к конечному изделию.
1) Анодный бондинг
Процесс анодного бондинга основан на электрохимическом взаимодействии материалов при повышенной температуре и воздействии постоянного электрического поля. Соединение формируется между натрийсодержащим стеклом и кремниевой пластиной или металлом. Под действием температуры
Основная область применения — микроэлектромеханические системы (MEMS) и микроэлектроника, где метод используется для герметизации чувствительных элементов на уровне пластин. Технология позволяет соединять кремний со стеклом без использования промежуточных клеевых слоев.
Ключевым преимуществом является высокая герметичность соединения. Однако процесс предъявляет жесткие требования к чистоте поверхностей и гладкости (шероховатость менее 1 мкм). Основные сложности связаны с возникновением механических напряжений из-за различия коэффициентов термического расширения кремния и стекла, что может привести к растрескиванию структур.
2) Молекулярный бондинг
Молекулярный бондинг, также известный как прямой или Fusion Bonding, представляет собой соединение двух зеркально гладких поверхностей без использования промежуточных слоев за счет сил Ван-дер-Ваальса и последующего образования ковалентных связей. Процесс начинается с тщательной очистки и активации поверхностей, после чего пластины приводятся в контакт при комнатной температуре. На этом этапе происходит первичное соединение за счет водородных связей. Для перехода к прочным ковалентным связям (Si-O-Si) следует высокотемпературный отжиг (обычно
Технология критически важна для производства структур «кремний на изоляторе» (КНИ) и создания сложных трехмерных интегральных схем. Соединяются преимущественно материалы одного типа (кремний-кремний) или совместимые по структуре кристаллические решетки. Перед процессом гетеросоединений (например, Si-SiO₂) требуется активация плазмой с пониженной температурой отжига (~400 °C).
Главное преимущество — отсутствие посторонних материалов в зоне контакта и высокая прочность. Ограничением являются исключительно высокие требования к чистоте поверхностей, отсутствию частиц пыли и шероховатости (менее 0,5 нм). Типовые дефекты — неслипания (пустоты), вызванные адсорбированными частицами газа или загрязнениями.
3) Бондинг на адгезив
Процесс соединения основан на адгезионном взаимодействии полимерного промежуточного слоя (клея) с поверхностями соединяемых пластин. Технологический процесс включает нанесение жидкого или пленочного адгезива (например, эпоксидных смол), совмещение компонентов и последующее отверждение, которое активируется нагревом
Этот метод широко используют в оптоэлектронике, корпусировании датчиков и микроэлектронике для соединения разнородных материалов, таких как кремний, стекло, керамика и полимеры. Основная задача — обеспечить механическое крепление и изоляцию, а в некоторых случаях и защиту структур от внешних воздействий.
Технология привлекательна своей простотой и низкими требованиями к шероховатости, а также способностью компенсировать перепады топологии. Однако адгезивы уступают другим методам по термостойкости и долговременной стабильности, подвержены дегазации и деградации при воздействии ультрафиолета или повышенных температур, что ограничивает их применение в герметичных корпусах высокого уровня.
4) Бондинг припоем
Бондинг припоем обеспечивает формирование соединения через расплавленный промежуточный металлический слой. При нагреве выше температуры плавления припой переходит в жидкую фазу, смачивает соединяемые поверхности и при охлаждении кристаллизуется, образуя прочный электрический и механический контакт. Температура процесса варьируется от 180 °C (мягкие припои, олово-свинец) до 400 °C и выше (твердые припои, золото-олово).
Метод широко применяют в микроэлектронике для монтажа кристаллов на корпуса, создания перевернутых кристаллов (flip-chip) и герметизации корпусов. Соединяются металлизированные контактные площадки, обычно состоящие из золота, меди или никеля.
Преимущества — высокая механическая прочность и отличная электропроводность соединения. Критическая проблема — образование между разными видами металлических соединений (например, хрупких фаз AuSn₂), которые могут ухудшать надежность контакта. Кроме того, требуется тщательный подбор материалов для минимизации термических напряжений, возникающих из-за разницы в коэффициентах термического расширения между кристаллом и подложкой.
5) Термокомпрессионный бондинг
Данный метод происходит за счет пластической деформации материалов под воздействием температуры и высокого давления без расплавления. Процесс проводится при температурах
Технология является стандартом для проволочного монтажа (wire-bonding) в корпусировании полупроводниковых приборов. Соединяются преимущественно пластичные металлы — золото, алюминий, медь.
Основное преимущество — формирование чисто металлической связи без жидкой фазы, что исключает появление интерметаллидов в момент соединения. Однако процесс очень чувствителен к чистоте поверхности (органические загрязнения недопустимы) и жестко ограничен геометрией инструмента. Основные дефекты — растрескивание хрупкого кремния под площадкой из-за избыточного давления («кратерение») и нестабильность формы соединения при колебаниях параметров процесса.
