Ионная имплантация

1. Описание технологического процесса

Общее описание

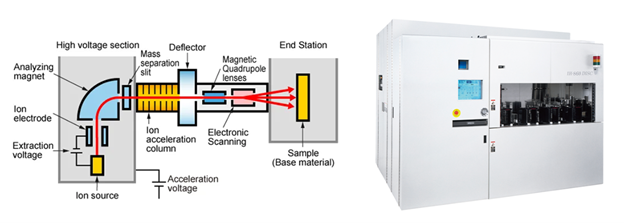

Ионный имплантер — это высоковакуумное технологическое оборудование, предназначенное для введения легирующих примесей в полупроводниковые пластины путем бомбардировки поверхности ускоренными ионами. Процесс основан на физическом внедрении атомов примеси в кристаллическую решетку подложки.

Основные узлы и принцип работы

Имплантер состоит из нескольких ключевых модулей.

Типы имплантеров

2. Применение и назначение

• Полупроводниковое производство: массовое производство микросхем (логика, память, микроконтроллеры) на пластинах диаметром 100–300 мм.
• Научно-исследовательские центры: разработка новых технологических процессов.
• Силовая электроника: легирование структур SiC, GaN, кремниевых IGBT и MOSFET.
• Фотоника и оптоэлектроника: легирование полупроводников III-V (GaAs, InP) для лазеров и фотодетекторов.
• Микроэлектромеханические системы: легирование структурных слоев кремния.
• Солнечная энергетика: формирование эмиттерных слоев в высокоэффективных кремниевых солнечных элементах.

Для чего применяется

3. Особенности и возникающие проблемы

Технологические особенности

Возникающие проблемы

3.1 Эффект каналирования

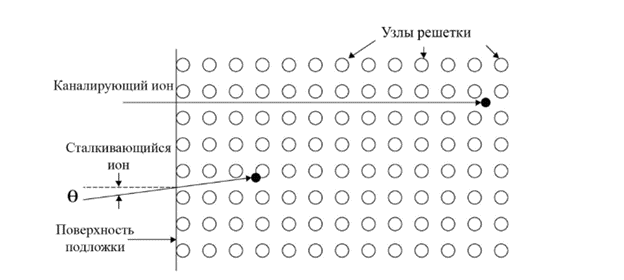

Проблема: при имплантации вдоль кристаллографических направлений (например, <100>) ионы проникают аномально глубоко, нарушая расчетный профиль легирования.

Решение:

• наклон пластины (tilt, обычно 7–10°);
• поворот пластины;
• предварительная аморфизация ионами кремния или германия.

3.2 Радиационные дефекты

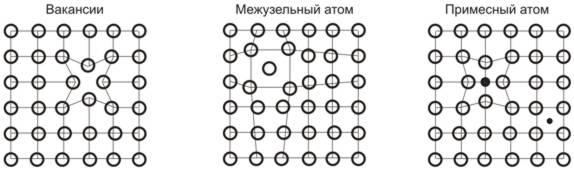

Проблема: высокоэнергетические ионы создают точечные дефекты (вакансии, межузельные атомы), дислокационные петли, аморфизированные области. Без правильного отжига остаточные дефекты вызывают повышенные токи утечки и снижение времени жизни носителей.

Решение:

• оптимизация режимов отжига (RTA, spike anneal, laser anneal);
• контроль дозы и энергии для минимизации глубины поврежденного слоя;
• использование предварительной аморфизации для локализации повреждений.

3.3 Заряд пластины

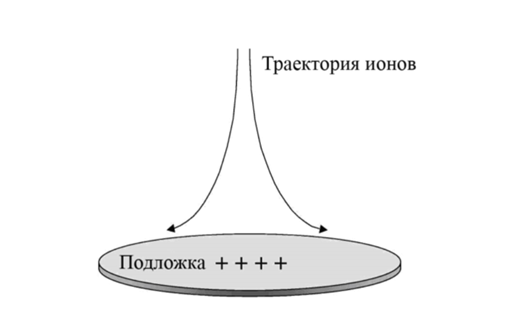

Проблема: при имплантации в диэлектрические слои (SiO₂, фоторезист) или на непроводящие подложки положительные ионы накапливают заряд на поверхности. Это приводит:

• к отклонению пучка (искажение профиля);
• к пробою тонких диэлектриков (подзатворный окисел);
• к электростатическому разрушению структур.

Решение:

• использование вторичных электронов для нейтрализации;
• применение плазменного моста;
• контроль зарядового потенциала в процессе.

3.4 Загрязнения

Проблема: остатки легирующих элементов в источнике ионов или на внутренних поверхностях камеры могут загрязнять последующие пластины (например, следы мышьяка при имплантации бором).

Решение:

• регулярная профилактика и чистка источника ионов;
• использование фильтрующих систем (дефлекторы, дополнительные диафрагмы);
• калибровка и валидация процессов с помощью контрольных пластин.

3.5 Низкая производительность для сверхвысоких доз

Проблема: при высоких дозах (>1e16 ион/см²) время обработки одной пластины может достигать десятков минут, что снижает пропускную способность

Решение: использование высокотоковых имплантеров с мощными источниками.

3.6 Сложность легирования трехмерных структур

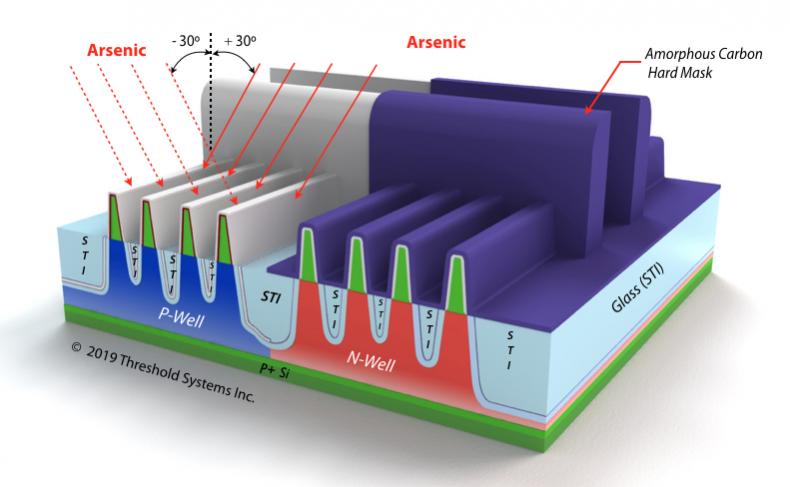

Проблема: классическая имплантация с направленным пучком (0–10° относительно нормали) не обеспечивает равномерного легирования вертикальных стенок канавок (trenches) и сложных рельефов (FinFET).

Решение:

• использование поворотных (tilted) и вращательных (rotational) режимов имплантации;
• переход на плазменную иммерсионную имплантацию (PLAD/PIII) для структур с высоким аспектным отношением;
• комбинация нескольких имплантаций под разными углами.

3.7 Обслуживание и время простоя

Проблема: источники ионов имеют ограниченный ресурс (сотни часов), требуют регулярной замены и чистки. Масс-сепараторы и ускоряющие системы чувствительны к осаждению материала и загрязнениям.

Решение:

• использование источников с увеличенным ресурсом;
• предиктивная аналитика и плановое техническое обслуживание.

4. Резюме: ключевые характеристики ионного имплантера
