Описание технологического процесса
Безмасковая литография на основе прямого лазерного экспонирования — это метод формирования рисунка на фоторезисте без использования фотошаблона. Изображение создается за счет управляемого перемещения лазерного пучка по поверхности пластины в соответствии с цифровым топологическим файлом.
Технологический процесс включает несколько основных этапов. Сначала пластину подготавливают: производится очистка поверхности, обезжиривание, при необходимости — нанесение адгезионного слоя. Затем на пластину равномерно наносят фоторезист методом центрифугирования, распыления или иным способом, после чего выполняют сушку для удаления растворителя.

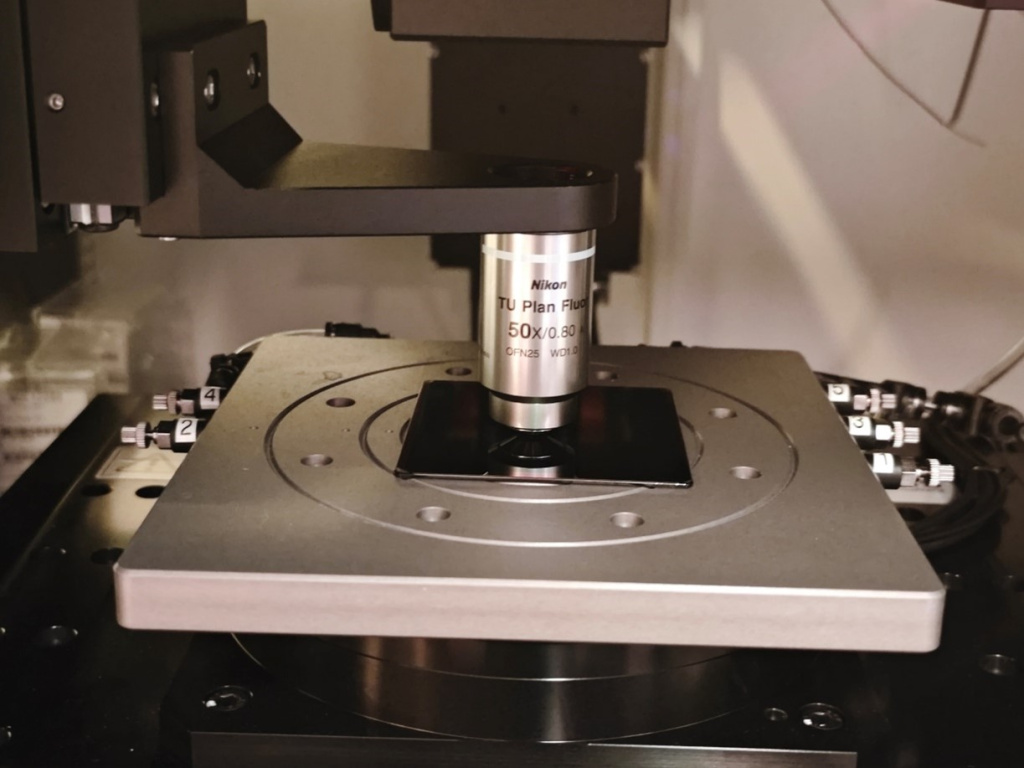

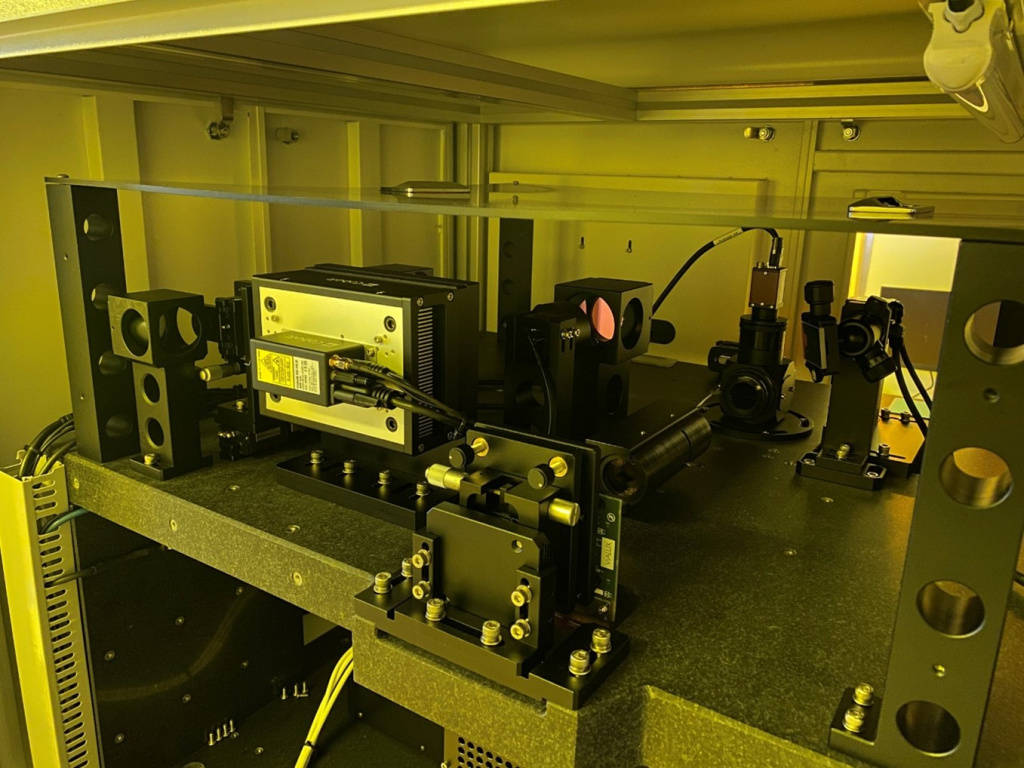

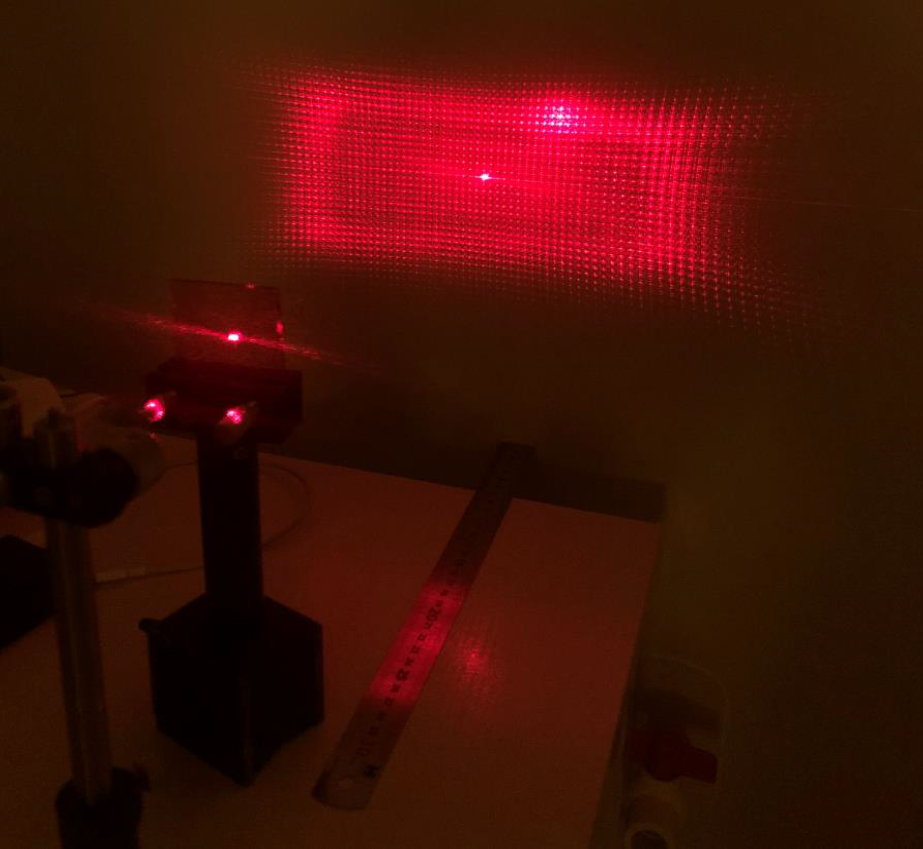

На этапе экспонирования лазерная система последовательно воздействует на заданные участки резиста. Траектория сканирования формируется программно, что позволяет быстро изменять топологию без изготовления фотошаблона.
После экспонирования выполняют проявление в соответствующем растворе. В результате удаляются участки резиста, изменившие свойства под действием излучения, и формируется топология. Далее могут проводиться постэкспозиционная термообработка, травление пластины, нанесение функциональных слоев и снятие резиста. Таким образом, прямое лазерное экспонирование является этапом формирования маскирующего рельефа для последующих операций.
Области применения
Благодаря высокой гибкости и сокращению времени производственного цикла прямое лазерное экспонирование применяется в различных областях:
Особенности и возникающие проблемы
Основные преимущества метода — отсутствие затрат на фотошаблоны, высокая гибкость, возможность оперативного внесения изменений в проект и удобство для прототипирования. Также технология снижает сроки подготовки производства и упрощает выпуск малых серий.
К ограничениям относятся сравнительно низкая производительность при обработке больших площадей, поскольку экспонирование выполняется последовательно, а не по всей поверхности сразу. Разрешение ограничивается диаметром лазерного пятна, стабильностью фокусировки, качеством позиционирования и свойствами резиста. Существенное влияние оказывают вибрации, тепловые эффекты и неоднородность толщины фоторезиста.
Дополнительные трудности связаны с высокой стоимостью высокоточного оборудования, требованиями к системе позиционирования и необходимостью точной настройки режимов экспонирования для каждого материала. Важно учитывать чувствительность процесса к параметрам резиста, скорости сканирования и дозе облучения, так как отклонения приводят к искажению геометрии и нестабильности размеров элементов.



Описание технологического процесса
Контактная литография — процесс формирования микроструктур на светочувствительной плёнке (фоторезисте) путём прямого контакта фотошаблона с покрытой подложкой и последующим экспонированием ультрафиолетовым (УФ) излучением.
Поверхность пластины подвергается отмывке для удаления органических и неорганических загрязнений. Для улучшения адгезии фоторезиста может наноситься адгезивный слой (например, ГМДС).
На подготовленную пластину наносится фоторезист. Толщина слоя фоторезиста контролируется скоростью вращения центрифуги и вязкостью состава.

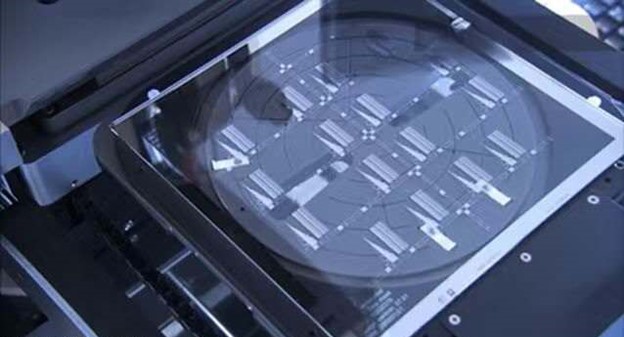

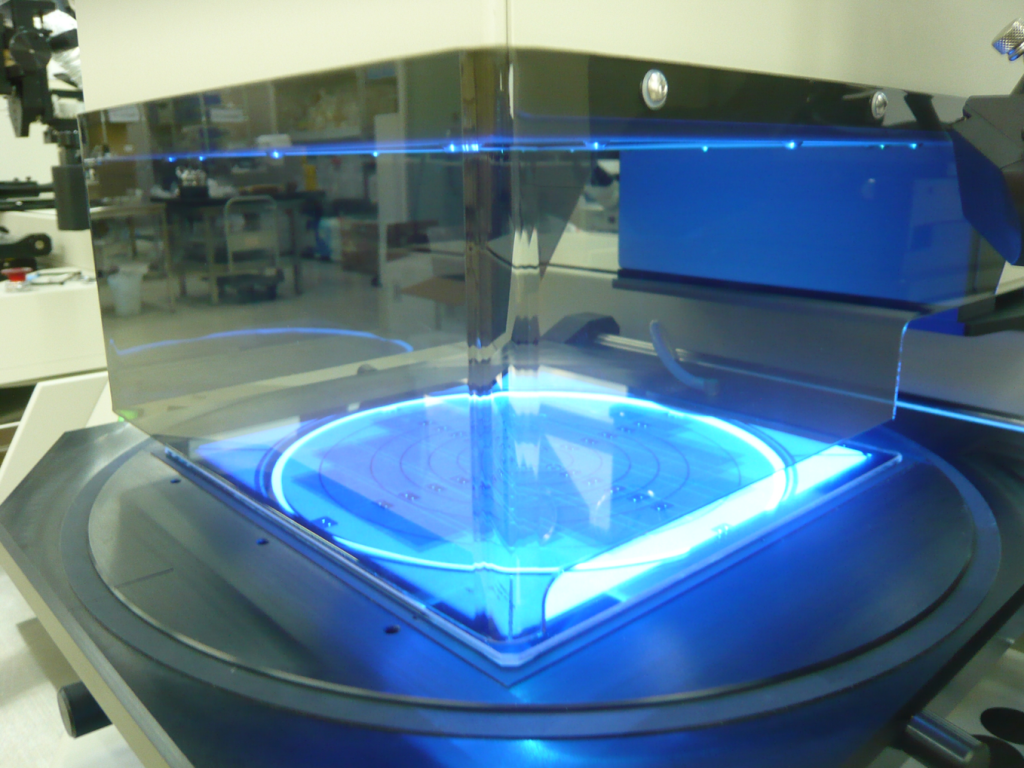

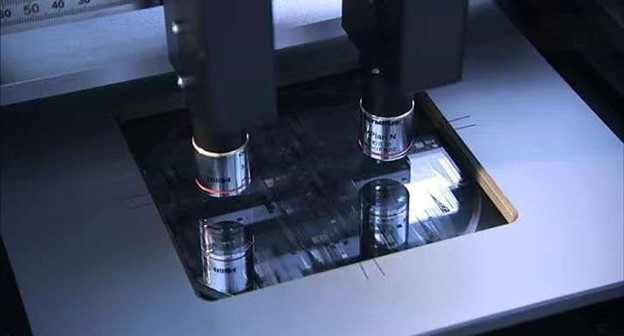

Пластина загружается в установку совмещения и экспонирования. С помощью микроскопа и прецизионных столиков производится совмещение топологии на фотошаблоне с уже существующими структурами на пластине (если требуется). После совмещения фотошаблон механически прижимается к поверхности пластины. Затем подложка подвергается засветке ультрафиолетовым (УФ) излучением через фотошаблон. В зависимости от типа фоторезиста (позитивный или негативный) под действием света изменяется химическая структура облученных участков.
После экспонирования пластина погружается в проявитель. В позитивных фоторезистах засвеченные участки становятся растворимыми и удаляются, в негативных — наоборот, остаются, а незасвеченные участки вымываются. В результате на подложке формируется рельефный рисунок из фоторезиста.
Для повышения устойчивости слоя фоторезиста к последующим процессам проводится термическая обработка.
Области применения и назначение
Метод используется для задач, не требующих сверхвысокого разрешения, но предъявляющих требования к технологической простоте и низкой стоимости. Контактная литография предпочтительна при мелкосерийном производстве и прототипировании, поскольку обеспечивает высокую точность переноса рисунка при относительно простом оборудовании.
Основные области применения:
Выбор контактной литографии обоснован простотой оборудования, относительно низкой стоимостью и высокой производительностью при подходящих требованиях к размеру элементов.
Особенности и возникающие проблемы
Контактная литография характеризуется прямым физическим контактом фотошаблона с фоторезистом, что определяет как её преимущества, так и ограничения:
Таким образом, контактная литография эффективна для задач с умеренными требованиями к разрешению, однако требует строгого контроля чистоты и состояния фотошаблонов.



Проекционная литография — ключевой технологический процесс в современной микроэлектронике, который обеспечивает перенос топологии интегральных схем на поверхность полупроводниковой пластины. Благодаря применению сложных оптических систем и прецизионного позиционирования этот метод позволяет формировать элементы с критическими размерами, значительно меньшими длины волны используемого излучения.
Описание технологического процесса
Технологический цикл проекционной литографии начинается с подготовки подложки — её очищают и покрывают адгезионным слоем (например, ГМДС). Далее следует этап нанесения фоторезиста. Пластина равномерно покрывается жидким фоторезистом методом центрифугирования, после чего выполняется мягкая сушка для удаления растворителя.
Центральным этапом является экспонирование. В отличие от контактной литографии, где маска прижимается к пластине, в проекционных системах изображение маски проецируется на заготовку через оптическую систему с уменьшением (обычно 4:1 или 5:1). Это кардинально снижает риск повреждения как маски, так и пластины, а также повышает разрешение.

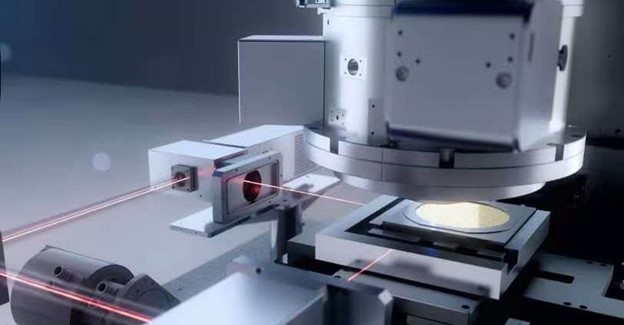

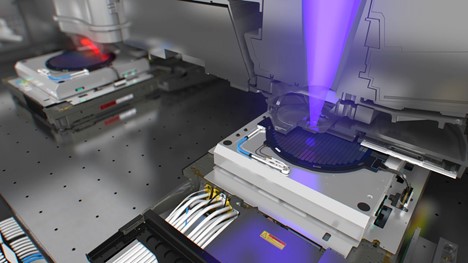

Ключевую роль в этом процессе играют степперы и сканеры. Степпер (stepper) работает по принципу «step-and-repeat» (шаг-и-повтор): вся пластина разбивается на отдельные поля (чипы), и проекция изображения маски экспонируется последовательно для каждого поля. После экспонирования одного поля пластина механически перемещается на следующую позицию.

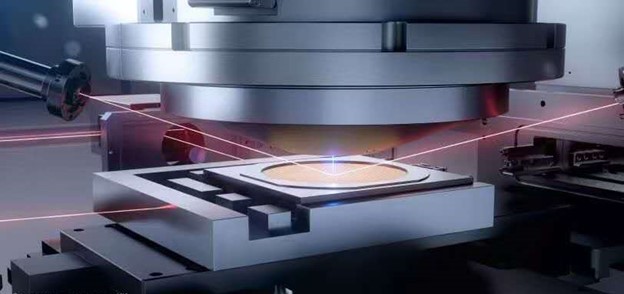

Сканер (scanner) является эволюционным развитием степпера. В сканере маска и пластина движутся синхронно и противоположно направленно во время экспонирования через щелевую диафрагму. Это позволяет экспонировать поле за один проход, что улучшает равномерность дозы засветки и позволяет создавать более крупные чипы, хотя и усложняет механику синхронизации.
После экспонирования пластина переходит на этап проявления. Участки фоторезиста, изменившие химические свойства под действием света, удаляются проявителем, формируя рельефную маску. Затем следует этап задубливания для повышения устойчивости пленки к последующим процессам травления или ионной имплантации.
Области применения

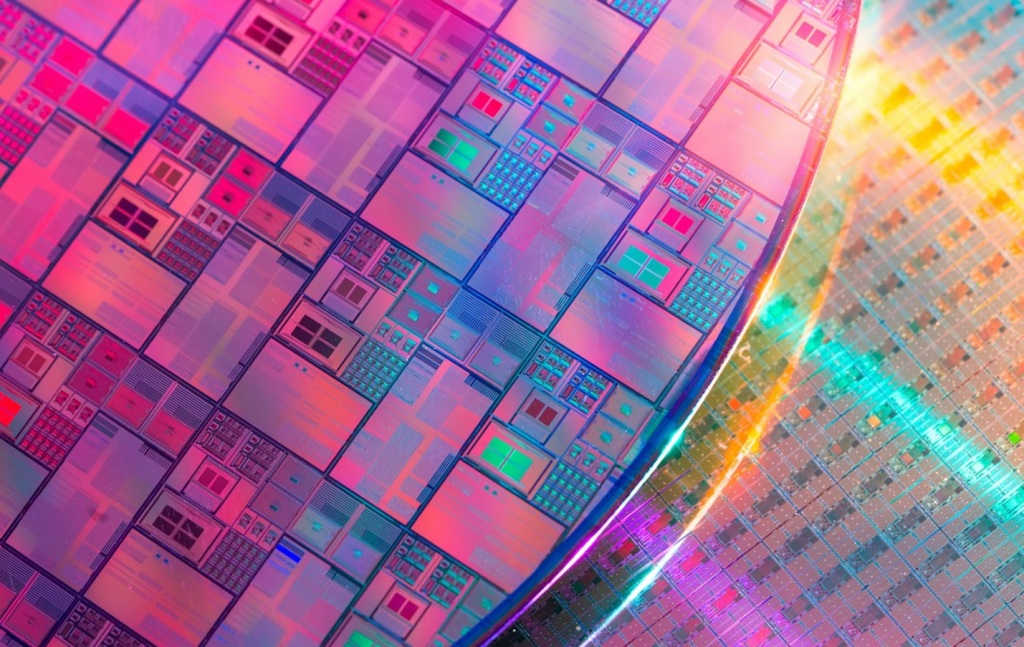

Основная область применения проекционной литографии — производство интегральных схем (микропроцессоров, чипов памяти, логических контроллеров). Эта технология вместе с другими инновациями обеспечивает ту самую масштабируемость, описываемую законом Мура, позволяя размещать миллиарды транзисторов на одном кристалле.
Также метод используют в производстве микроэлектромеханических систем (МЭМС), силовой электроники и оптоэлектроники.
Особенности и возникающие проблемы
С развитием технологии неизбежно возникают физические ограничения. Главной проблемой является дифракция света: при попытке воспроизвести элементы, размер которых меньше или сопоставим с длиной волны излучения, световые лучи огибают края маски, искажая изображение. Для преодоления этого барьера применяются методы разрешающей способности, такие как фазосдвигающие маски (PSM) и оптическая коррекция эффектов близости (OPC), когда топология маски намеренно искажается для компенсации дифракции.
Другой критической особенностью является глубина фокуса (DOF). При высоких числовых апертурах объективов глубина резкости резко падает, требуя идеальной плоскостности пластины и точности фокусировки на нанометровом уровне. Любая вибрация или перепад высот приводят к расфокусировке и браку.

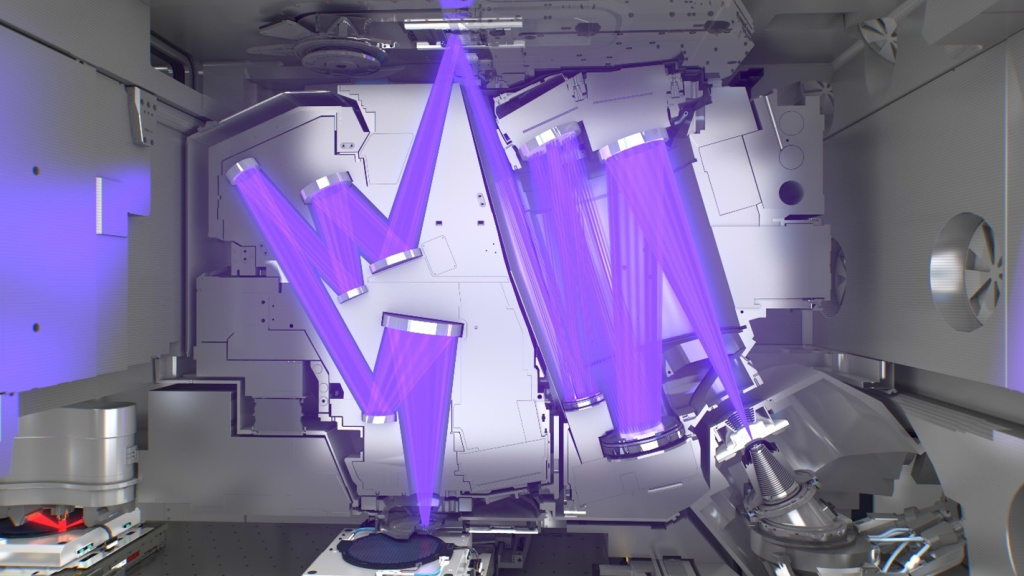

Сложность оборудования также порождает проблемы дефектности. Дефекты маски, загрязнения на оптике или флуктуации дозы экспонирования приводят к неисправимым электрическим ошибкам в будущем чипе. Наконец, переход к экстремальному ультрафиолету (EUV) с длиной волны 13,5 нм породил новые вызовы: такое излучение практически полностью поглощается всеми материалами, включая воздух, что требует работы в вакууме и использования многослойных зеркал вместо линз из-за крайне низкого коэффициента преломления.



Описание технологического процесса

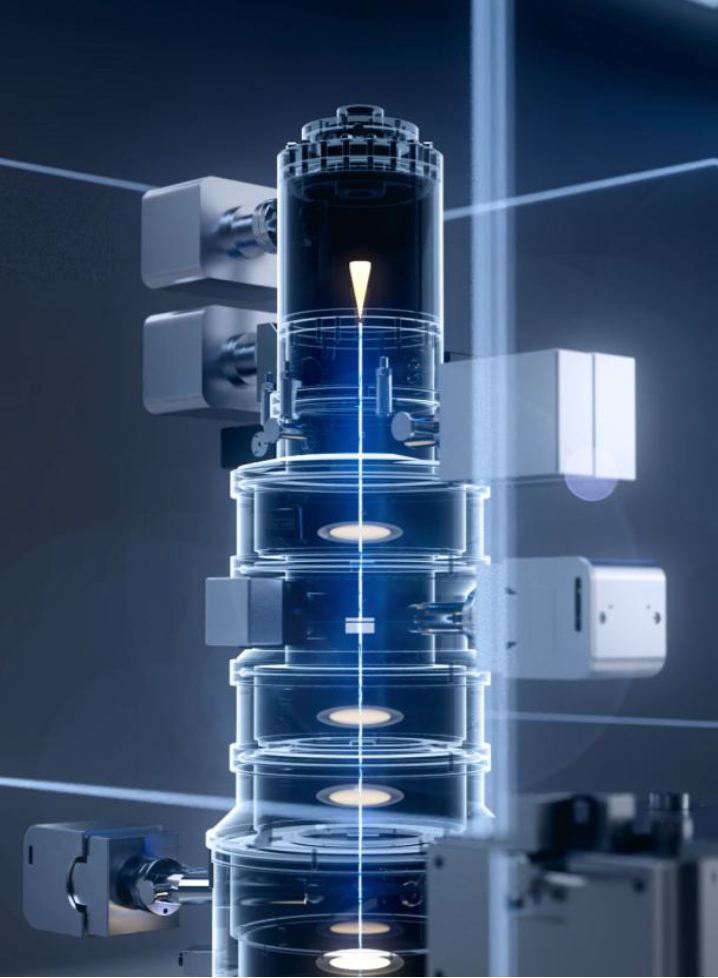

Электронно-лучевая литография (ЭЛЛ) — метод формирования топологических рисунков на поверхности подложки с помощью сфокусированного пучка электронов. В отличие от фотолитографии, метод не требует маски, а рисунок задается непосредственно по цифровому файлу, что обеспечивает очень высокое пространственное разрешение.
Процесс начинается с подготовки подложки: поверхность очищают, обезжиривают и при необходимости наносят адгезионный слой. Затем на подложку методом центрифугирования наносят тонкий слой электронно-чувствительного резиста. После этого выполняют экспонирование: электронный пучок по заданной траектории воздействует на резист и изменяет его химическую структуру. В зависимости от типа резиста экспонированные участки либо становятся более растворимыми, либо — наоборот, менее растворимыми в проявителе.
Следующий этап — проявление. Подложку обрабатывают раствором, который удаляет экспонированные или неэкспонированные области резиста, формируя рельефный защитный рисунок. Затем происходит последующая обработка: травление подложки, напыление материала, лифт-офф или иные технологические операции. После завершения процесса резист обычно удаляют.
Процесс заключается в воздействии высокоэнергетического ((обычно
Области применения и назначение
Электронно-лучевую литографию применяют в микро- и наноэлектронике, при изготовлении экспериментальных интегральных схем, наноприборов, квантовых структур, микросенсоров и элементов СВЧ-техники. С помощью электронно-лучевой литографии изготавливают маски для EUV-литографии. Метод также широко используется в научных исследованиях, где требуется быстрое изготовление образцов с высокой точностью без изготовления фотошаблонов.
Основное назначение ЭЛЛ — создание сверхтонких и сложных рисунков с высоким разрешением. Этот метод выбирают там, где важны точность позиционирования, гибкость проектирования и возможность быстрого внесения изменений в топологию. Он особенно полезен для опытного и мелкосерийного производства, а также для исследовательских задач.
Особенности и возникающие проблемы
Ключевые преимущества ЭЛЛ — это высокое разрешение, отсутствие необходимости в маске, удобство цифрового управления и возможность формирования сложных структур. Метод позволяет изготавливать элементы, размеры которых выходят за пределы возможностей традиционной фотолитографии.
Основные ограничения связаны с низкой производительностью (~1—10 мм²/мин), где запись рисунка выполняется последовательно, а не за один цикл по всей поверхности. Кроме того, на качество экспонирования влияют эффекты рассеяния электронов в резисте и подложке, что приводит к искажению размеров элементов. Существенными недостатками также являются высокая стоимость оборудования и необходимость точной настройки режима экспонирования и проявления.
Таким образом, электронно-лучевая литография — это высокоточный, но сравнительно медленный и дорогой метод, оптимальный для задач, где приоритетом является нанометровое разрешение, а не массовое производство.
