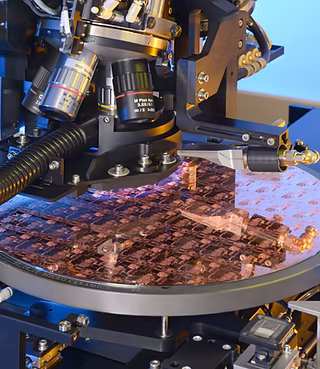

1. Автоматическая оптическая инспекция (AOI)
Описание процесса
Автоматическая оптическая инспекция (AOI) — технология визуального контроля, использующая камеры высокого разрешения, специальное освещение (различные углы и спектры) и программное обеспечение на основе алгоритмов машинного зрения. Система сканирует поверхность пластины, сравнивая полученное изображение с эталоном (CAD-данными или «золотым» образцом).
Применение
Применяется на всех этапах производства полупроводников и электроники: после фотолитографии, процессов травления, осаждения пленок (CVD/PVD).
Особенности и проблемы
- Особенности: высокая скорость работы; возможность обнаружения как макроскопических, так и микроскопических дефектов; работа в составе производственной линии (in-line).
- Проблемы: высокий процент «ложных срабатываний» (false rejects) требует наличия квалифицированного оператора для ре-инспекции; сложность настройки освещения для топологий с высоким аспектным отношением (глубокие канавки/выступы).
Изображение процесса измерения
2. Инспекция дефектов (Defect Inspection)
Описание процесса
Процесс выявления, классификации и анализа физических аномалий на поверхности или в структуре пластины. В отличие от AOI фокус здесь смещен не на проверку функциональности элементов, а на поиск случайных частиц (пыль), царапин, пустот (voids) или кристаллических нарушений. Часто выполняется с использованием темнопольной (dark-field) и светлопольной (bright-field) оптики.
Применение
Используется в «чистых комнатах» после критических операций (например, после химико-механической полировки CMP, перед нанесением резиста), а также для входного контроля (проверка подложек до начала производства).
Особенности и проблемы
- Особенности: способность обнаруживать дефекты размером менее 100 нм; автоматическая классификация дефектов по типам (ADC — Automatic Defect Classification).
- Проблемы: сложность отличия «смертельных» дефектов (killers) от незначительных (nuisance defects); необходимость верификации результатов на сканирующем электронном микроскопе (SEM) для подтверждения природы дефекта.
Изображение измерения

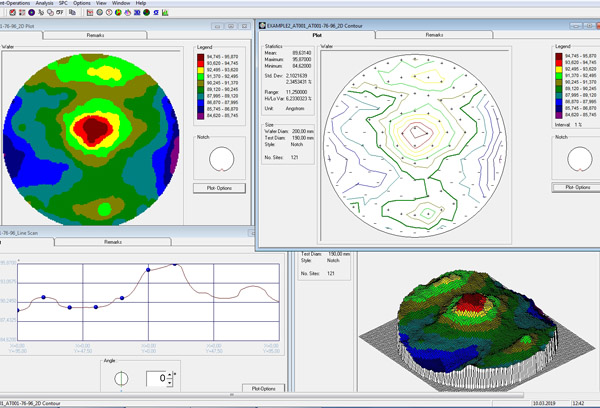

3. Контроль геометрии (TTV, BOW, WARP, Flatness)
Описание процесса
Комплекс измерений макроскопической геометрии пластины с помощью лазерных интерферометров и емкостных датчиков. Процесс определяет отклонения формы подложки до и после высокотемпературных операций, осаждения напряженных пленок или химико-механической полировки.
- TTV (Total Thickness Variation): разница между максимальной и минимальной толщиной.
- BOW: прогиб центра пластины относительно условной плоскости (вогнутость / выпуклость).
- WARP: общее отклонение формы пластины (сумма прогиба и коробления по краям).
- Flatness: локальная плоскостность в зонах экспозиции.
Применение
Критически важен для обеспечения фокуса при фотолитографии. Используется при контроле качества кремниевых пластин (bare Si), после операций осаждения пленок и после CMP.
Особенности и проблемы
- Особенности: высокоточное определение топографии всей поверхности (3D-карта); бесконтактный метод.
- Проблемы: управление напряжением (stress) в тонких пленках; деформация пластин большого диаметра (300 мм и более) при высокотемпературных отжигах, что приводит к проблемам с транспортировкой (robot handling issues) и потере фокуса на степпере.
Изображение измерения

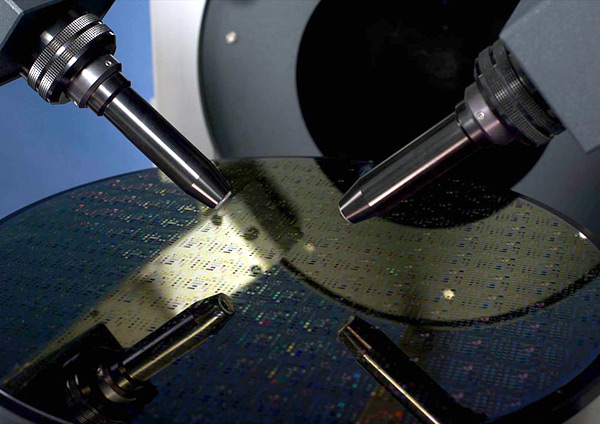

4. Эллипсометрия
Описание процесса
Оптический неразрушающий метод анализа тонких пленок, основанный на измерении изменения поляризации света (параметры Ψ и Δ) после отражения от исследуемой поверхности. Позволяет одновременно определять толщину (от ангстрем до микрон), оптические константы (n, k — показатель преломления и экстинкции), а также такой параметр структуры, как шероховатость.
Применение
Используется для контроля процессов осаждения диэлектриков, металлов, полупроводниковых слоев, а также контроля фотолитографических слоев (фоторезист).
Особенности и проблемы
- Особенности: исключительно высокая чувствительность к ультратонким слоям (<1 нм); позволяет строить профили сложных многослойных структур (до
10-20 слоев). - Проблемы: сложность построения оптической модели (дисперсионной модели) для новых или неизвестных материалов; потеря точности при наличии шероховатости или анизотропии, когда требуется использование спектральной эллипсометрии (SE) с широким диапазоном длин волн.
Изображение измерения
5. Рефлектометрия
Описание процесса
Метод измерения толщины прозрачных или полупрозрачных пленок путем анализа спектра отраженного от поверхности света. Основан на принципе интерференции: отраженные лучи от верхней и нижней границ слоя интерферируют, создавая характерный спектр (косинусоиду). По частоте и амплитуде этой интерференционной картины рассчитывается толщина слоя.
Применение
Используется для быстрого, in-line-контроля толщины окисла (SiO₂), нитрида кремния (Si₃N₄), фоторезиста и других однородных диэлектрических слоев на кремнии и других подложках.
Особенности и проблемы
- Особенности: очень высокая скорость измерений (доли секунды); простота использования по сравнению с эллипсометрией; надежность.
- Проблемы: ограниченная точность для сверхтонких слоев
(<10-20 нм); невозможность определения показателя преломления без дополнительных методов (требует задания модели); сложности при работе с непрозрачными (металлическими) слоями или сложными стеками из 3+ слоев.

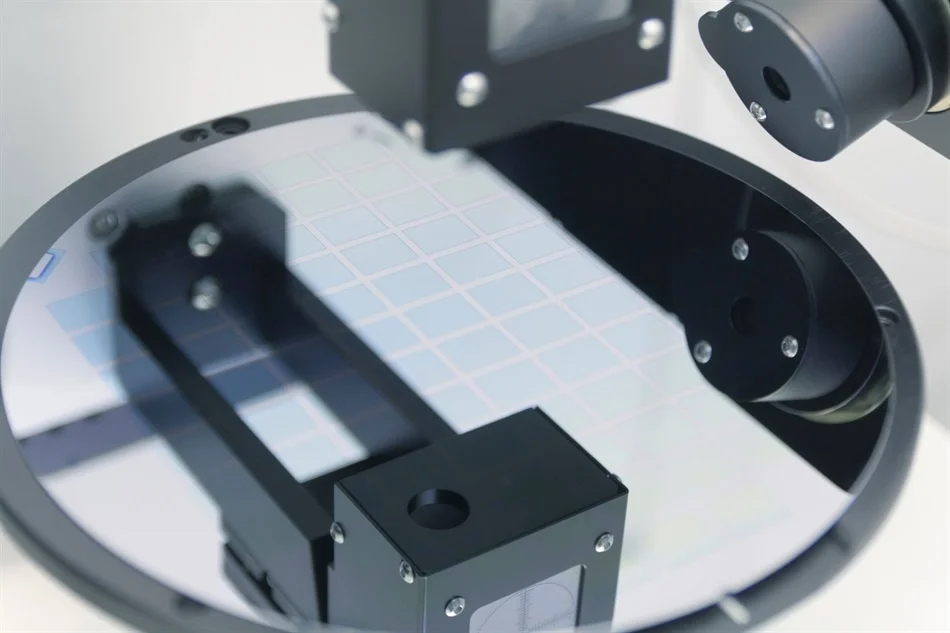

Изображение измерения
6. Электронная микроскопия (SEM, TEM, AFM)
Описание процесса
Группа методов высокоразрешающей визуализации, использующих вместо света пучок электронов (SEM, TEM) или силовое взаимодействие острия зонда с поверхностью (AFM).

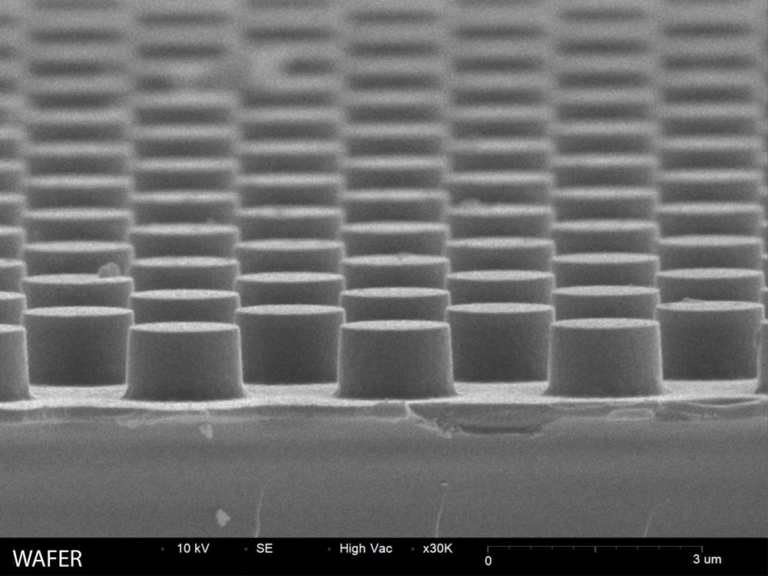

- SEM (сканирующая электронная микроскопия): формирует изображение топографии и элементный состав (EDS) за счет вторичных и отраженных электронов. Позволяет смотреть поперечные сколы (cross-section) для измерения профилей травления.

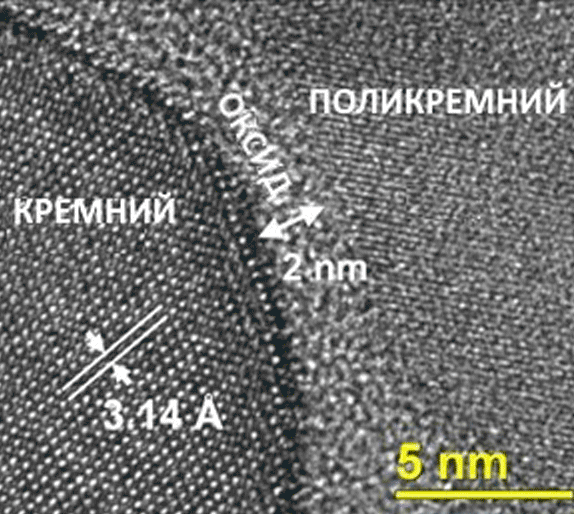

- TEM (просвечивающая электронная микроскопия): позволяет видеть атомарную структуру, границы зерен и слои толщиной в несколько атомов. Требует сложной подготовки образца (FIB — фокусированный ионный пучок).

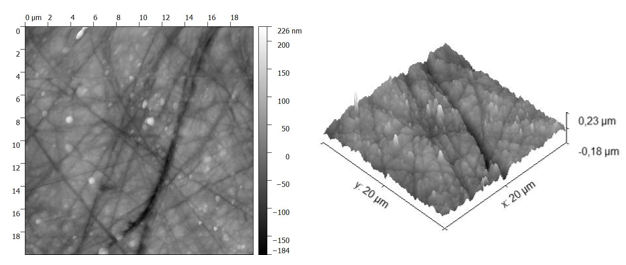

- AFM (атомно-силовая микроскопия): обеспечивает 3D-топографию поверхности с субнанометровым вертикальным разрешением, измеряет шероховатость (Ra, Rms).
Применение
Используется в лабораториях контроля качества, при разработке новых технологических процессов (R&D), для анализа отказов (FA — Failure Analysis), контроля профилей глубокого травления (например, для TSV — сквозных кремниевых отверстий) и верификации дефектов, найденных на оптических инспекциях.
Особенности и проблемы
- Особенности: наивысшее разрешение (до атомарного); возможность элементного анализа (EDS, EELS).
- Проблемы: высокая стоимость оборудования и обслуживания (вакуумные системы, источники); низкая производительность (destructive или semi-destructive метод, длительная подготовка образцов); сложность интерпретации артефактов подготовки (особенно для FIB).

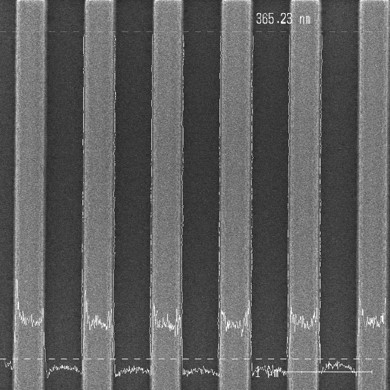

7. Контроль критических размеров (CDSEM)
Описание процесса
Измерение геометрических размеров элементов топологии (ширина линии, расстояние между линиями, диаметр контактного окна) с помощью сканирующей электронной микроскопии (SEM). CDSEM (Critical Dimension Scanning Electron Microscopy) автоматизирован для работы с пластинами в производственной среде (in-line). Использует алгоритмы распознавания образов для точного наведения на тестовые структуры (test structures) в скрайберных линиях (scribe lines).
Применение
Используется строго после операций фотолитографии (контроль проявленного резиста) и процессов травления (контроль переноса рисунка на нижележащий слой). Является основным контролем за соблюдением проектных норм (CDU — Critical Dimension Uniformity).
Особенности и проблемы
- Особенности: высокая точность, корреляция с электрическими тестами (ET), возможность измерения 3D-структур (высота, sidewall angle).
- Проблемы: зарядка образца (charging effect) для диэлектрических материалов, искажающая сигнал; сложность измерения сложных топологий (например, линий с извилистым краем — LER, Line Edge Roughness); необходимость постоянной калибровки для обеспечения repeatability.
8. Контроль совмещения (Overlay)
Описание процесса
Метрологический контроль точности совмещения текущего слоя фотолитографии с предыдущими слоями на пластине. Измерение проводится на специальных метках (overlay marks), расположенных в скрайберных линиях. Системы контроля совмещения используют оптические методы (микроскопия на основе дифракции или изображения) для расчета векторов смещения (по X и Y) между слоями.
Применение
Используется непосредственно на степперах / сканнерах (встроенный контроль) и на отдельном оборудовании (stand-alone metrology) после проявления резиста. Критически важен для многослойных микросхем (логика, память 3D NAND), где количество слоев достигает 100+.
Особенности и проблемы
- Особенности: использование высокоточных алгоритмов (DBO — Diffraction Based Overlay) для измерения смещений менее 1 нм; построение карт искажений (grid maps) для коррекции работы сканера (high-order correction).
- Проблемы: «размытие» (asymmetry) меток из-за химико-механической полировки (CMP) или предыдущего травления, приводящее к ошибкам измерений (TOPO-effect); жесткие требования к точности для EUV-литографии (технология 5 нм и менее), где отклонение совмещения составляет менее
2-3 нм.
