Введение

Процессы осаждения тонких плёнок позволяют «выращивать» или «наносить» функциональные слои на поверхность полупроводниковой пластины, формируя впоследствии транзисторы, межсоединения, контакты, пассивирующие покрытия и многие другие элементы интегральных схем, микроэлектромеханических систем (МЭМС), оптоэлектронных приборов и силовой электроники.

Зачем осаждают тонкие плёнки?

В микроэлектронике тонкие плёнки выполняют различные функции:

• Проводники (металлизация) — соединяют транзисторы и другие элементы в электрическую цепь. Традиционно использовался алюминий, но сегодня в большинстве техпроцессов применяют медь (из-за более низкого удельного сопротивления) и барьерные слои (TiN, TaN), предотвращающие диффузию меди в кремний.
• Диэлектрики (изоляторы) — разделяют проводящие слои, служат подзатворным диэлектриком в транзисторах (например, SiO₂, а затем и HfO₂ с высокой диэлектрической проницаемостью), формируют изолирующие канавки и защищают готовые структуры от влаги и механических повреждений (пассивация).
• Полупроводниковые слои — создают активные области приборов: выращивание высококачественного эпитаксиального кремния, в котором потом будут формироваться транзисторы, изготовление сложных многослойных структур (Si/SiGe) для современных 3D-транзисторов (FinFET, GAAFET), гетероструктуры на основе GaAs, InP, GaN для ВЧ- и оптоэлектроники.
• Функциональные покрытия — магнитные плёнки для запоминающих устройств, прозрачные проводящие оксиды (ITO) для дисплеев и сенсорных экранов, пьезоэлектрические слои для МЭМС-актюаторов.

Основные требования к качеству тонких плёнок

Современное производство предъявляет исключительно жёсткие требования к осаждаемым слоям:

• Чистота — любые посторонние атомы могут изменить электрические характеристики или вызвать отказы.
• Стехиометрия — для соединений (оксидов, нитридов) необходимо точно соблюдать соотношение элементов.
• Кристаллическая структура — для эпитаксиальных слоёв требуется монокристалличность и наследование ориентации подложки; для поликремния — размер зерна; для диэлектриков — аморфная структура, чтобы избежать границ зёрен, по которым идёт утечка.
• Адгезия — плёнка должна прочно держаться на подложке, не отслаиваться при термоциклировании.
• Равномерность толщины — критична для воспроизводимости параметров приборов по пластине и от пластины к пластине.
• Низкая дефектность — частицы, проколы, пустоты недопустимы, особенно когда размеры элементов измеряются единицами нанометров.
• Покрытие ступенек структур (step coverage) — способность равномерно покрывать вертикальные стенки и дно глубоких канавок или отверстий.

Как осаждают тонкие плёнки?

Все методы осаждения можно разделить на несколько больших групп по физико-химическому принципу. Каждая из этих групп имеет множество подвидов и модификаций, оптимизированных под конкретные материалы, требования к плёнке и типу подложки.

Группа 1: физические методы осаждения (PVD)

Физическое осаждение из паровой фазы (PVD) — метод, когда материал переводится в газовую фазу физическими способами (испарение, распыление) без химических реакций (или с минимальным участием реактивного газа) и конденсируется на подложке. Это — термическое и электронно-лучевое испарение, магнетронное и ионно-лучевое распыление, лазерная абляция. Методы отличаются относительной простотой, высокой чистотой, но чаще имеют направленный характер потока частиц.

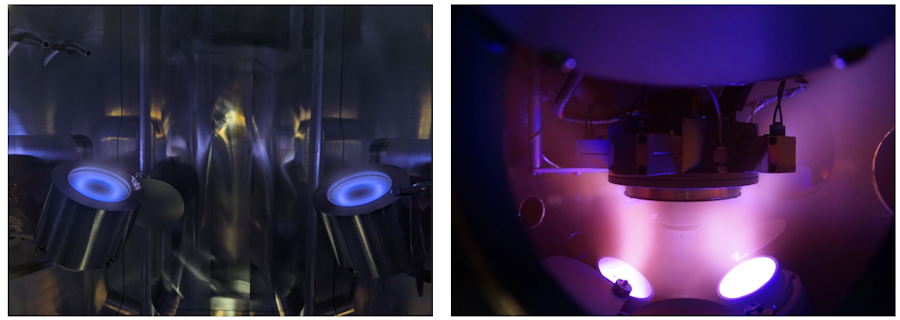

1. Магнетронное распыление (Magnetron sputtering)

Описание процесса

Метод физического осаждения из газовой фазы (PVD), при котором ионы плазмы (обычно аргона) выбивают атомы из материала-мишени. Ключевая особенность — использование магнитов за мишенью, которые удерживают электроны в приповерхностной области. Это значительно повышает эффективность ионизации газа и скорость распыления, а также позволяет избежать перегрева подложки вторичными электронами.

Применение

Универсальный метод для осаждения металлов (Al, Ti, Ta, Cu, Co, Mo), диэлектриков (SiO₂, Si₃N₄ — при использовании ВЧ-источника) и резистивных сплавов. Широко применяется в производстве интегральных схем (металлизация, барьерные и затравочные слои для дальнейшего гальванического осаждения), датчиков, магнитных головок, оптоэлектроники.

Конструкция и характеристики

Конструкция: вакуумная камера с распылительной системой (магнетроном), включающей охлаждаемую мишень и магнитную систему. Подложкодержатель может быть оснащен нагревом (до 500 °C), ВЧ-смещением и механизмом вращения для равномерности. Система откачки обеспечивает высокий вакуум (базовое давление до 3×10⁻⁹ Торр).

Характеристики: высокая скорость осаждения, хорошая адгезия, возможность работы в постоянном (DC), высокочастотном (RF) и пульсирующем (Pulsed DC) режимах. Толщина контролируется с высокой точностью, равномерность по пластине может достигать ±2 %.

Технологические особенности и ограничения

Особенности: возможность осаждения сплавов сложного состава (за счет совместной работы нескольких источников, co-sputtering), высокая производительность, хорошее качество пленок. Позволяет проводить «реактивное распыление» (например, TiN в среде Ar+N₂).

Ограничения: не самое лучшее покрытие ступенек структур (step coverage) по сравнению с CVD- и EPI-методами. Для диэлектриков требуется применения RF-источников, что усложняет и удорожает оборудование. Существует проблема «отравления» мишени (poisoning) при реактивном распылении.

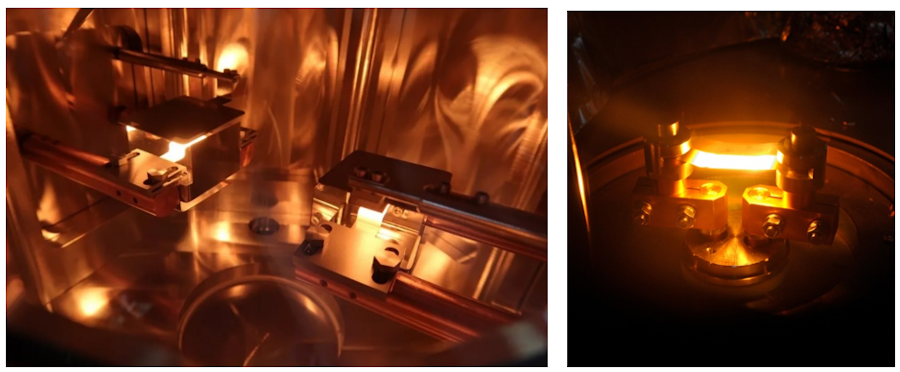

2. Термическое испарение (Thermal evaporation)

Описание процесса

Материал нагревается в вакууме до температуры испарения. Атомы или молекулы пара свободно пролетают через вакуумную камеру и конденсируются на подложке. Нагрев осуществляется пропусканием тока через резистивный элемент (ленту, проволоку, «лодочку») из тугоплавких металлов (W, Mo, Ta) или из керамического тигля.

Применение

Используется для осаждения чистых металлов (Au, Al, Cu, Cr) и органических материалов особенно в научных исследованиях и при создании контактных площадок. Широкое применение данный вид получил при нанесении маскирующих жертвенных слоев (lift-off литография) за счет точно направленного вертикального потока частиц, позволяя осаждать металл строго сверху маски, не запыляя стенки фоторезиста.

Конструкция и характеристики

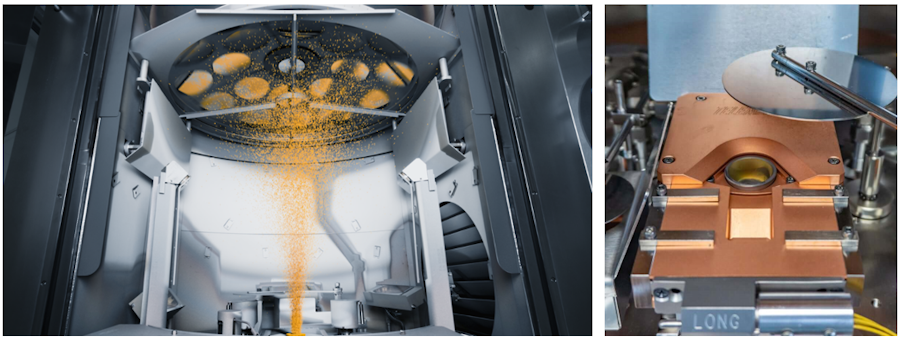

Конструкция: простейшая вакуумная установка с испарителем (резистивная лодочка или спираль), держателем подложки, заслонкой и кварцевым датчиком толщины. Вакуум должен быть достаточно высоким, чтобы длина свободного пробега атомов превышала расстояние до подложки.

Характеристики: простота конструкции, низкая стоимость оборудования. Высокая скорость испарения для некоторых металлов. Типичная равномерность по пластине диаметром 4″ может составлять < ±5 %.

Технологические особенности и ограничения

Особенности: направленный поток частиц, что хорошо для lift-off процессов, но плохо для покрытия ступенек. Высокая чистота, если вакуум хороший.

Ограничения: невозможность испарения тугоплавких материалов (W, Ta, Co, Mo). Проблемы контроля стехиометрии сплавов (из-за разного давления паров компонентов). Загрязнение плёнки материалом испарителя.

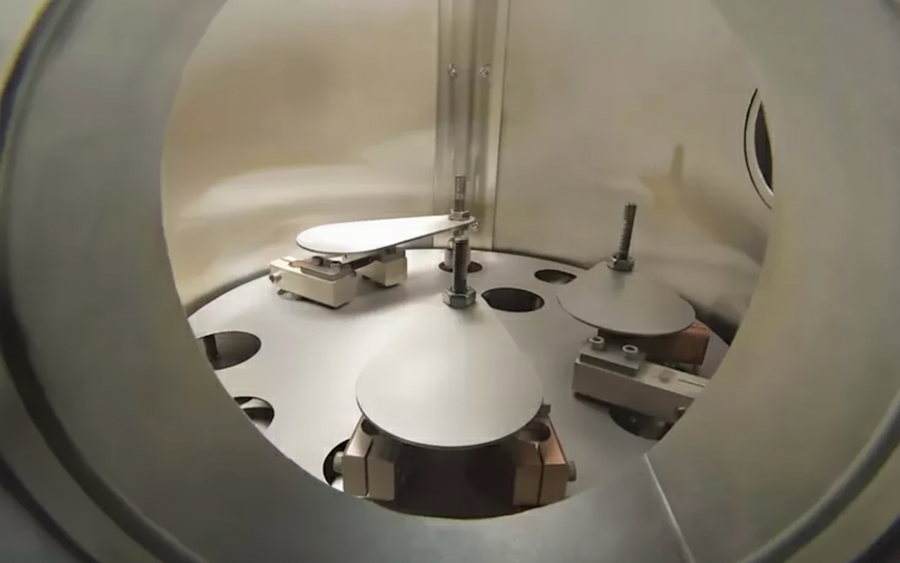

3. Электронно-лучевое напыление (E-beam evaporation)

Описание процесса

Разновидность термического испарения, где для нагрева материала используется сфокусированный пучок электронов. Электроны, ускоренные высоким напряжением (обычно4-20 кВ), бомбардируют материал в водоохлаждаемом тигле, передавая ему кинетическую энергию в виде тепла.

Применение

Незаменим для испарения тугоплавких металлов (W, Mo, Ta) и диэлектриков (SiO₂, Al₂O₃, ZrO₂). Широко используется в оптике (интерференционные зеркала, просветляющие покрытия и др.) и для создания многослойных рентгеновских структур.

Конструкция и характеристики

Конструкция: вакуумная камера, электронная пушка (часто с магнитной фокусировкой и отклонением луча на 270°), водоохлаждаемый тигель (часто многопозиционный револьверного типа) и держатель подложек с возможностью нагрева, вращения и наклона при необходимости.

Характеристики: высокая плотность мощности, позволяющая испарять любые материалы. Высокая чистота пленок благодаря водоохлаждению тигля (материал тигля не испаряется). Скорость испарения можно точно контролировать.

Технологические особенности и ограничения

Особенности: возможность послойного испарения разных материалов из разных тиглей без экспозиции пластин на атмосферу. Высокая энергия испаренных атомов может улучшать адгезию, но и повреждать подложку.

Ограничения: рентгеновское излучение, генерируемое электронной пушкой, может создавать дефекты в чувствительных диэлектриках (например, в подзатворном оксиде). Как и термическое испарение, имеет плохое покрытие ступенек.

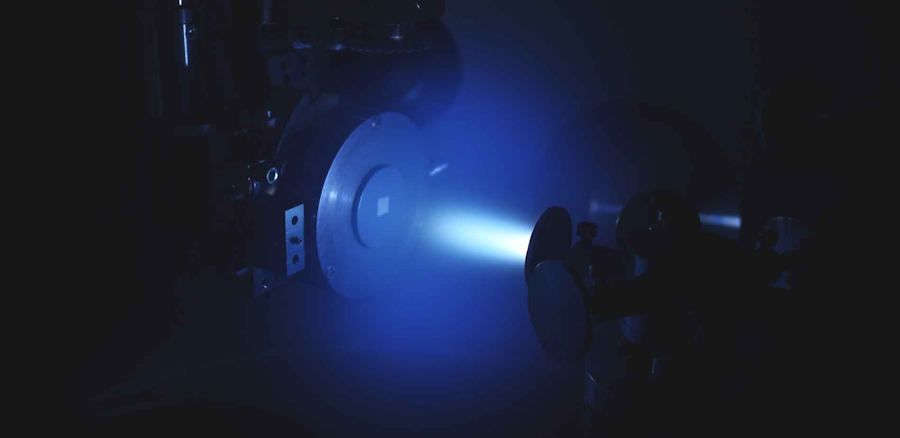

4. Ионно-лучевое осаждение (Ion Beam Deposition/Sputtering, IBD)

Описание процесса

В отличие от магнетрона, где плазма горит у мишени, в системах IBD ионный пучок генерируется в отдельном ионном источнике и направляется на мишень. Выбитые атомы мишени осаждаются на подложке. Часто используется второй ионный источник (ассистент) для обработки подложки до или во время осаждения плёнки.

Применение

Используется для создания прецизионных многослойных структур, таких как: зеркала для EUV-литографии, рентгеновской оптики, стеков плёнок для устройств энергонезависимой памяти (MRAM), а также для нанесения сверхгладких покрытий, изолирующих слоев и пленок с высоким чистотой и плотностью.

Конструкция и характеристики

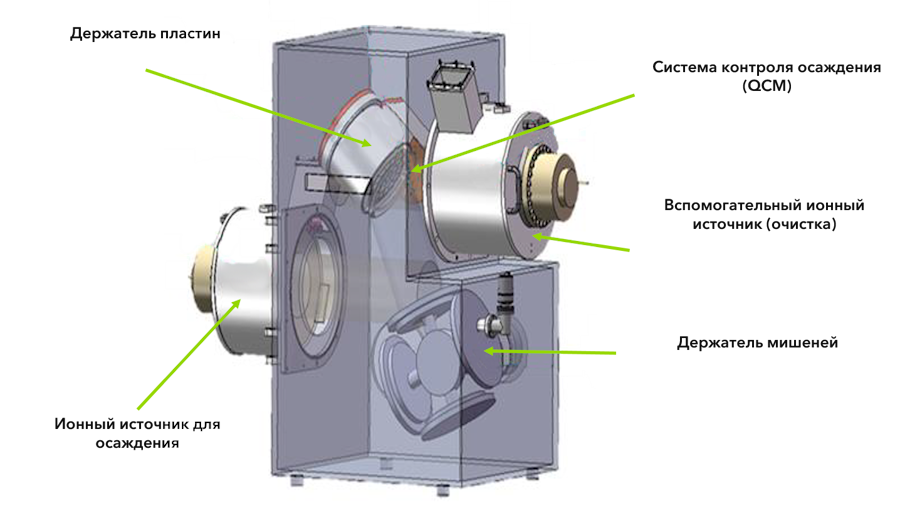

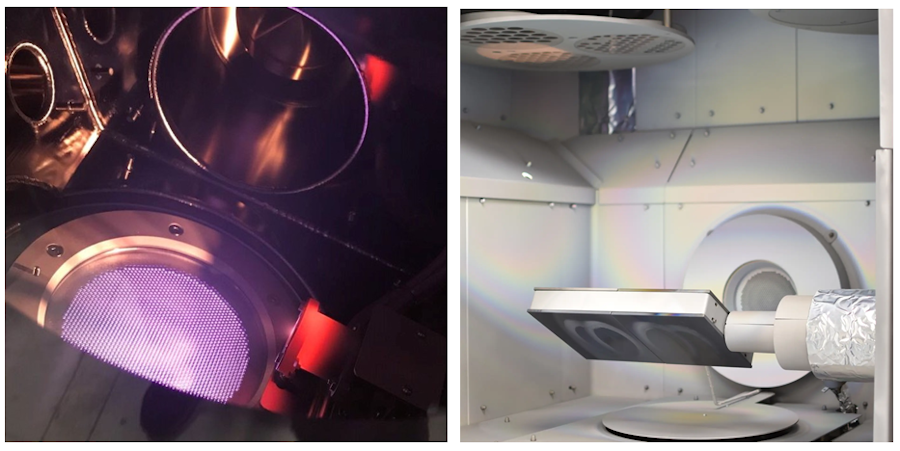

Конструкция: высоковакуумная камера, оснащенная двумя ионными источниками. Держатель мишеней и наклоняемый вращающийся подложкодержатель отделены друг от друга.

Характеристики: независимый контроль энергии ионов и тока на мишени, что позволяет точно управлять процессом распыления. Высочайшая чистота, так как процесс идет в высоком вакууме (~1×10⁻⁸ Торр), и плазма не контактирует с подложкой.

Технологические особенности и ограничения

Особенности: нанесение плёнок с высокими точностью и плотностью. Возможность наклонять подложку относительно потока, создавая структурированные покрытия. Позволяет получать чрезвычайно гладкие пленки (например, для мультислоев Mo/Si) и конформное осаждение в структуры с высоким аспектным соотношением.

Ограничения: более низкая скорость осаждения по сравнению с магнетронным методом. Высокая стоимость и сложность оборудования.

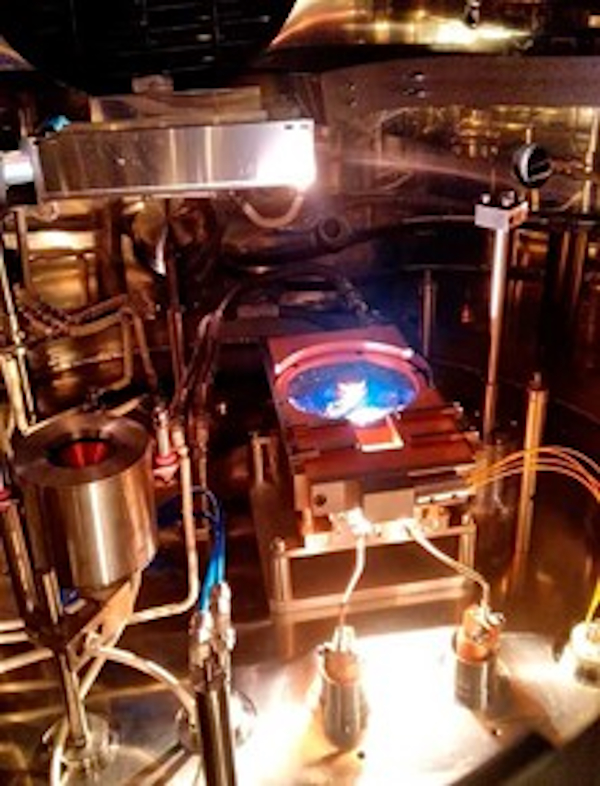

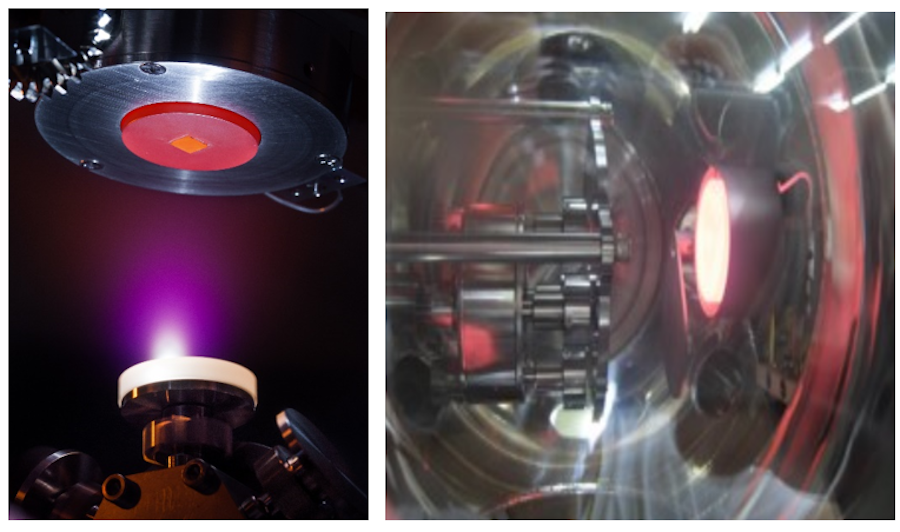

5. Лазерная абляция (Pulsed Laser Deposition, PLD)

Описание процесса

Мощный импульсный лазер фокусируется на поверхности твердой мишени. Высокая плотность энергии вызывает мгновенное испарение и ионизацию материала, формируя факел плазмы, который осаждается на подложке.

Применение

Метод чаще выбирают для исследования и осаждения сложнооксидных соединений (высокотемпературные сверхпроводники, сегнетоэлектрики, мультиферроики, прозрачные проводящие оксиды), алмазоподобных углеродных плёнок. Подходит для быстрого прототипирования и создания материалов с контролируемым градиентом состава.

Конструкция и характеристики

Конструкция: вакуумная камера, эксимерный лазер (KrF, ArF), система фокусировки и сканирования луча, многопозиционная карусель мишеней и подложкодержатель с нагревом (часто 650 °C и выше). В камеру может напускаться газ (O₂, N₂).

Характеристики: возможность точного воспроизведения состава сложной мишени в пленке (конгруэнтное испарение). Высокая энергия частиц в плазменном факеле. Гибкость в выборе материалов.

Технологические особенности и ограничения

Особенности: высокая мгновенная скорость осаждения. Позволяет создавать слоистые структуры и градиентные пленки (используя сегментированные мишени).

Ограничения: основная проблема — капельная фаза (микронные капли расплавленного материала на пленке). Крайне неравномерная толщина на больших площадях, что делает метод в основном исследовательским, сложно масштабируемым и не производственным.

Группа 2: химические методы осаждения из газовой фазы (CVD)

Химическое осаждение из паровой фазы (CVD) — группа методов, где плёнка образуется в результате химической реакции газообразных прекурсоров на нагретой поверхности подложки. В зависимости от способа активации реакции различают термическое CVD (LPCVD), плазмохимическое (PECVD, ICP-CVD) и атомно-слоевое (ALD) осаждение.CVD-методы обеспечивают конформное покрытие и возможность осаждения на сложный рельеф.

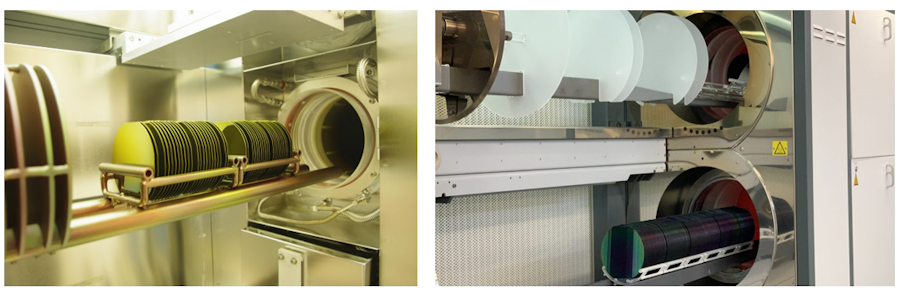

1. Термическое осаждение из газовой фазы (Low Pressure CVD, LPCVD)

Описание процесса

ТермическийCVD-процесс, проводимый при пониженном давлении (обычно0,1-1 Торр). Низкое давление увеличивает коэффициент диффузии газов, что обеспечивает превосходную равномерность толщины пленки по пластине и между пластинами в кассете.

Применение

Широко применяемый метод в процессах микроэлектроники для осаждения высококачественных пленок на кремниевые пластины. Используется для осаждения поликремния (Poly-Si из силана SiH₄), нитрида кремния (Si₃N₄ из дихлорсилана и аммиака), диоксида кремния (из TEOS).

Конструкция и характеристики

Конструкция: горизонтальная или вертикальная трубчатая печь резистивного нагрева (Hot-wall reactor). Кварцевая труба, в которую загружается кассета с пластинами (обычно до 150 шт.). Возможна реализация с несколькими каналами/трубами в случае горизонтальных печей. Вакуумная откачка и точная система контроля газов и температуры.

Характеристики: стандартные температуры для осаждения:600-800 °C для Poly-Si,700-850 °C для нитрида кремния. Отличная равномерность (WtW < ±4-5%). Высокая плотность и стехиометрия пленок.

Технологические особенности и ограничения

Особенности: несмотря на долгий процесс самого осаждения, системы имеют высокую производительность за счет групповой обработки (batch processing). Превосходная чистота пленок. Конформное осаждение на структуры с высоким аспектным соотношением.

Ограничения: высокие температуры процесса исключают его использование после формирования металлизации. Ограниченный выбор прекурсоров (должны быть термически стабильны). Только групповой процесс обработки, необходимость использования холостых тестовых пластин (dummy-wafers) в случае малой загрузки рабочими партиями для равномерности процесса осаждения.

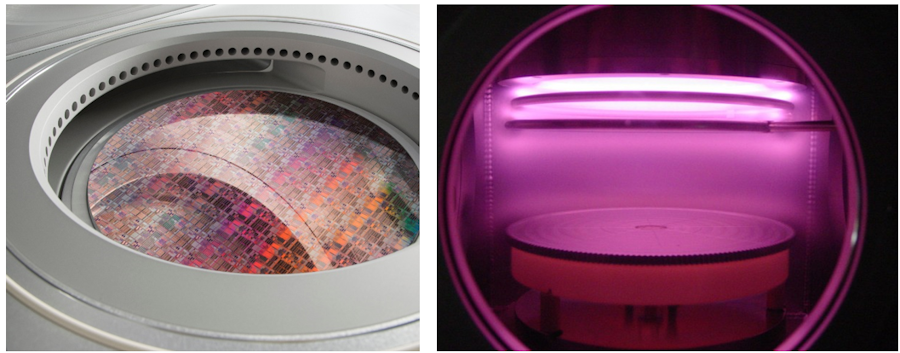

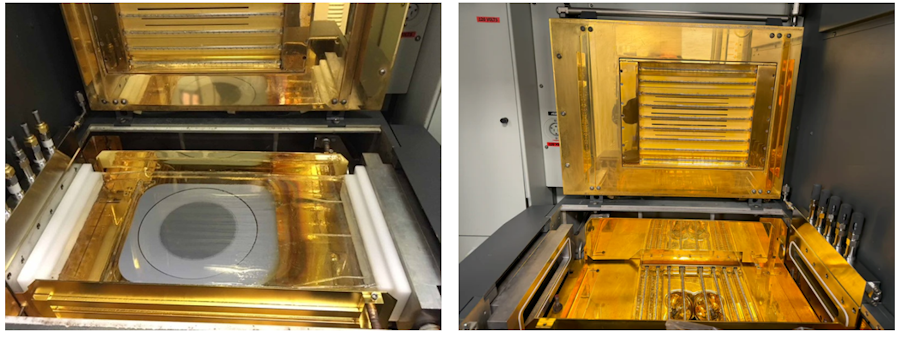

2. Плазмохимическое осаждение (PECVD / ICP-CVD)

Описание процесса

В данных методах энергия для разложения газов-прекурсоров и проведения реакции поступает не только от нагрева подложки, но и от плазмы. Это позволяет проводить осаждение при более низких температурах по сравнению с термическими методами CVD. Системы ICP-CVD (с индуктивно-связанной плазмой) создают более плотную плазму без электродного загрязнения, обеспечивая лучший контроль, а также позволяют снизить температуру относительно метода PECVD.

Применение

Формирование ключевых диэлектрических слоёв, таких как: нитрид кремния (Si₃N₄), оксид кремния (SiO₂), низкотемпературные оксиды (LTO) в качестве пассивирующих слоёв, межслойной изоляции, маскирующих слоёв и подзатворных диэлектриков. Благодаря низким температурам процесса они незаменимы при финишной металлизации (back-end-of-line), где нагрев выше 450 °C часто недопустим из-за чувствительных структур, сформированных на этапе front-end-of-line. Также эти методы активно применяются в производстве МЭМС (для осаждения структурных и жертвенных слоёв), тонких пленок для дисплеев, оптоэлектроники, фотовольтаики и герметизирующих покрытий. Метод ICP-CVD, благодаря более плотной плазме и независимому контролю ионной бомбардировки, обеспечивает лучшее качество плёнок при ещё более низких температурах, позволяет избегать пустот при заполнении структур и используется для прецизионных покрытий с низким напряжением и высокой плотностью.

Конструкция и характеристики

Конструкция: вакуумная камера с системой напуска газов через газовый душ (или инжектор в случае ICP-CVD), подогреваемый подложкодержатель (обычно до 250-450 °C для PECVD и 50-300 °C для ICP-CVD), система создания плазмы: либо емкостная (диодная) для систем PECVD, либо индуктор (катушка) для ICP-CVD и система откачки побочных продуктов реакции из рабочей камеры.

Характеристики: низкая температура процесса, высокая скорость осаждения. Хорошая равномерность и способность покрывать рельеф. Параметры пленки (напряжения, плотность) можно регулировать энергией ионов.

Технологические особенности и ограничения

Особенности: включение водорода из газов в пленку (Si-H, N-H связи), что влияет на стабильность и электрические свойства (может потребоваться отжиг).

Ограничения: пленки могут быть менее плотными и более «дефектными», чем при термическом CVD. Плазма может вызывать радиационные повреждения поверхности подложки при чувствительных слоях.

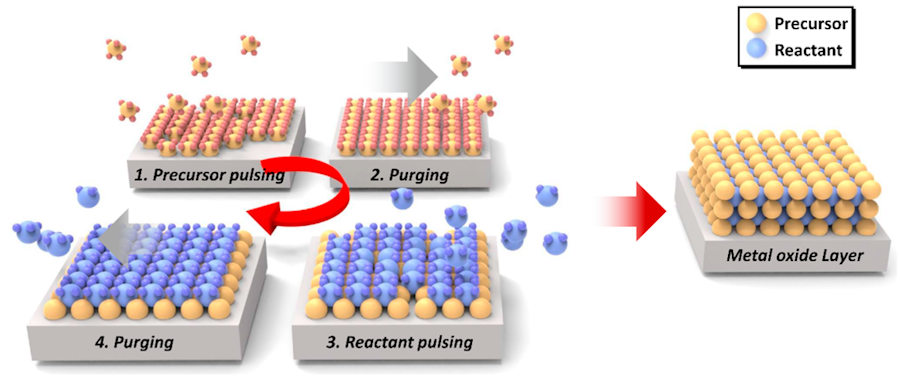

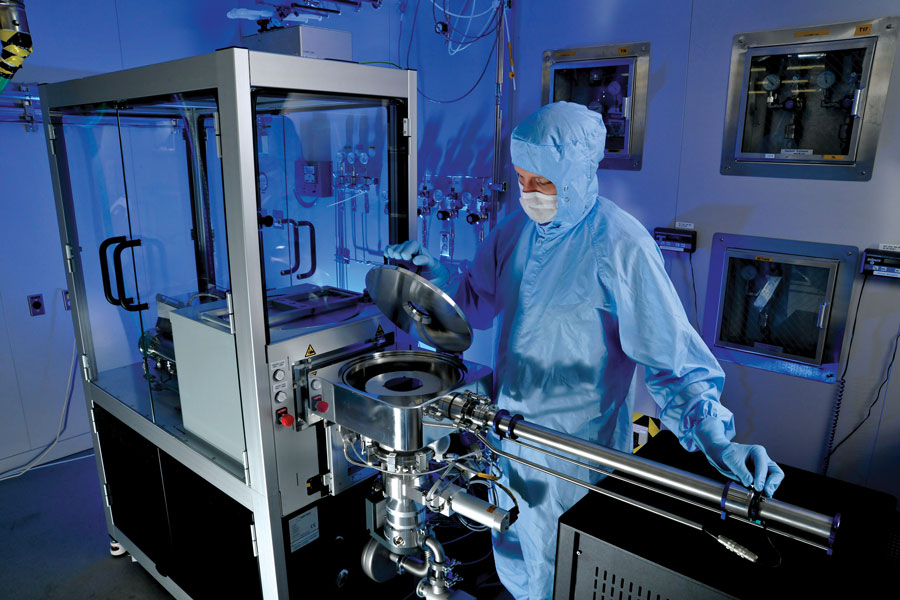

3. Атомно-слоевое осаждение (ALD)

Описание процесса

Особая форма CVD, основанная на последовательных самоограничивающихся поверхностных реакциях. В рабочую камеру с пластиной попеременно подаются пары двух (или более) прекурсоров, разделяемые продувкой инертным газом. Каждый прекурсор насыщает поверхность ровно одним монослоем, что дает атомный контроль толщины.

Применение

Критически важный процесс для современной микроэлектроники, особенно для транзисторов с высокой диэлектрической проницаемостью (high-k затворы — HfO₂, ZrO₂), обкладок конденсаторов в DRAM благодаря способности формировать ультратонкие, беспористые и идеально равномерные плёнки на поверхностях со сверхвысоким аспектным соотношением. Метод также широко используется в оптоэлектронике, МЭМС, гибкой электронике и при создании покрытий для глубоких отверстий и канавок, где требуется атомная точность и 100 % конформность.

Конструкция и характеристики

Конструкция: вакуумный реактор с быстрыми пневматическими клапанами для подачи и смены типа прекурсоров. Система напуска газов-носителей и продувки (обычно N₂). Подогреваемый подложкодержатель (от комнатной температуры до 500 °C). Различают термические (tALD) и плазмостимулированные (PEALD) процессы.

Характеристики: превосходная равномерность (< ±1 % по пластине) и конформность покрытия. Контроль толщины посредством количества циклов. Низкие температуры процесса. Точный контроль состава на атомном уровне.

Технологические особенности и ограничения

Особенности: цикличность процесса делает его медленным (скорость ~0,1-1 A/цикл). Позволяет осаждать исключительно плотные и беспористые пленки при низких температурах.

Ограничения: низкая производительность по сравнению с PECVD и LPCVD. Необходимость использования особо чистых прекурсоров, что увеличивает стоимость. Сложность в подборе эффективных и летучих прекурсоров. В пленках могут оставаться примеси из прекурсоров (например, углерод).

Группа 3: эпитаксиальные методы

Эпитаксия (EPI) — особый случай CVD- или PVD-процессов, при котором осаждаемый слой точно повторяет кристаллическую решётку подложки. Это необходимо для создания совершенных полупроводниковых структур (монокристаллический кремний, SiGe, GaAs, GaN) для лазеров, светодиодов, высокочастотных транзисторов и силовой электроники (при создании диодов Шоттки и толстых эпитаксиальных слоев для высокого пробивного напряжения).

1. Молекулярно-лучевая эпитаксия (MBE)

Описание процесса

Физический метод (PVD) эпитаксии в сверхвысоком вакууме (СВВ, ~10⁻¹⁰ Торр). Атомные или молекулярные пучки от нагретых источников (эффузионные ячейки Кнудсена, электронно-лучевые пушки, вентильные источники) направляются на нагретую монокристаллическую подложку, где происходит рост слоя. Отсутствие газоносителя и высочайший вакуум обеспечивают исключительную чистоту и контроль на атомном уровне.

Применение

Используется для исследований и создания сложных гетероструктур: высокоподвижные транзисторы (HEMT), лазеры на квантовых ямах, детекторы ИК-излучения. Материалы: соединения A3B5 (GaSb, GaN, AlGaAs, InP), A2B6 (HgCdTe, ZnSe), Si, SiN, магнитные и сверхпроводящие структуры.

Конструкция и характеристики

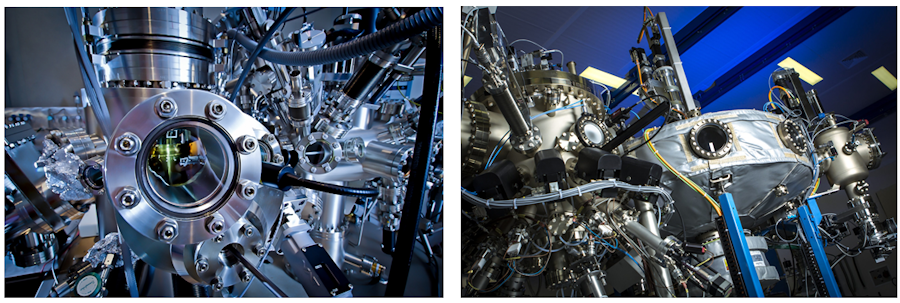

Конструкция: сверхвысоковакуумная камера с криогенными экранами. Несколько испарительных ячеек с быстрыми заслонками, держатель подложки с точным контролем температуры (от 100 °C до ~1700 °C). Оснащение установки системами in-situ диагностики для точного контроля процесса: дифракция быстрых электронов (RHEED) для контроля кристалличности, мониторинг пучка методом атомно-абсорбционной спектроскопии (AASFM), контроль температуры при помощи анализа спектра поглощения вблизи края запрещённой зоны (BETM) масс-спектрометр, кварцевые весы.

Характеристики: атомарно-гладкие поверхности и резкие гетерограницы (моноатомный уровень). Низкие скорости роста (обычно ~1 монослой/сек).

Технологические особенности и ограничения

Особенности: возможность анализа структуры в реальном времени. Особо чистые материалы / плёнки. Позволяет создавать структуры, невозможные при равновесном росте. Прецизионное создание квантовых структур (квантовые ямы, сверхрешетки) и высочайшая воспроизводимость для исследовательских задач и сложных приборов оптоэлектроники.

Ограничения: сложность системы и источников, высокая стоимость и низкая производительность оборудования. Рост требует сверхвысокого вакуума, что замедляет процесс загрузки и обработки. Чувствительность к загрязнениям, когда даже малейшие утечки или примеси критичны для качества структуры.

2. Газофазная эпитаксия (Si/SiGe/SiC Epi — CVD Epi)

Описание процесса

Разновидность CVD, при которой происходит эпитаксиальное наращивание монокристаллического слоя кремния, германия или карбида кремния на кремниевой подложке. В качестве прекурсоров используются газы (силан SiH₄, трихлорсилан SiHCl₃, дихлорсилан SiH₂Cl₂, герман GeH₄). Процесс проводят при пониженном или атмосферном давлении.

Применение

Формирование активных областей биполярных транзисторов (SiGe-база), сток-истоковых областей в CMOS (селективная эпитаксия), создание напряженного кремния (strained-Si) для повышения подвижности носителей. Выращивание толстых слоев для силовой электроники (SiC).

Конструкция и характеристики

Конструкция: реакторы с холодными внешними стенками и нагревом подложки (инфракрасные лампы или индукционный нагрев). Графитовый подложкодержатель (Susceptor) с покрытием SiC, вращение пластины в процессе роста для улучшения равномерности. Точная система газораспределения с несколькими зонами инжекции для ламинарных потоков. Система откачки реактора для процессов при пониженном давлении.

Характеристики: температуры:350-1200 °C для эпитаксии Si, SiGe. Возможность осаждать многослойные структуры с атомарным контролем толщины и резкими гетерограницами, проводить процессы легирования разного типа (p- и n-тип). Возможность создания резких и сложных профилей легирования.

Технологические особенности и ограничения

Особенности: высокое качество кристаллической структуры и однородность по пластине (разброс толщины и состава менее 2 %). Возможность значительного улучшения характеристик приборов: повышение подвижности носителей заряда в напряженных каналах SiGe и создание гетеропереходов для сверхбыстродействующих биполярных транзисторов (HBT) и BiCMOS интегральных схем. Требуется тщательная подготовка поверхности подложки для эпитаксиального роста (epi-ready пластины).

Ограничения: высокие температуры процесса могут вызывать перераспределение примесей. Рост на больших пластинах требует контроля равномерности как толщины, так и состава (например, доли Ge). При превышении критической толщины происходит генерация кристаллических дефектов (дислокаций), ухудшающих электрические свойства

3. МОС-гидридная эпитаксия (MOCVD — Metal-Organic CVD)

Описание процесса

Химический метод эпитаксиального роста, в котором используются металлоорганические соединения (например, триметилгаллия TMGa, триметилалюминия TMAl) и гидриды (арсин AsH₃, фосфин PH₃) в качестве прекурсоров. Газы переносятся потоком водорода в реактор, где на нагретой подложке происходит их пиролиз и реакция, формирующая слой соединений A3B5.

Применение

Основной производственный метод для оптоэлектроники: светодиоды (LED), полупроводниковые лазеры (лазерные диоды), солнечные элементы на основе GaAs и других материалов. Также используется для роста нитридных соединений (GaN, InGaN).

Конструкция и характеристики

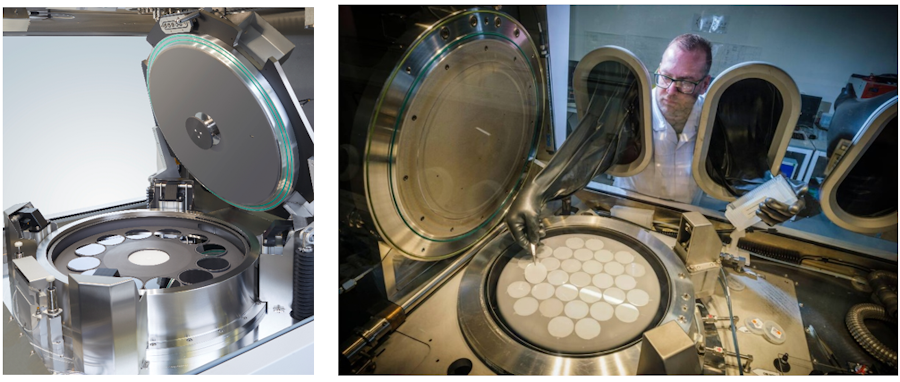

Конструкция: высокотемпературный реактор (850 ÷ 1300 °C) с холодными внешними стенками. Тип реактора — горизонтальный или планетарный (вращающиеся подложкодержатели). Система газоснабжения с горизонтальной подачей ламинарного потока через специальный инжектор с барботерами для МО-источников и линиями для гидридов. Нагрев подложки (обычно ВЧ или ИК). Мощная система откачки и очистки выхлопных газов из-за токсичности реагентов.

Характеристики: отличная однородность легирования и возможность осаждения широкого спектра материалов (GaN, GaAs, InP и др.). Высокая скорость роста (единицы-десятки мкм/час). Отличный контроль состава и легирования.

Технологические особенности и ограничения

Особенности: очень гибкий процесс для создания сложных гетероструктур (квантовые ямы, сверхрешетки). Высокая производительность (например, 15×4″ пластин за цикл), пригодность для массового производства.

Ограничения: использование высокотоксичных (гидриды) и пирофорных (МО-соединения) газов требует жестких мер безопасности. Загрязнение углеродом из органических радикалов. Высокая стоимость прекурсоров и оборудования. Проблемы равномерности на больших площадях.

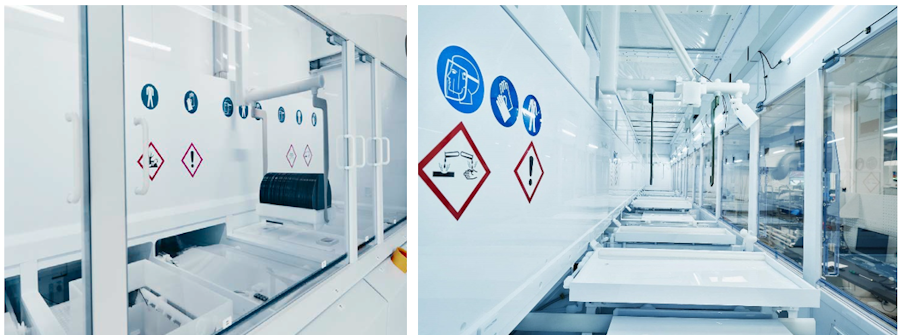

Группа 4: химические и электрохимические жидкостные методы осаждения (Plating)

Методы основаны на осаждении металлов из водных растворов (электролитов) под действием электрического тока или за счёт химической реакции восстановления. Позволяют получать толстые слои металлов с высокой скоростью и низкой стоимостью оборудования.

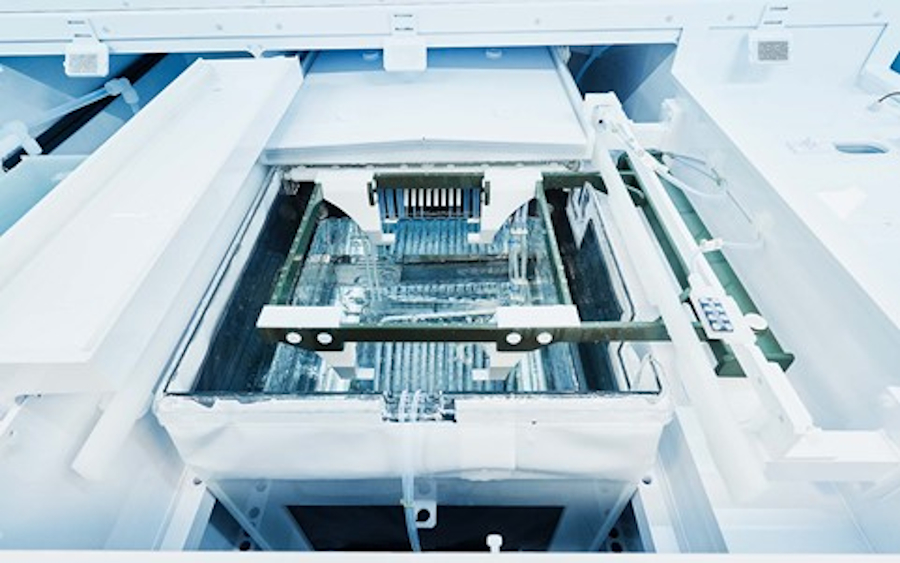

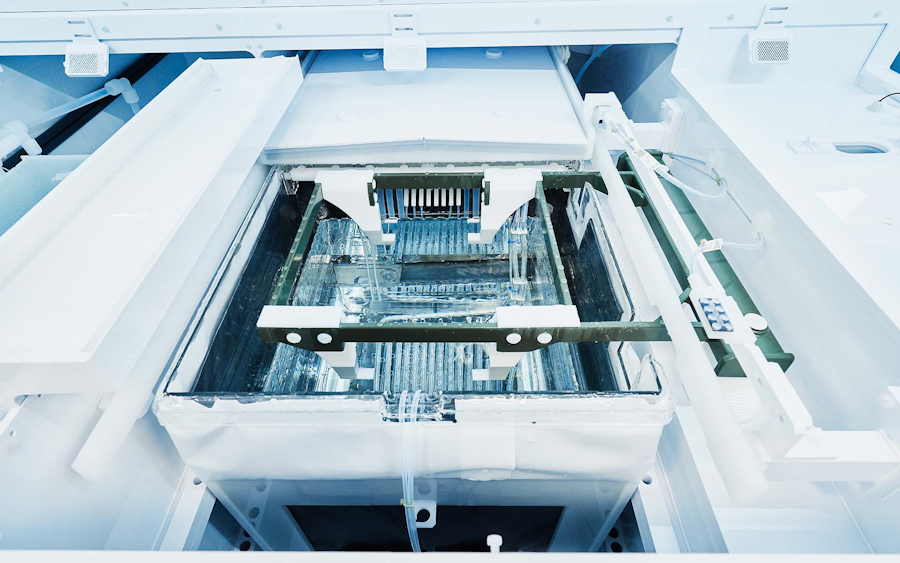

1. Гальваническое осаждение (Electroplating)

Описание процесса

Электрохимический метод осаждения металла из водного раствора электролита (гальванической ванны) под действием электрического тока. Подложка служит катодом, а осаждаемый металл (или инертный анод) — анодом. Ионы металла из раствора восстанавливаются на поверхности подложки, образуя плёнку. Для управления структурой осаждения используются постоянный или импульсный ток.

Применение Ключевой процесс для создания медных межсоединений (single- и dual-damascene process) в современной микроэлектронике, начиная с технологических норм 0,13 мкм. Также используется для формирования толстых металлических слоёв при продвинутом корпусировании и сборке (например, FOWLP, слои RDL и UBM, бампы), а также в МЭМС для создания трёхмерных металлических структур.

Конструкция и характеристики

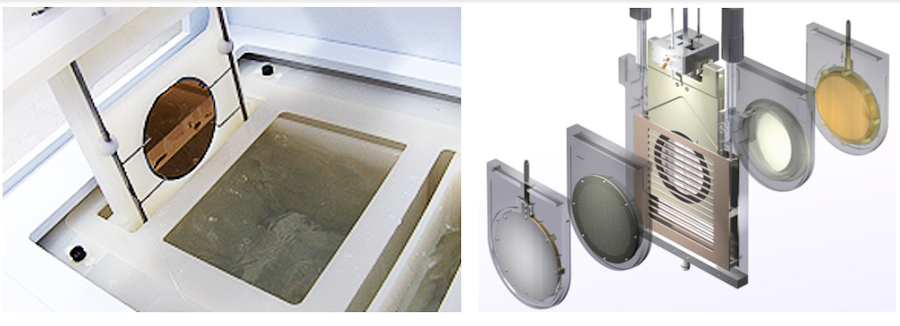

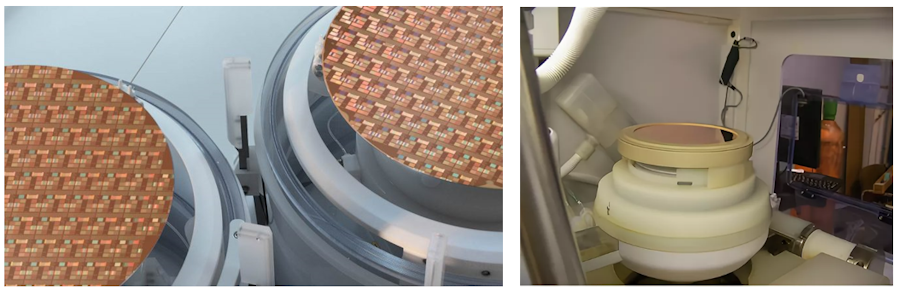

Конструкция: серия гальванических ванн с растворами электролитов (Cu, Cr, Sn, Ag, Au, Ni, Pt, сплавы), системой фильтрации, перемешивания и точного контроля температуры, pH и химического состава. Источники питания обеспечивают постоянный или импульсный ток. Для равномерности осаждения на пластинах используются специальные держатели и распределители тока.

Характеристики: высокая скорость осаждения (до нескольких мкм/мин), возможность заполнять глубокие узкие канавки и отверстия без пустот (при настройке процесса), низкая стоимость оборудования по сравнению с вакуумными системами, возможность осаждения сплавов с контролируемым составом.

Технологические особенности и ограничения

Особенности: процесс требует нанесения тонкого проводящего затравочного слоя (обычно методом PVD). Состав и чистота ванны критичны для качества осаждения.

Ограничения: применим только для проводящих материалов и подложек. Возможно образование пустот и неровностей при неправильном подборе режимов. Химические отходы требуют утилизации. Мокрый процесс может быть источником загрязнений для чистых помещений. Не подходит для очень тонких (нанометровых) слоев.

2. Химическое (безэлектродное) осаждение (Electroless Plating)

Описание процесса

Химический метод осаждения металла из раствора без внешнего источника тока. Восстановление ионов металла происходит за счёт химического восстановителя, присутствующего в растворе. Реакция протекает только на каталитически активной поверхности (например, активированной палладием). Процесс является автоселективным и не требует затравочного слоя.

Применение Для нанесения равномерных металлических покрытий на сложные поверхности, диэлектрики и в отверстиях с высоким аспектным соотношением. Основные применения: финишная металлизация контактных площадок (иммерсионное золото / серебро / олово), формирование барьерных слоёв (NiP), нанесение меди на стенки сквозных отверстий (PCB), селективное осаждение при сборке корпусов.

Конструкция и характеристики

Конструкция: ванны с нагреваемыми растворами, содержащими соль металла, восстановитель, комплексообразователи, стабилизаторы и регуляторы pH. Системы фильтрации, перемешивания и автоматического дозирования компонентов. Для активации диэлектриков используются предварительные стадии сенсибилизации и активации (например, PdCl₂).

Характеристики: равномерность осаждения независимо от формы поверхности (отличное покрытие боковой стенки), селективность (только на катализированных участках), низкая температура процесса(30–90 °C), возможность осаждения на непроводящие материалы, высокая чистота при контролируемом составе раствора.

Технологические особенности и ограничения

Особенности: требуется тщательная подготовка поверхности и каталитическая активация. Скорость осаждения зависит от состава раствора, температуры и pH. Возможно осаждение сплавов (NiP, NiB, CoP) с контролируемыми свойствами. Процесс саморегулируется — прекращается при покрытии всей активной поверхности.

Ограничения: меньшая скорость осаждения по сравнению с гальваническим осаждением. Ограниченный выбор металлов (в основном Ni, Co, Cu, золото, палладий). Растворы нестабильны и требуют постоянного контроля (риск саморазложения). Чувствительность к загрязнениям. Относительно высокая стоимость химикатов.

Сравнительная таблица ключевых характеристик
