1. Нанесение фоторезиста
1.1 Описание процесса

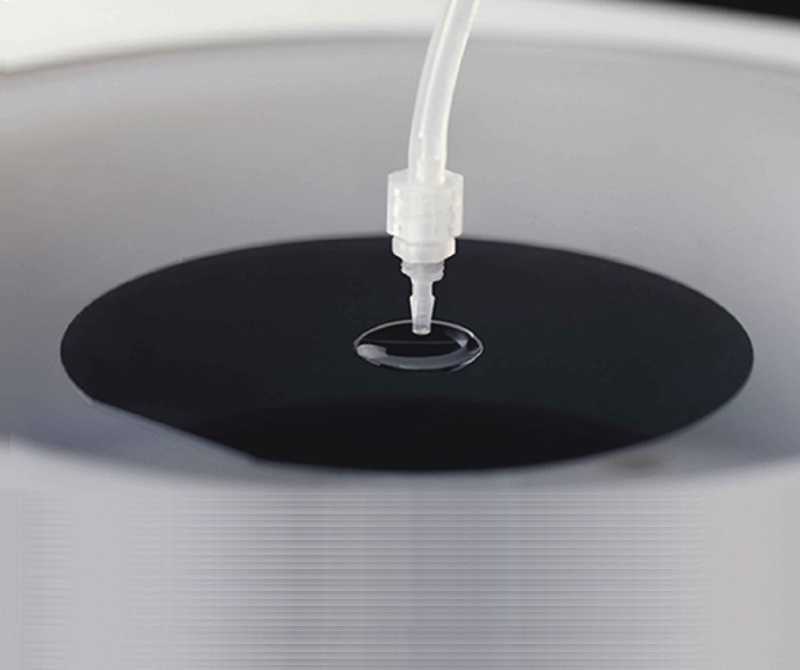

Нанесение фоторезиста — процесс формирования равномерной по толщине пленки светочувствительного материала на поверхность полупроводниковой пластины. Основной метод — центрифугирование.
Этапы процесса
- Адгезионная подготовка: нанесение промотора адгезии для улучшения сцепления резиста с подложкой.
- Дозирование: подача жидкого фоторезиста на центр вращающейся пластины.
- Центрифугирование: быстрое вращение
(500–3000 об/мин) для растекания резиста. - Сушка: нагрев
(90–120 °C) для удаления растворителей и стабилизации пленки.
Толщина пленки регулируется скоростью вращения и вязкостью резиста (от 0,1 до 100 мкм в зависимости от применения).
1.2 Применение
|
Область применения |
Назначение |
|
Производство микроэлектроники |
Формирование слоев для травления, имплантации |
|
MEMS и сенсоры |
Нанесение толстых слоев резиста (до 100 мкм) для структур с высоким аспектным отношением |
|
Наноимпринтная литография |
Формирование наноразмерных шаблонов |
1.3 Особенности и возникающие проблемы
|
Особенности |
Возможные проблемы |
|
Высокая равномерность: современные системы обеспечивают разброс толщины <1 % по пластине |
Краевой валик: скопление резиста по краю пластины, требующее удаления |
|
Гибкость настройки: возможность выбора толщины под конкретный технологический этап |
Пузырьки воздуха: возникают при неправильном дозировании или загрязнении резиста |
|
Автоматизация: полностью автоматизированные системы для 200/300 мм пластин (FOUP, SMIF) |
Дефекты в виде частиц: загрязнение резиста или поверхности до нанесения |
|
Адгезия: использование HMDS значительно улучшает сцепление |
Недостаточная адгезия: приводит к отслаиванию резиста при последующих операциях (травление, имплантация) |
|
Совместимость: работа с позитивными и негативными резистами, |
Старение резиста: изменение свойств со временем требует контроля «свежести» материалов |
2. Проявление фоторезиста
2.1 Описание процесса

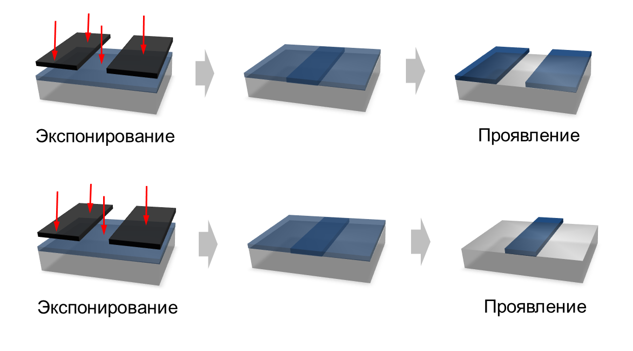

Проявление — это химический процесс удаления экспонированных (для позитивных резистов) или неэкспонированных (для негативных резистов) участков фоторезиста с формированием заданного топологического рисунка. Процесс основан на селективном растворении резиста в проявителе (щелочном — TMAH или органическом).
Этапы процесса
- Подача проявителя: нанесение жидкого проявителя на вращающуюся пластину.
- Химическая реакция: растворение экспонированных областей (для позитивного резиста).
- Промывка: удаление остатков проявителя деионизированной водой.
- Сушка: удаление влаги центрифугированием или N₂-сушка.
2.2 Применение
|
Область применения |
Назначение |
|
Производство микроэлектроники |
Создание окон для травления, имплантации, контактных площадок |
|
MEMS |
Проявление толстых резистов для высоких структур |
|
Нанотехнологии |
Формирование наноразмерных элементов (линии, отверстия) |
2.3 Особенности и возникающие проблемы
|
Особенности |
Возможные проблемы |
|
Высокая селективность: проявитель воздействует только на экспонированные области |
Недопроявление: остатки резиста в открытых областях → дефекты травления |
|
Контроль температуры: точность ±0,1 °C для воспроизводимости |
Перепроявление: потеря критических размеров |
|
Автоматический контроль: системы in-situ-контроля |
Неравномерность проявления: разница по пластине и между пластинами |
|
Совместимость с материалами: работа с различными типами резистов |
Дефекты: тонкие остатки резиста на дне окон |
3. Сушка / задубливание фоторезиста (Hard Bake / Post Exposure Bake)
3.1 Описание процесса
Термическая обработка фоторезиста, выполняемая после проявления (hard bake) или, в некоторых технологических маршрутах, после экспонирования (post exposure bake — PEB). Цель — удаление остаточных растворителей, повышение адгезии, увеличение устойчивости к травлению и имплантации.
Типы термообработки
- PEB (Post Exposure Bake): выполняется между экспонированием и проявлением; выравнивает распределение продуктов фотореакции, подавляет стоячие волны.
- Hard Bake: выполняется после проявления; окончательная стабилизация маски.

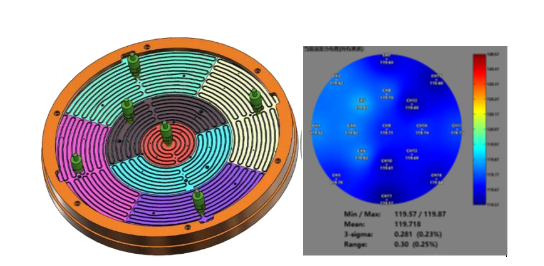

Оборудование: горячие плиты с точностью ±0,5 °C.
3.2 Применение
|
Область применения |
Назначение |
|
Производство микроэлектроники |
Повышение устойчивости к плазменному травлению и высокоэнергетической имплантации |
|
MEMS |
Задубливание толстых резистов для формирования высоких структур |
|
Взрывная литография (lift-off) |
Формирование поднутрений (undercut) для последующего удаления резиста |
3.3 Особенности и возникающие проблемы
|
Особенности |
Возможные проблемы |
|
Повышение устойчивости: задубленный резист выдерживает агрессивные среды |
Термическая деформация: перегрев приводит к оплыванию резиста и искажению рисунка |
|
Улучшение адгезии: снижение риска отслаивания при травлении |
Растрескивание: при избыточном нагреве или слишком толстых слоях |
|
Контроль температуры: критически важен для воспроизводимости |
Остаточные напряжения: могут вызывать деформацию пластины или отслаивание |
|
Совместимость с материалами: режимы варьируются для разных типов резистов |
Дефекты в виде «комет»: частицы в резисте или на подложке, которые при сушке создают вытянутые дефекты |
4. Взрывная фотолитография
4.1 Описание процесса

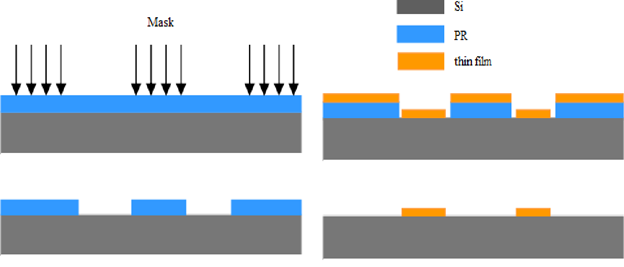

Lift-off — метод формирования металлических или диэлектрических структур, при котором материал наносится на предварительно сформированную резистивную маску, а затем резист удаляется вместе с осажденным на него материалом («взрывается»), оставляя только материал, нанесенный непосредственно на подложку.
Этапы процесса
- Формирование резистивной маски с обратным профилем (undercut) или T-образным профилем.
- Нанесение функционального слоя (металла, диэлектрика) — обычно испарением (e-beam evaporation) или магнетронным распылением.
- Удаление резиста в растворителе (ацетон, NMP, специализированные стрипперы).
- Промывка и сушка.
4.2 Применение
|
Область применения |
Назначение |
|
Производство СВЧ-приборов |
Формирование контактных площадок и затворов (GaAs, GaN) |
|
Оптоэлектроника |
Создание металлизации для лазеров, светодиодов, фотодетекторов |
|
MEMS |
Формирование металлических структур (электроды, герконтакты) |
|
Квантовые технологии |
Создание наноразмерных металлических структур (джозефсоновские переходы) |
|
Прототипирование |
Быстрое формирование металлизации без операций травления |
4.3 Особенности и возникающие проблемы
|
Особенности |
Возможные проблемы |
|
Отсутствие травления: металл не подвергается плазменному или жидкостному травлению |
Заусенцы: неравномерный разрыв металла на краю маски → короткие замыкания |
|
Работа с труднотравлимыми металлами: Au, Pt, Ni, TiW |
Неполный lift-off: резист не удаляется полностью → остатки металла в нежелательных областях |
|
Совместимость с термочувствительными структурами: низкотемпературный процесс |
Повреждение чувствительных слоев: агрессивные растворители могут повреждать нижележащие материалы |
|
Формирование обратного профиля: требует точного контроля экспонирования и задубливания |
Загрязнение частицами: плавающие фрагменты резиста с металлом могут оседать на пластину |
|
Экономия дорогостоящих металлов: минимизация потерь |
Сложность масштабирования: трудно реализовать на пластинах >200 мм в промышленных масштабах |
Требования к профилю резиста
- Undercut (поднутрение): нижняя часть резиста уже верхней, что обеспечивает разрыв металлической пленки.
- T-образный профиль: формируется с помощью двухслойного резиста (например, LOR + фоторезист).
5. Сухое удаление фоторезиста
5.1 Описание процесса

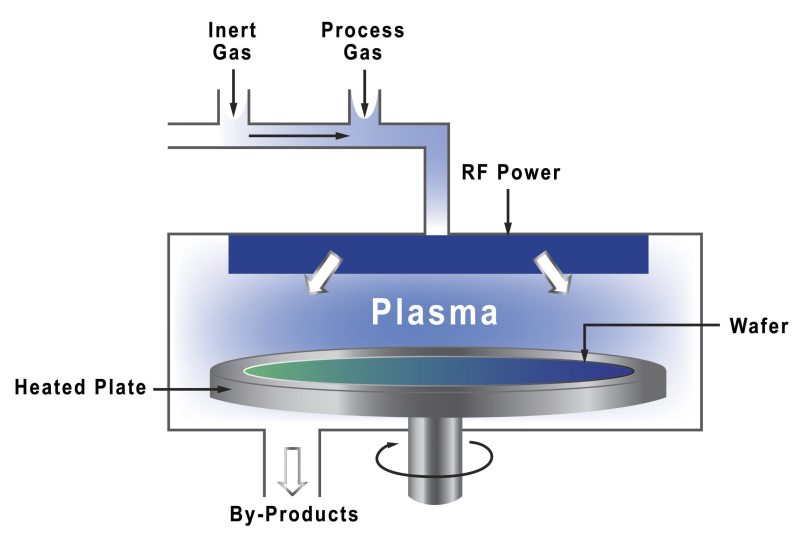

Сухое удаление фоторезиста (плазменное удаление, ashing) — процесс окисления органического фоторезиста в кислородсодержащей плазме с образованием летучих продуктов (CO₂, H₂O). Используется после завершения технологических операций (травление, имплантация) для очистки поверхности пластины.
Химия процесса
- О₂-плазма генерирует атомарный кислород и радикалы.
- Реакция: CₓHᵧO₂ + O* → CO₂↑ + H₂O↑.
Оборудование: плазменные ашеры, ручные и автоматические системы.
5.2 Применение
|
Область применения |
Назначение |
|
Полупроводниковое производство |
Удаление резиста после травления и имплантации |
|
Очистка перед последующими операциями |
Подготовка поверхности к осаждению пленок, металлизации |
|
MEMS |
Удаление толстых резистов и пассивирующих слоев |
|
Реставрация пластин |
Очистка бракованных пластин для повторного использования |
5.3 Особенности и возникающие проблемы
|
Особенности |
Возможные проблемы |
|
Высокая производительность: обработка |
Полимеризация резиста: после высокотемпературной имплантации резист «задубливается» и его сложно удалить. |
|
Отсутствие жидких отходов: экологически более чистый процесс |
Повреждение подложки: перегрев или избыточная плазма могут повредить открытые слои (металлы, диэлектрики) |
|
Селективность: высокая (>100:1) по отношению к кремнию, оксиду, большинству металлов |
Загрязнения: нелетучие продукты могут оставаться на поверхности |
|
Низкотемпературность: плазма позволяет обрабатывать при <250 °C |
Зарядка пластины: плазма может накапливать заряд, повреждая тонкие диэлектрики |
|
Совместимость с автоматизацией: интеграция в линии |
Неравномерность: разница скорости удаления по пластине и между пластинами |
6. Жидкостное удаление фоторезиста
6.1 Описание процесса

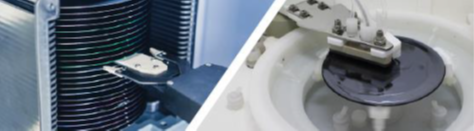

Жидкостное удаление фоторезиста — химическое растворение резиста в органических растворителях или специализированных стрипперных композициях. Процесс может проводить в ваннах или спреевых установках.
Типы стрипперов
- Органические растворители: ацетон, NMP (N-метилпирролидон), DMSO.
- Специализированные композиции: на основе аминов, с добавками ингибиторов коррозии.
- Безводные стрипперы: для защиты чувствительных металлов (Al, Cu).
Этапы
- Подача стриппера (погружение или распыление).
- Химическое растворение резиста (при нагреве до
40–80 °C). - Промывка (IPA, деионизированная вода).
- Сушка (N₂, центрифугирование).
6.2 Применение
|
Область применения |
Назначение |
|
Взрывная литография (lift-off) |
Удаление резиста с осажденным металлом |
|
Пост-имплантационная очистка |
Удаление резиста после высокодозной имплантации |
|
Ремонт и рециркуляция |
Очистка пластин для повторного использования |
|
Чувствительные структуры |
Удаление резиста без плазменного воздействия (например, для MEMS с подвижными элементами) |
|
Фотолитография толстых резистов |
Удаление фоторезиста и других сложноудаляемых материалов |
6.3 Особенности и возникающие проблемы
|
Особенности |
Возможные проблемы |
|
Мягкое воздействие: отсутствие плазмы, подходит для чувствительных структур |
Коррозия металлов: некоторые стрипперы агрессивны к Al, Cu, Ag |
|
Эффективность для задубленного резиста: справляется с резистом после высокотемпературных операций |
Объем жидких отходов: экологическая нагрузка, высокая стоимость утилизации |
|
Совместимость с lift-off: оптимальный метод для взрывной литографии |
Неполное удаление: остатки резиста требуют дополнительной очистки |
|
Низкая температура: процесс не создает термического стресса |
Низкая производительность: время цикла может достигать |
|
Гибкость: возможность обработки пластин разного диаметра |
Безопасность: органические растворители требуют специальных мер пожарной безопасности и вентиляции |
