Высокотемпературный отжиг в производстве полупроводниковых приборов
В производстве полупроводниковых приборов высокотемпературный отжиг решает три ключевые задачи: восстанавливает кристаллическую структуру после технологических воздействий, активирует легирующие примеси и стабилизирует электрические параметры сформированных структур. Процесс происходит в специализированных печах высокотемпературного отжига при температурах
Конструкция оборудования и основные характеристики процесса

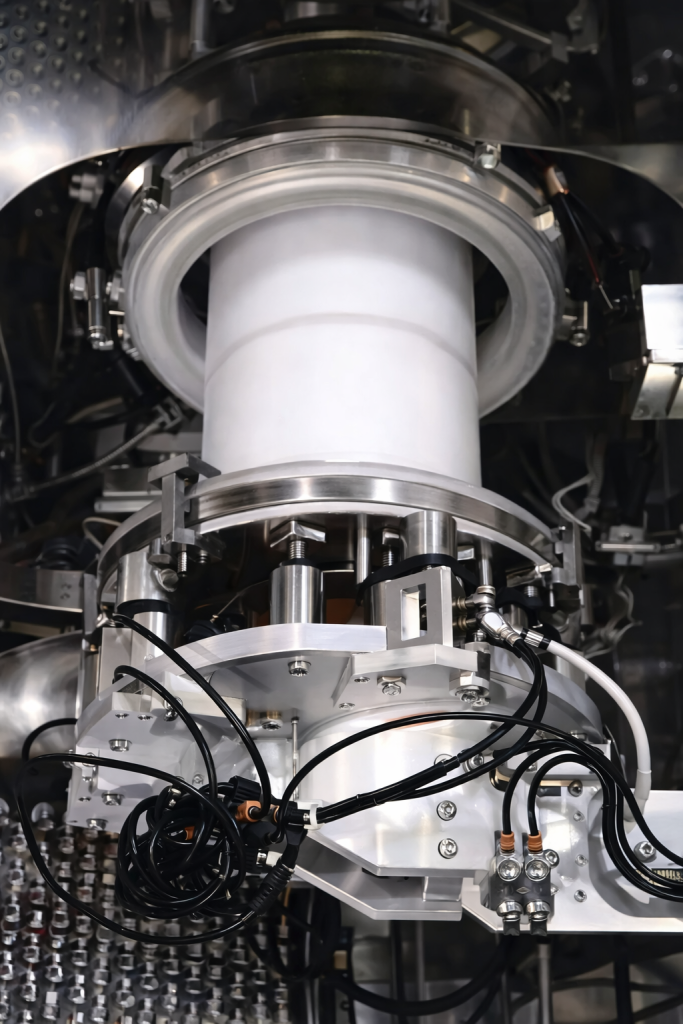

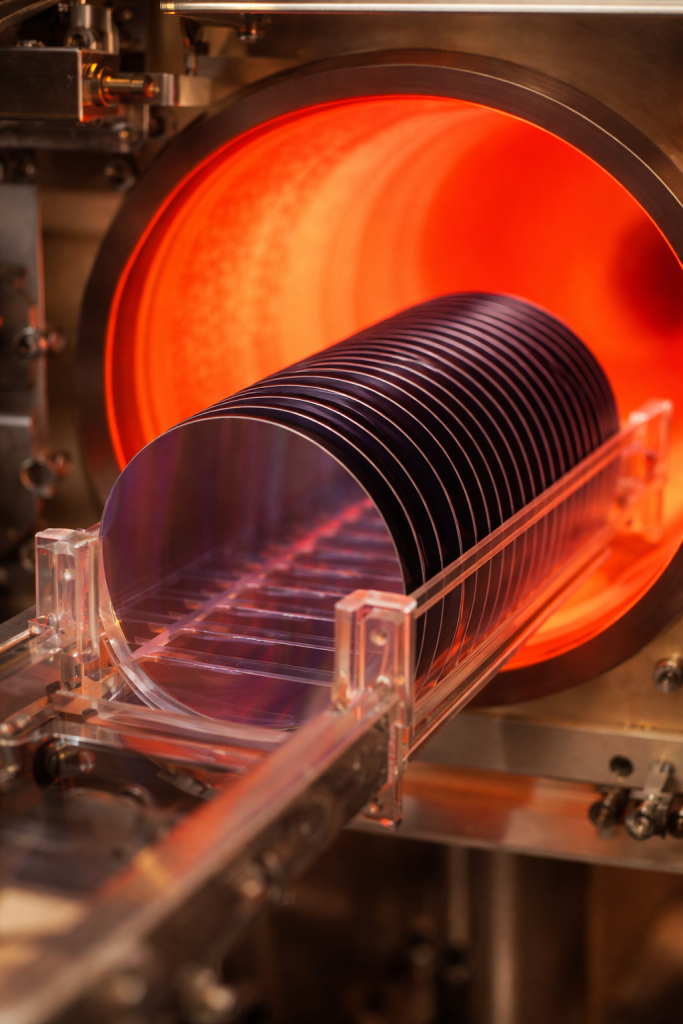

Операция выполняется в вертикальных или горизонтальных трубных печах с резистивным нагревом. Полупроводниковые пластины размещают в кварцевых или SiC-лодочках и загружают в реакционную трубу, где формируется изотермическая рабочая зона печи с контролируемым температурным профилем. Печи оснащены многозонной системой нагревателей, обеспечивающей однородность температурного поля и стабильность поддержания температуры на уровне
Области применения высокотемпературного отжига
Отжиг используют на различных этапах изготовления структур. Одна из его основных задач — активация примесей после операций ионной имплантации, при которой атомы легирующих элементов переходят в узлы кристаллической решётки и формируют требуемые электрические свойства материала. Процесс также применяют для восстановления кристаллической решетки, нарушенной после плазмохимических процессов или ионной имплантации; для стабилизации контактных структур, формирования силицидных слоёв, улучшения электрической прочности диэлектрических плёнок и снижения плотности ловушек на межфазных границах. Эти операции широко используются при производстве силовой электроники, интегральных схем, сенсоров, MEMS-устройств.
Технологические особенности и ограничения процесса
Процессы отжига требуют точного управления параметрами обработки. Ключевую роль играет тепловой бюджет — интегральная мера температурного воздействия за всё время обработки: его превышение приводит к перераспределению ранее введённых примесей и изменению параметров p-n-переходов. Неравномерность температурного поля в рабочей зоне вызывает разброс электрических параметров приборов по площади пластины; резкие перепады температуры при нагреве и охлаждении создают термические напряжения и структурные дефекты, что снижает выход годных изделий. Контроль газовой атмосферы необходим для предотвращения загрязнения поверхности и деградации межфазных границ. Совокупность этих факторов определяет жёсткие требования к точности температурных режимов, чистоте технологической среды и строгому соблюдению времени обработки.
Актуальные тренды развития процессов высокотемпературного отжига

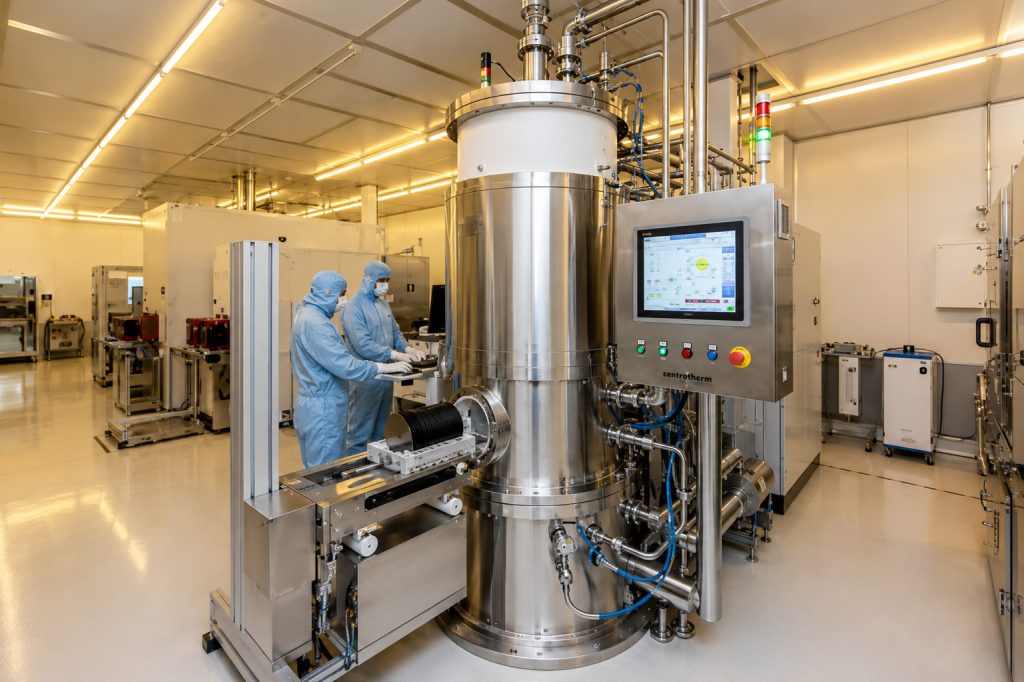

Развитие технологий отжига направлено на повышение воспроизводимости параметров обработки и снижение теплового воздействия на сформированные структуры. В промышленной практике всё шире применяются вертикальные печи, обеспечивающие более высокую стабильность температурного распределения и эффективное использование производственной площади. Существенное внимание уделяется совершенствованию систем управления температурой и автоматизации процессов, а также интеграции операций отжига с другими высокотемпературными этапами технологического маршрута. Это позволяет снизить суммарное тепловое воздействие на структуры и повысить постоянство характеристик выпускаемых компонентов.
Диффузионные термические процессы в производстве полупроводников
Диффузионные термические процессы — важный этап формирования структур интегральных схем и дискретных полупроводниковых приборов. Их принцип основан на высокотемпературной обработке полупроводниковых подложек в контролируемой газовой среде, обеспечивающей диффузию примесных атомов в объёме кристалла.
Процесс проводится при
Конструкция оборудования и основные характеристики
Диффузионные процессы происходят в вертикальных или горизонтальных трубных диффузионных печах с резистивным нагревом. Пластины размещают в лодочках внутри реакционной трубы диффузионной печи, где формируется высокотемпературная зона с контролируемым температурным профилем.
Нагрев осуществляется многозонной системой нагревателей, обеспечивающей стабильность поддержания температуры порядка
Технология процесса
Процесс диффузии проходит две последовательные стадии:
- на первой — загонке — пластину выдерживают в среде с высокой концентрацией источника примеси. На поверхности формируется насыщенный легированный слой с концентрацией, близкой к пределу растворимости примеси в кремнии;
- на второй — разгонке — подача примеси прекращается, температура повышается. Примесь перераспределяется вглубь кристалла: соотношение температуры и времени определяет итоговую глубину залегания перехода и градиент концентрации.
Такое разделение позволяет независимо управлять поверхностной концентрацией и глубиной легирования, что невозможно при одностадийном процессе.
Ключевые технологические сложности
Для диффузионных процессов характерен ряд технологических ограничений. Ключевым фактором является точный контроль профиля легирования, поскольку отклонения температуры или времени обработки приводят к изменению глубины залегания p-n-перехода.
Дополнительные сложности связаны с неравномерностью температурного поля, латеральной диффузией примесей, загрязнением поверхности пластин и образованием дефектов кристаллической решётки. Существенную роль играет также тепловой бюджет процесса (интегральная мера воздействия температуры за всё время обработки), так как длительные высокотемпературные операции могут вызывать перераспределение ранее сформированных легированных областей.
Актуальные тренды развития диффузионных термических процессов
Развитие диффузионных технологий направлено на повышение воспроизводимости параметров и снижение теплового воздействия на структуры приборов.
Одним из направлений развития является совершенствование систем управления температурным полем печей, включая применение более точных систем измерения и регулирования температуры.
В промышленной практике всё шире применяют вертикальные диффузионные печи, обеспечивающие высокую однородность температурного поля и более эффективное использование производственной площади по сравнению с горизонтальными установками.
Также развивается интеграция диффузионных операций с другими высокотемпературными этапами, такими как термическое окисление и осаждение тонких плёнок.

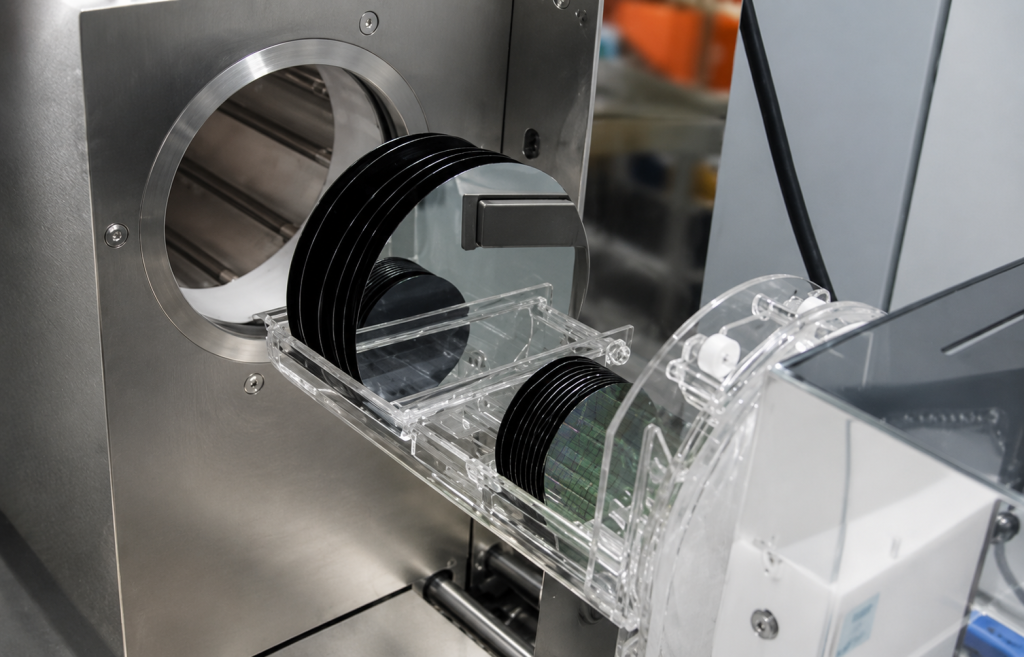

Зона загрузки горизонтальной печи:

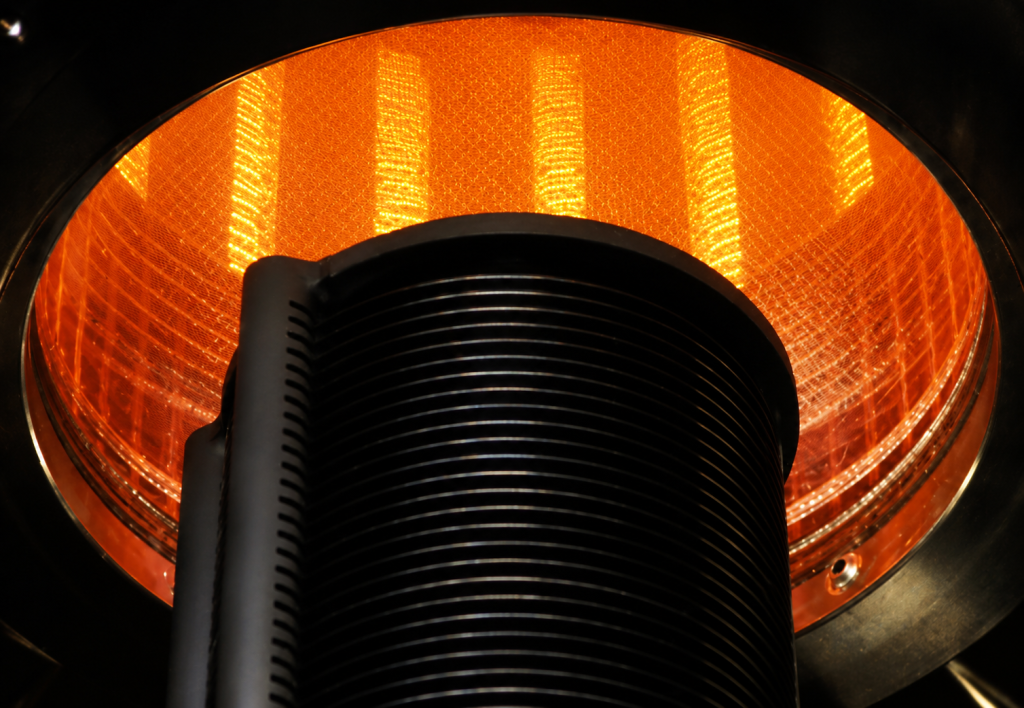

Зона загрузки вертикальной печи:
Быстрая термическая обработка в производстве полупроводников

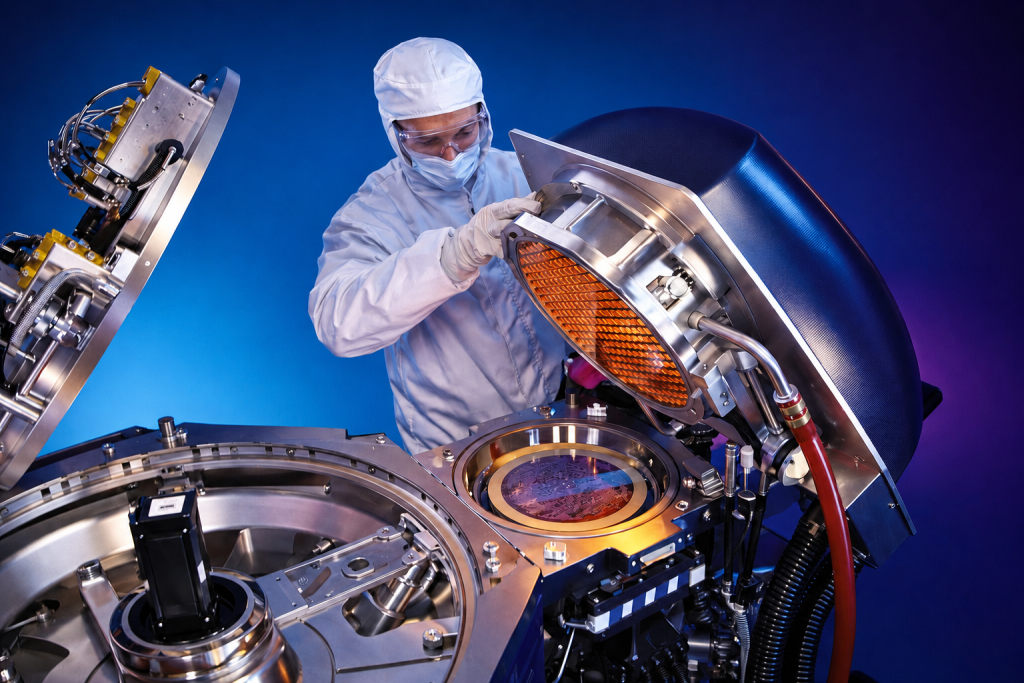

Быстрая термическая обработка (RTP) — ключевой этап формирования структур микроэлектронных компонентов. Её принцип основан на контролируемом радиационном нагреве галогенными лампами одиночной кремниевой пластины в камере с холодными стенками и обеспечивает воспроизводимость параметров при производстве специализированных интегральных схем, включая компоненты для силовой, аналоговой и промышленной электроники.
Конструктив оборудования и основные характеристики
Нагрев осуществляется массивом галогенных ламп, обеспечивающих скорость роста температуры до 200 °C/с и выше. Конфигурация систем включает зонное управление мощностью и вращение подложки для выравнивания температуры в пределах ±
Технологические задачи
Основная задача процесса RTP — активация легирующих примесей после ионной имплантации для формирования p-n переходов. Кратковременный высокотемпературный нагрев обеспечивает восстановление кристаллической структуры и электрическую активацию легирующих добавок при минимальном их перераспределении по сравнению с традиционным печным отжигом. Процесс происходит в контролируемой газовой среде: инертной атмосфере для отжига после имплантации, окислительной среде при быстром термическом окислении и восстанавливающей среде при необходимости. Выбор газовой среды определяет вид протекающих процессов и конечные электрические свойства структур.
Технология также критически важна для формирования силицидных слоёв при создании омических контактов, а также для быстрого термического окисления и нитридирования при формировании диэлектриков. На базе RTP-оборудования также выполняется процесс быстрого термического химического осаждения из газовой фазы (RTCVD) для осаждения поликремния, диэлектриков и других плёнок.
Ключевые технологические сложности
Обеспечение равномерного нагрева и прецизионного контроля температуры по площади пластины сопряжено с рядом физических эффектов. Основная проблема — «эффект рисунка»: локальные вариации поглощения и излучения из-за неоднородной топологии слоёв и различных материалов на поверхности, что напрямую влияет на распределение температуры. Это усугубляется зависимостью излучательной способности поверхности от состава и состояния слоёв, вносящей систематическую погрешность в пирометрические измерения. Дополнительный фактор — краевые эффекты, вызванные повышенными теплопотерями по периметру подложки. Совокупное действие этих факторов может приводить к образованию дефектов кристаллической решётки и разбросу электрических параметров приборов при недостаточном контроле процесса.
Актуальные тренды развития технологии
Развитие технологии направлено на повышение точности температурного контроля за счёт совершенствования пирометрических систем и интеграцией с импульсными методами нагрева (миллисекундный, лазерный отжиг), которые позволяют сократить тепловой бюджет и минимизировать перераспределение примесей при активации легирования.
